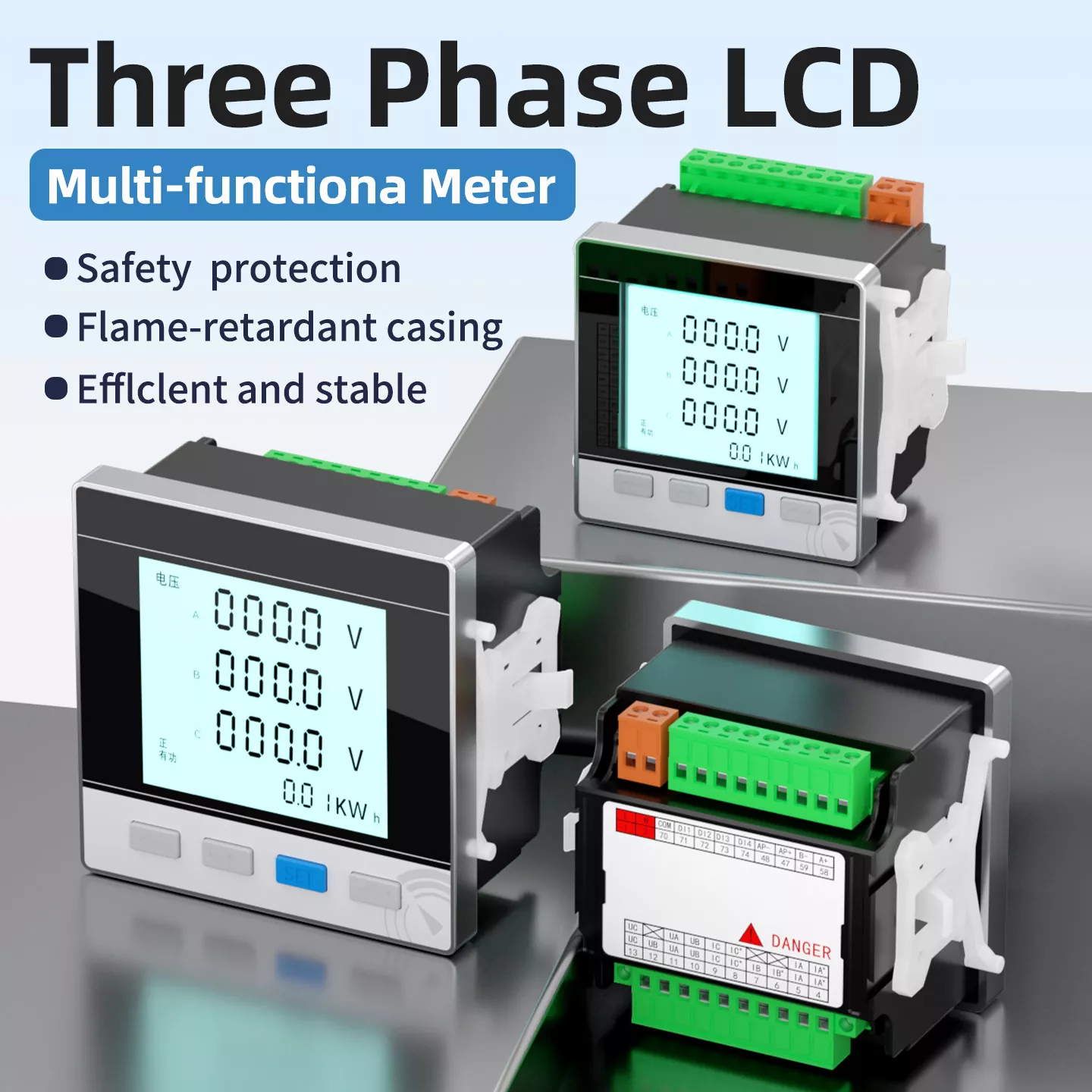

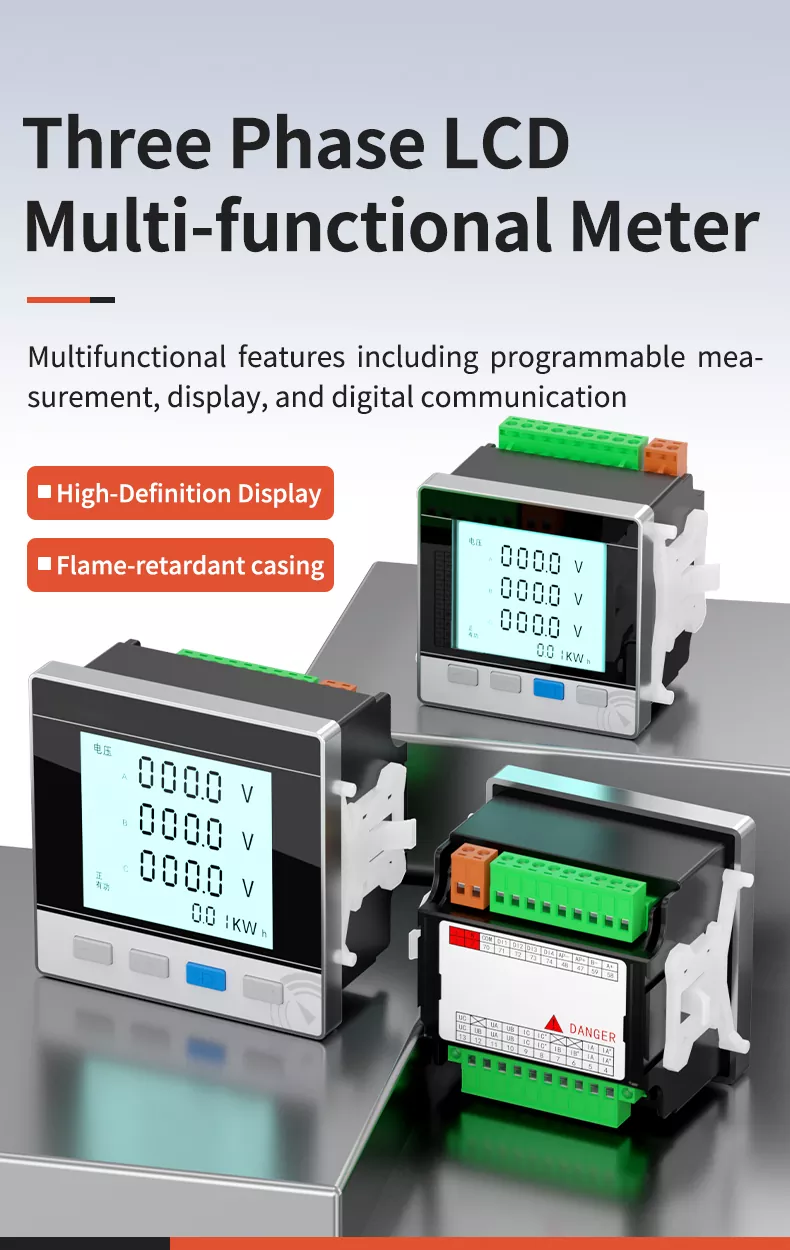

Misuratore multifunzione LCD trifase

Il nostro misuratore multifunzione LCD trifase è un dispositivo di monitoraggio e misurazione intelligente progettato per tre sistemi di alimentazione di fase. Integra misurazioni programmabili, visualizzazione in tempo reale e funzioni di comunicazione digitale, consentendo il monitoraggio completo di tensione, corrente, potenza, energia, frequenza e fattore di potenza. Adozione importata chip di alta qualità e tecnologia di saldatura integrata, garantisce precisione e stabilità della misurazione di livello 0,5 prestazione. L'involucro in ABS ignifugo è robusto, resistente agli urti e alla corrosione, adatto a lungo uso del termine in ambienti industriali difficili. È ampiamente utilizzato nell'automazione industriale, nella distribuzione di energia e nell'energia scenari di gestione, fornendo un monitoraggio affidabile dei parametri di alimentazione per le apparecchiature elettriche.

PRESENTAZIONE AZIENDALE

Impegnata a fornire servizi completi per il controllo dell'automazione industriale. Soddisfare le esigenze di tutti gli aspetti della il sistema di alimentazione con una distribuzione intelligente dell'energia precisa, affidabile, a risparmio energetico e rispettosa dell'ambiente prodotti. Aderiamo a un rigoroso controllo di qualità dalla ricerca e sviluppo alla produzione, garantendo che ogni prodotto soddisfi i requisiti internazionali standard e si sforzano di essere un partner fidato per i clienti globali nel settore delle apparecchiature di misurazione elettrica.

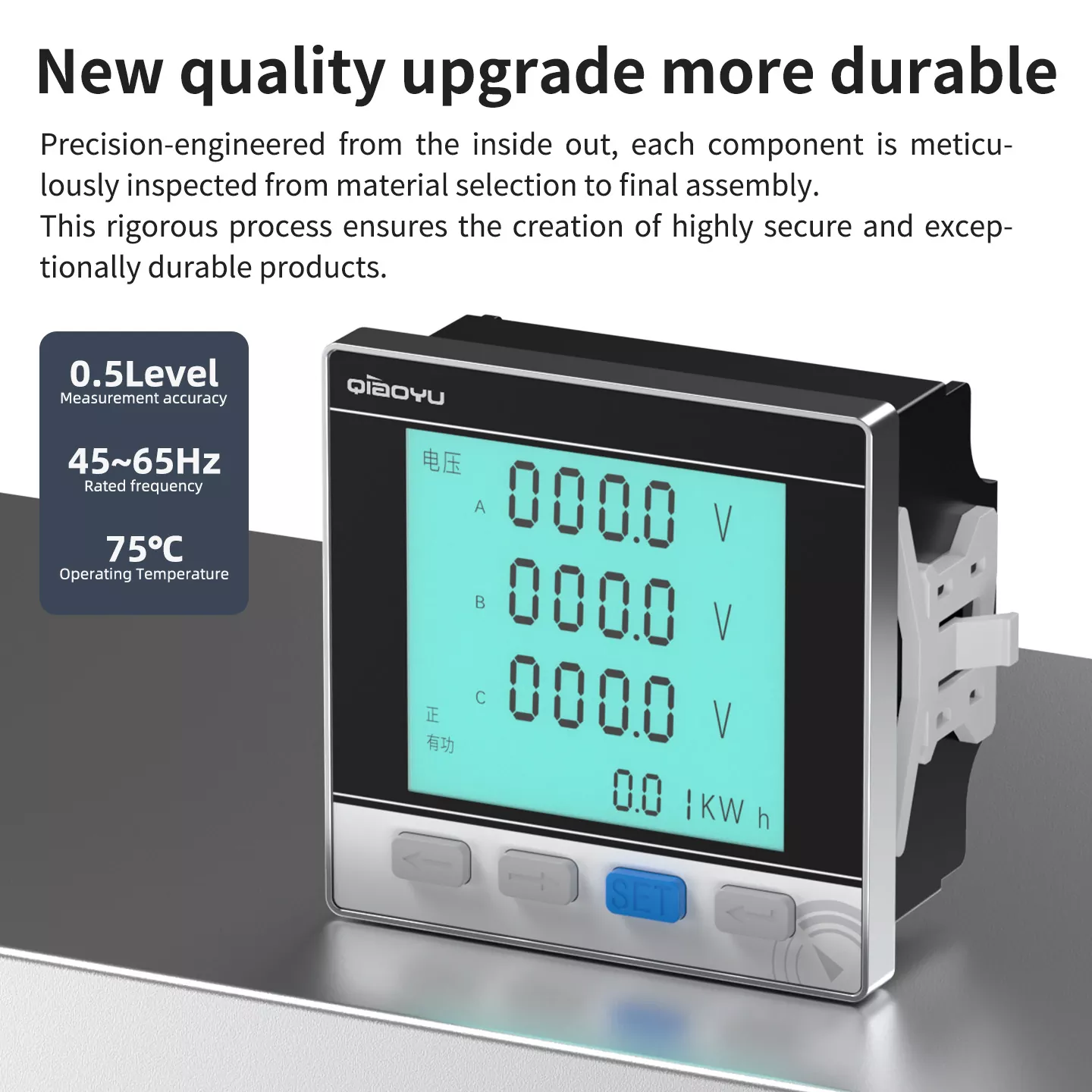

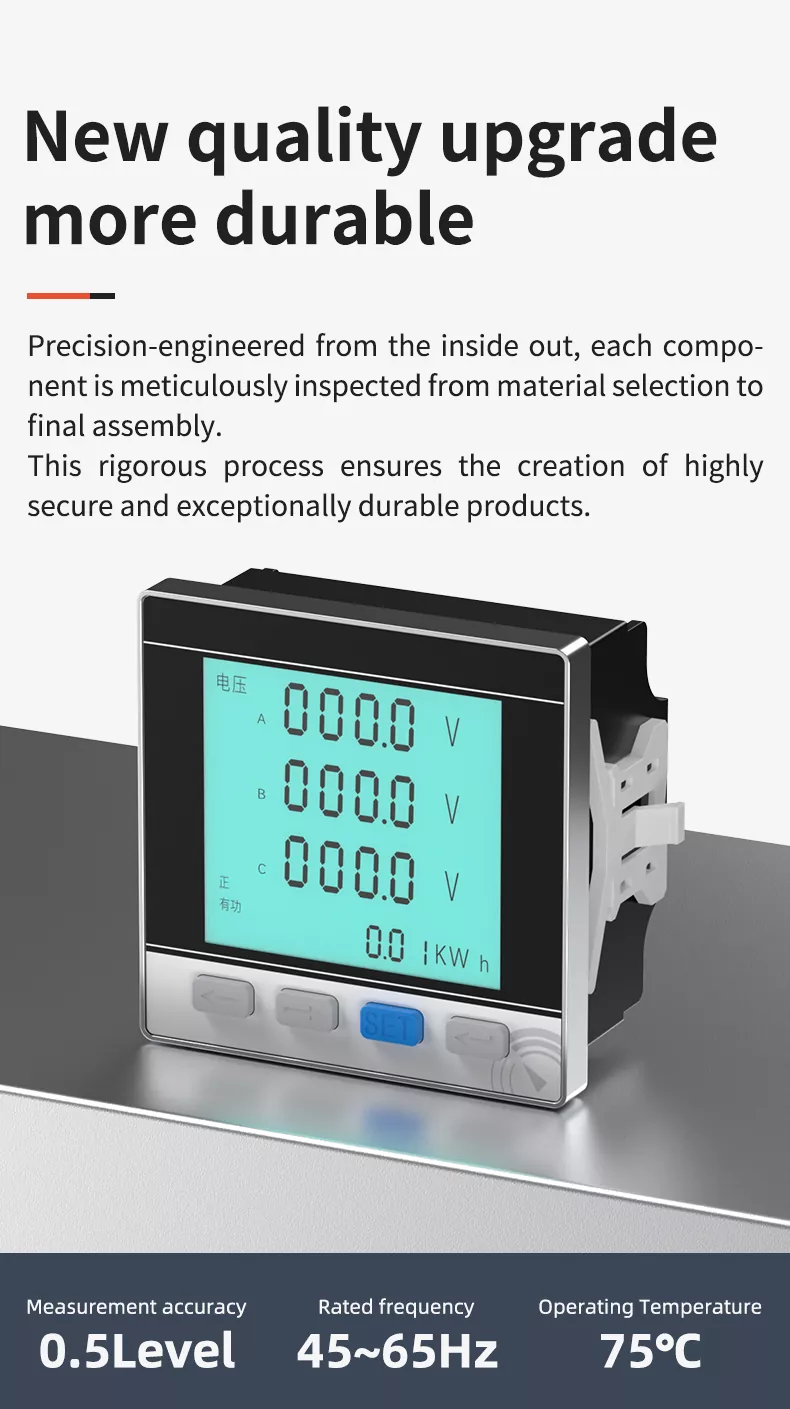

NUOVO AGGIORNAMENTO DI QUALITÀ E PIÙ DUREVOLE

Il nostro misuratore multifunzione LCD trifase è stato sottoposto a un aggiornamento completo della qualità. Progettato con precisione dall'interno fuori, ogni componente viene meticolosamente ispezionato dalla selezione dei materiali all'assemblaggio finale. Utilizziamo il livello importato chip di qualità e tecnologia di saldatura integrata per garantire un dosaggio accurato e prestazioni stabili. La conchiglia è realizzata di materiale ABS ignifugo ad alta resistenza, che è anti invecchiamento, resistente alla corrosione, antiurto e ignifugo ritardante. Ogni prodotto viene sottoposto a severi test di invecchiamento, calibrazione di precisione e test di resistenza alla tensione prima della partenza la fabbrica. Può funzionare stabilmente per lungo tempo in ambienti industriali difficili, con prestazioni di sicurezza più elevate e una maggiore durata.

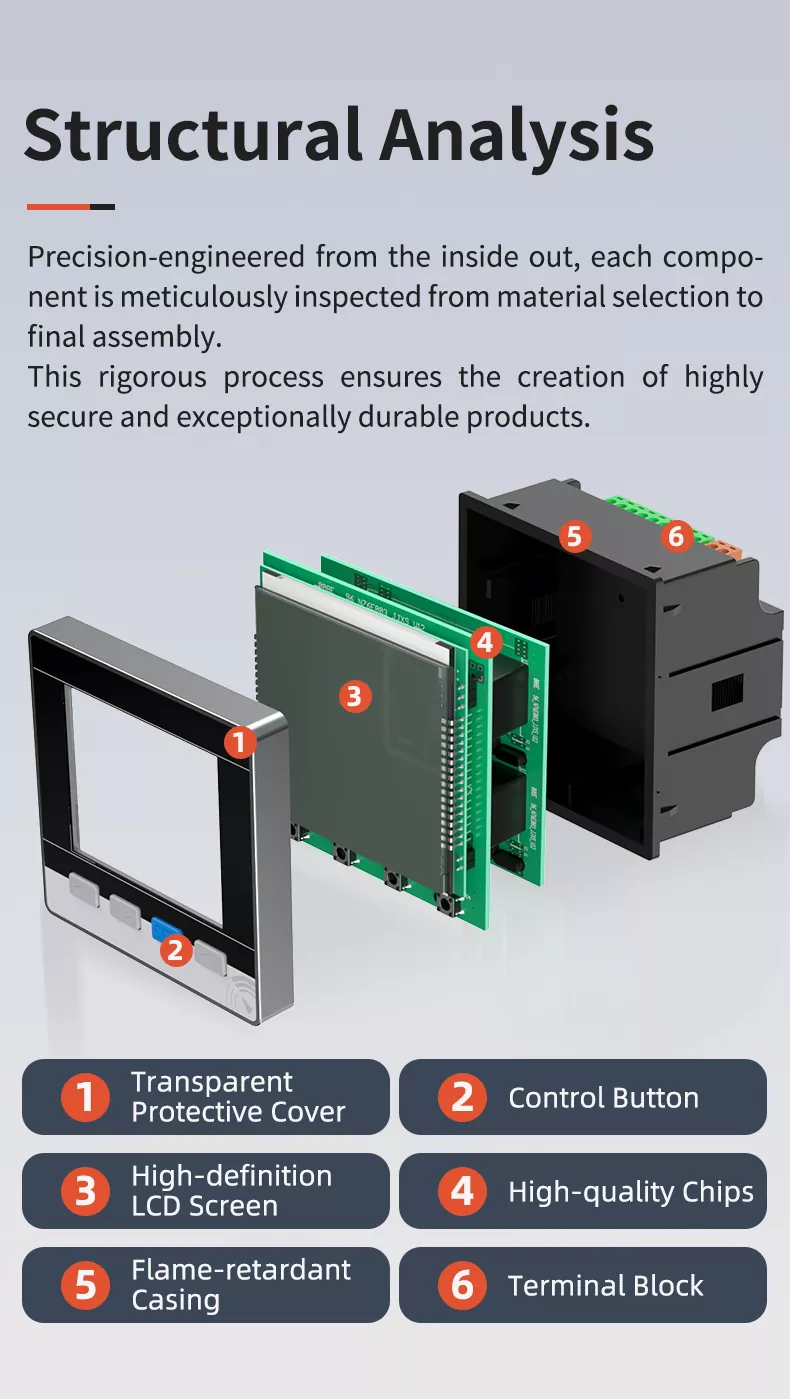

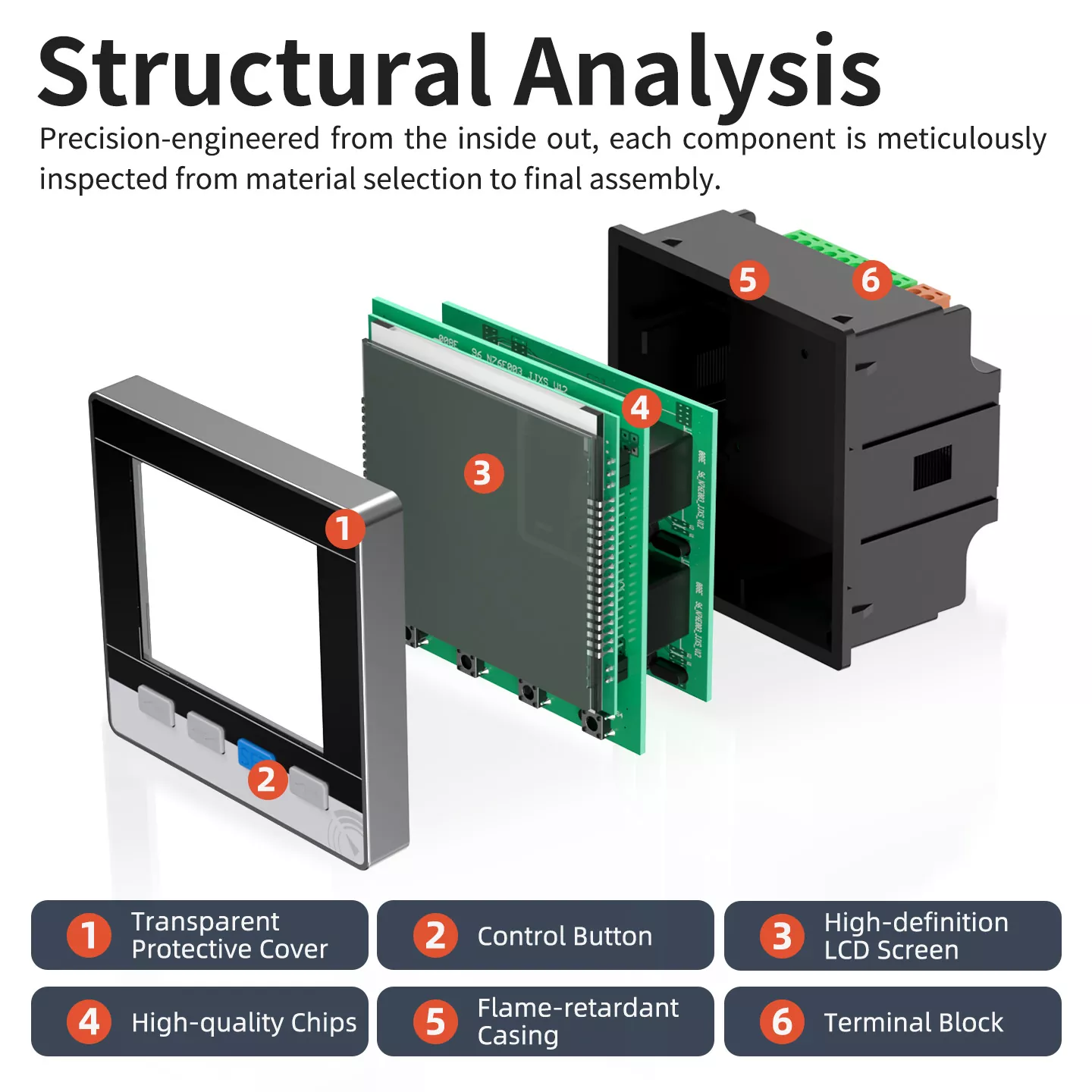

ANALISI STRUTTURALE

Lo strumento adotta una struttura compatta e scientifica, inclusi 6 componenti principali:

1. COPERTURA PROTETTIVA TRASPARENTE: Protegge il display da polvere e danni fisici, garantendo chiarezza a lungo termine.

2. PULSANTE DI CONTROLLO: Sensibile e reattivo, supporta l'impostazione dei parametri, la query dei dati e la navigazione nei menu.

3. SCHERMO LCD AD ALTA DEFINIZIONE: Ampio display a caratteri, visualizzazione chiara dei dati, forte capacità anti-interferenza.

4. CHIP DI ALTA QUALITÀ: Chip importati con saldatura integrata, che garantiscono una precisione di misurazione del livello 0,5 e prestazioni stabili.

5. INVOLUCRO IGNIFUGO: Plastica tecnica ad alta resistenza, anti invecchiamento, resistente alla corrosione, che fornisce una protezione di sicurezza affidabile.

6. MORSETTIERA: Materiale ad alta conduttività, installazione stabile, cablaggio semplice, con forte resistenza al sovraccarico e resistenza all'usura.

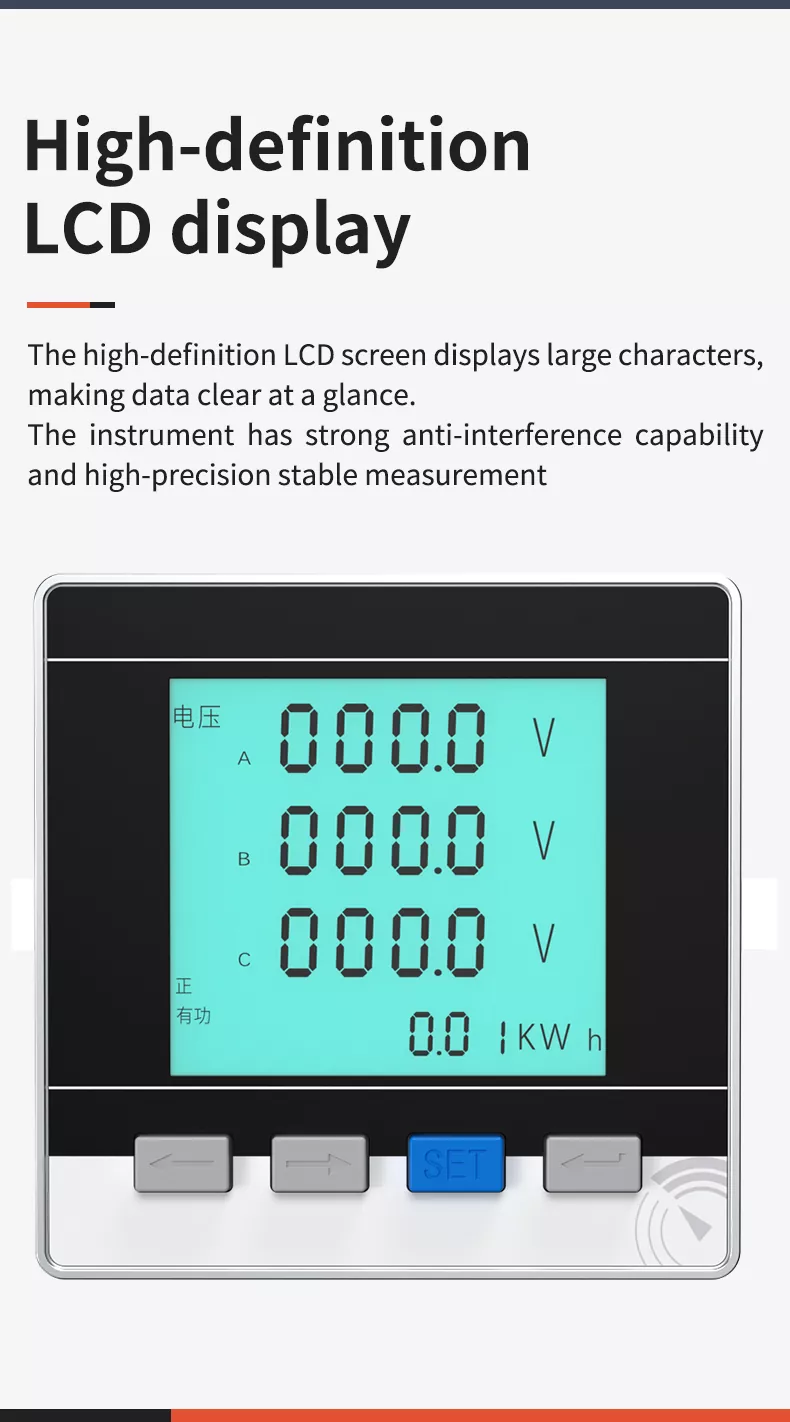

DISPLAY LCD AD ALTA DEFINIZIONE

Il nostro misuratore è dotato di uno schermo LCD ad alta definizione con display a caratteri grandi. I dati di potenza completi (tensione, corrente, potenza, energia, ecc.) sono chiari a colpo d'occhio, consentendo una facile lettura in vari angoli di installazione. Lo strumento ha una forte capacità anti-interferenza e una misurazione stabile ad alta precisione, garantendo precisione e precisione monitoraggio affidabile dei parametri di potenza anche in ambienti industriali complessi.

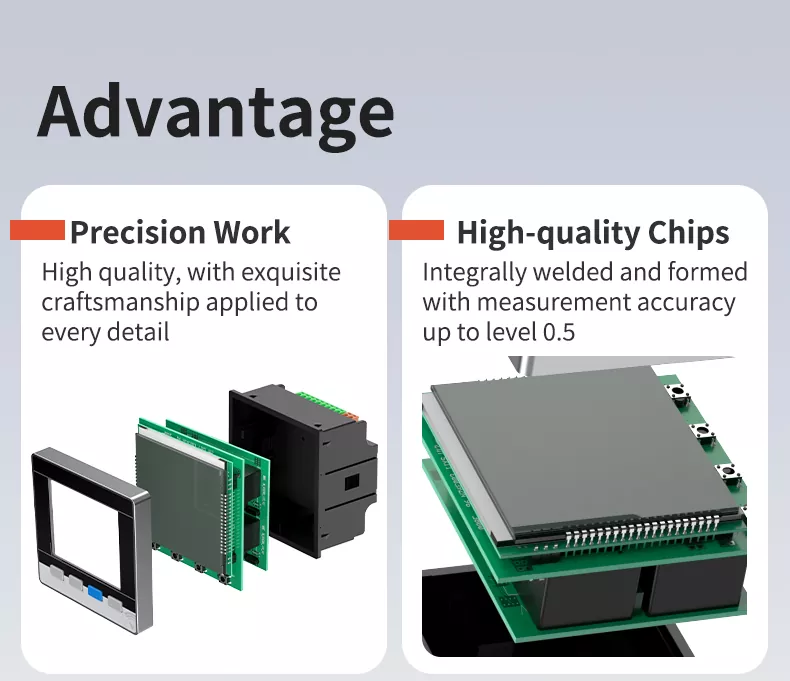

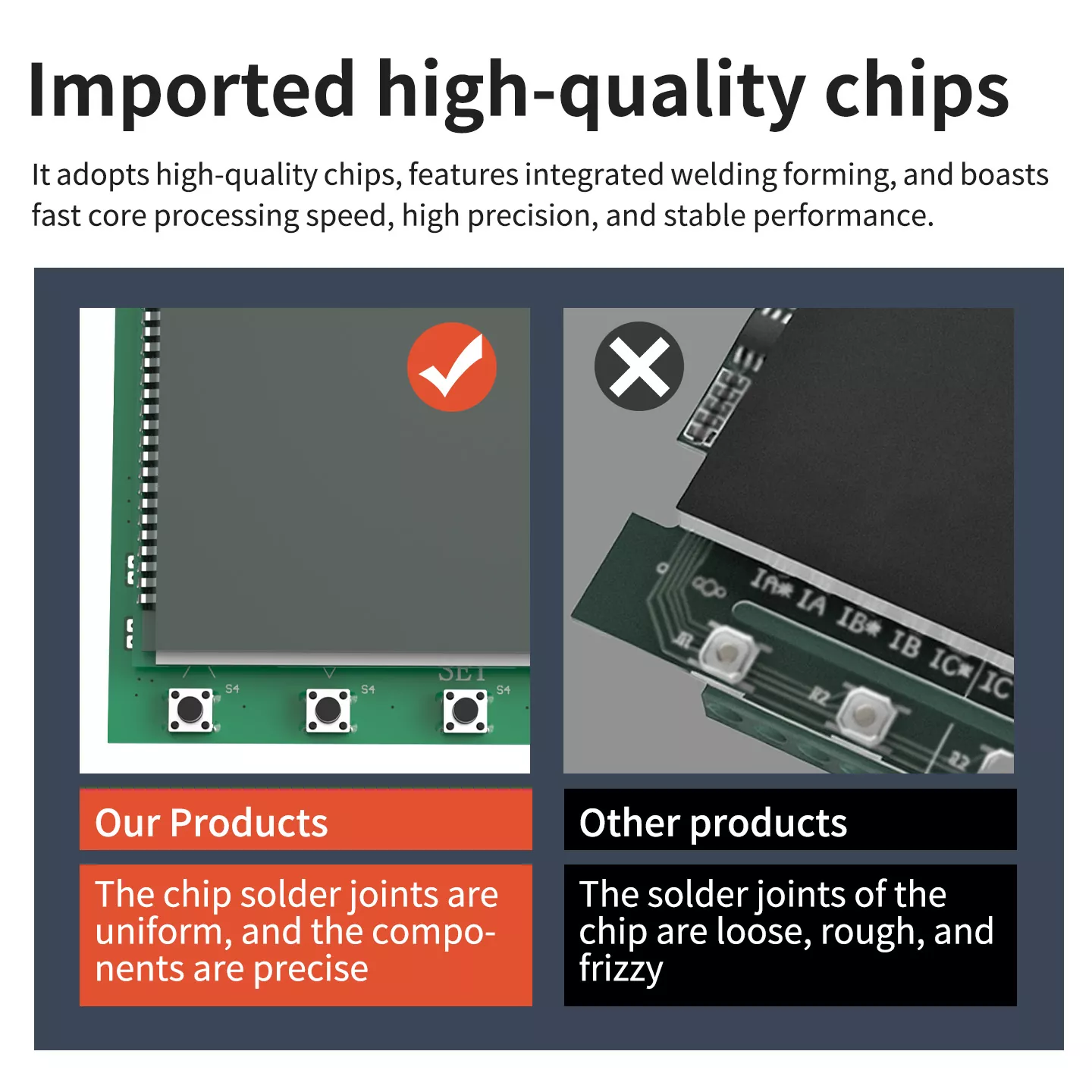

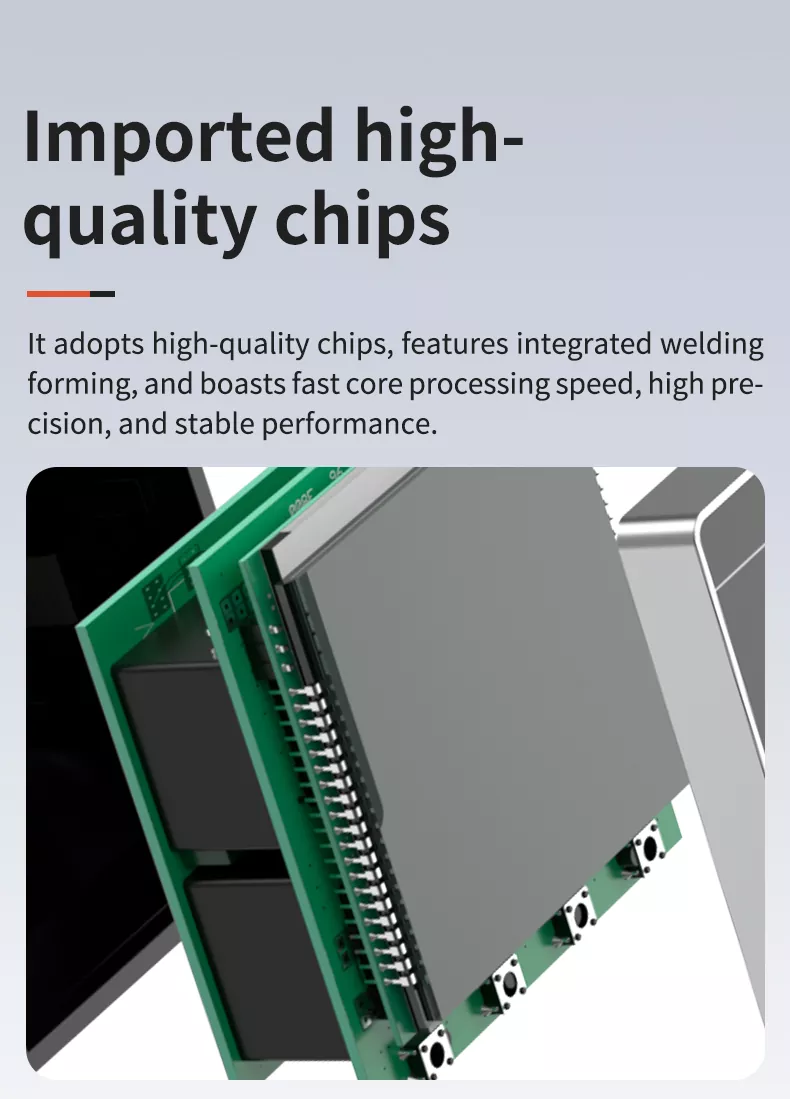

CHIP IMPORTATI DI ALTA QUALITÀ

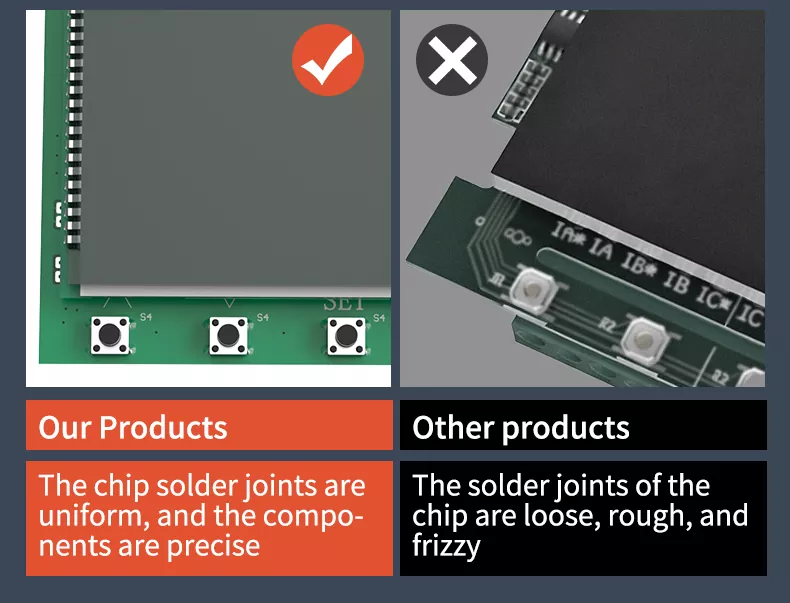

Utilizzando chip importati di alta qualità e tecnologia di saldatura integrata, garantisce un'elevata velocità di elaborazione del nucleo precisione e prestazioni stabili. La precisione della misurazione raggiunge il livello 0,5, soddisfacendo l'industria internazionale standard di misurazione. Rispetto ad altri prodotti, i nostri giunti di saldatura a chip sono uniformi e precisi, evitando allentamenti, collegamenti ruvidi e crespi, garantendo un funzionamento stabile a lungo termine del misuratore.

I NOSTRI PRODOTTI VS. ALTRI PRODOTTI

VANTAGGIO FONDAMENTALE

ALTA PRECISIONE: Precisione di misurazione del livello 0,5, garantendo un monitoraggio accurato dei parametri di potenza completi.

INVOLUCRO IGNIFUGO: Materiale ABS ad alta resistenza, che previene efficacemente gli incendi causati da cortocircuiti e sovraccarichi.

INSTALLAZIONE FACILE: Montaggio a scatto, opzioni di dimensioni multiple del pannello, cablaggio semplice, implementazione rapida.

PRESTAZIONI STABILI: Chip importati di alta qualità, saldatura integrata, forte capacità anti-interferenza, adatto per ambienti difficili ambienti.

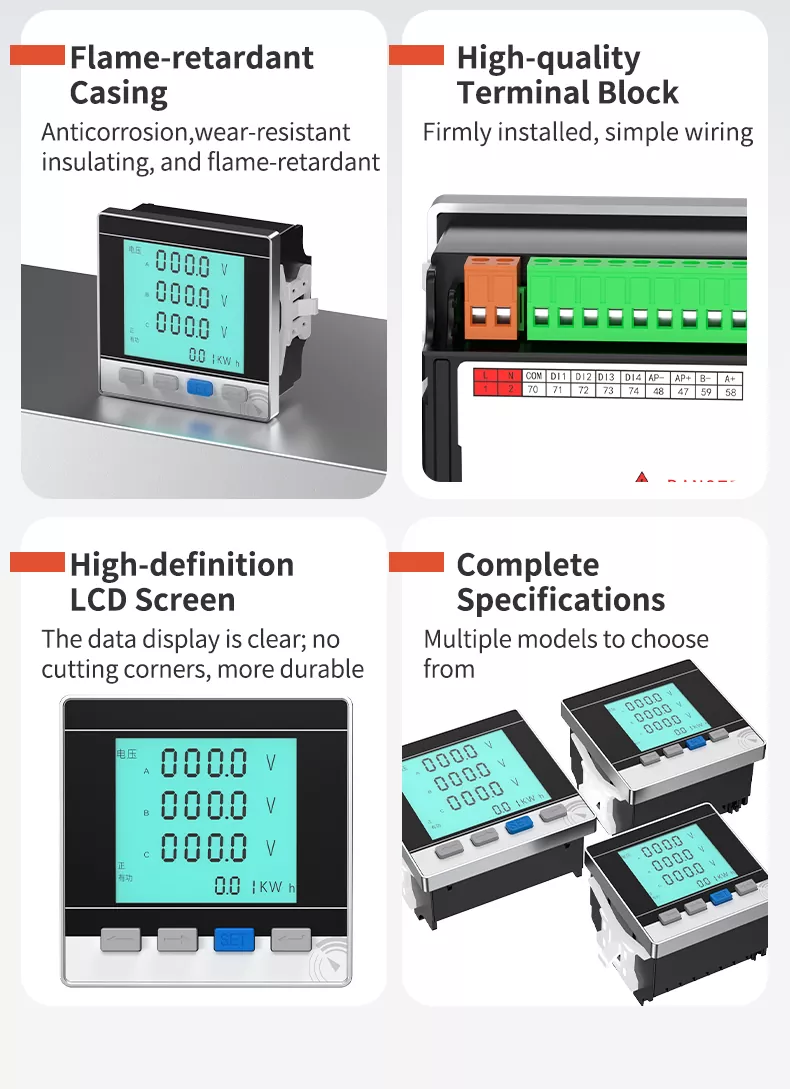

QUATTRO PUNTI DI VENDITA FONDAMENTALI

• INVOLUCRO IGNIFUGO: Anticorrosivo, resistente all'usura, isolante e ritardante di fiamma, garantisce un utilizzo sicuro a lungo termine.

• MORSETTIERA DI ALTA QUALITÀ: Installazione salda, cablaggio semplice, buona conduttività, elevata resistenza all'usura, garanzia di una trasmissione di corrente sicura.

• SCHERMO LCD AD ALTA DEFINIZIONE: Visualizzazione chiara dei dati, caratteri grandi, senza angoli taglienti, più durevole, facile da leggere.

• SPECIFICHE COMPLETE: Opzioni di dimensioni multiple del pannello (72×72 mm / 80×80 mm / 96×96 mm), per soddisfare le esigenze di diverse condizioni di lavoro.

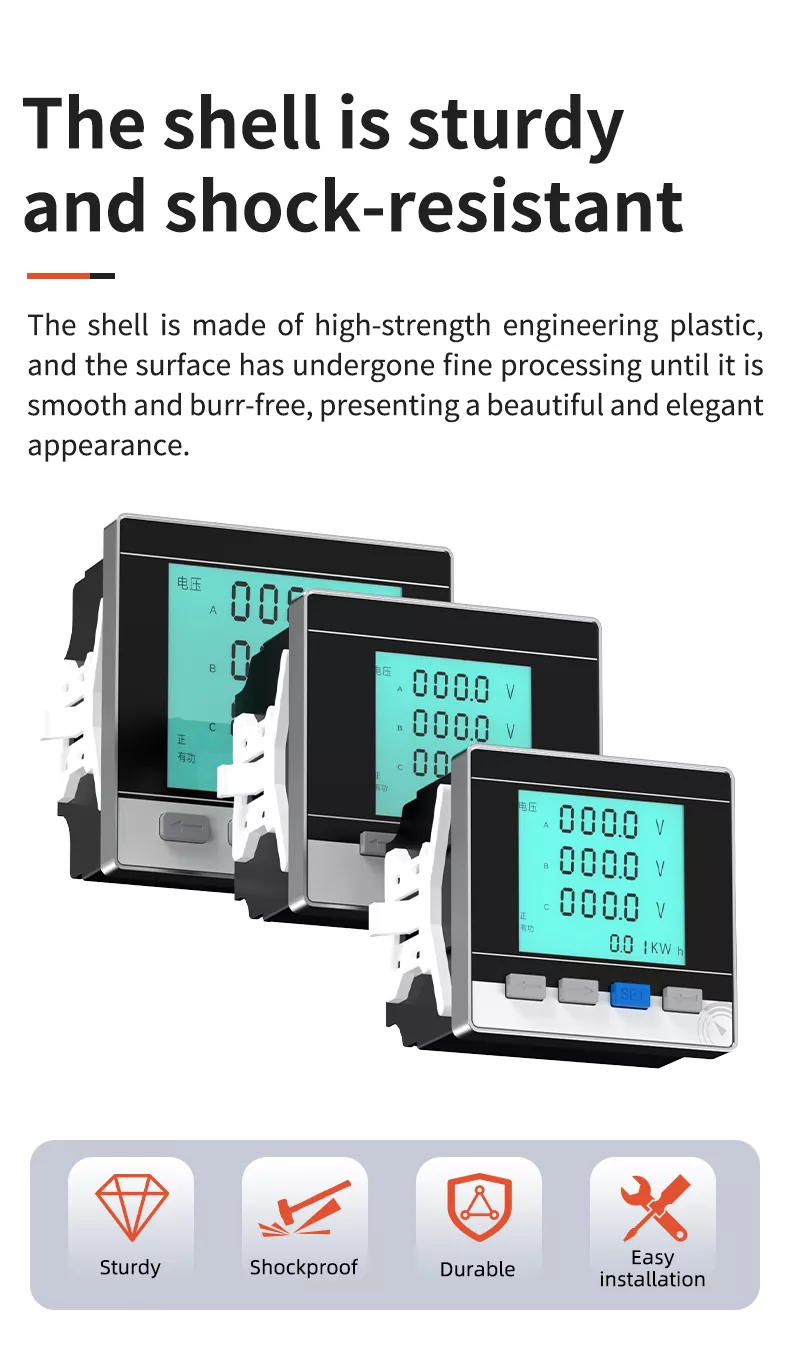

LA CALOTTA È ROBUSTA E RESISTENTE AGLI URTI

Il guscio è realizzato in plastica tecnica ad alta resistenza e la superficie è stata sottoposta a una lavorazione fine fino a quando non lo è liscio e senza sbavature, presenta un aspetto bello ed elegante. Ha un'eccellente resistenza agli urti e alla compressione resistenza, può resistere alle collisioni quotidiane e alle vibrazioni meccaniche e non si deformerà né danneggerà. Il materiale è anti corrosione e anti invecchiamento, adatto per un uso stabile a lungo termine in vari ambienti industriali complessi, con un intervallo di temperatura operativa di 20~70°C (fino a 75°C).

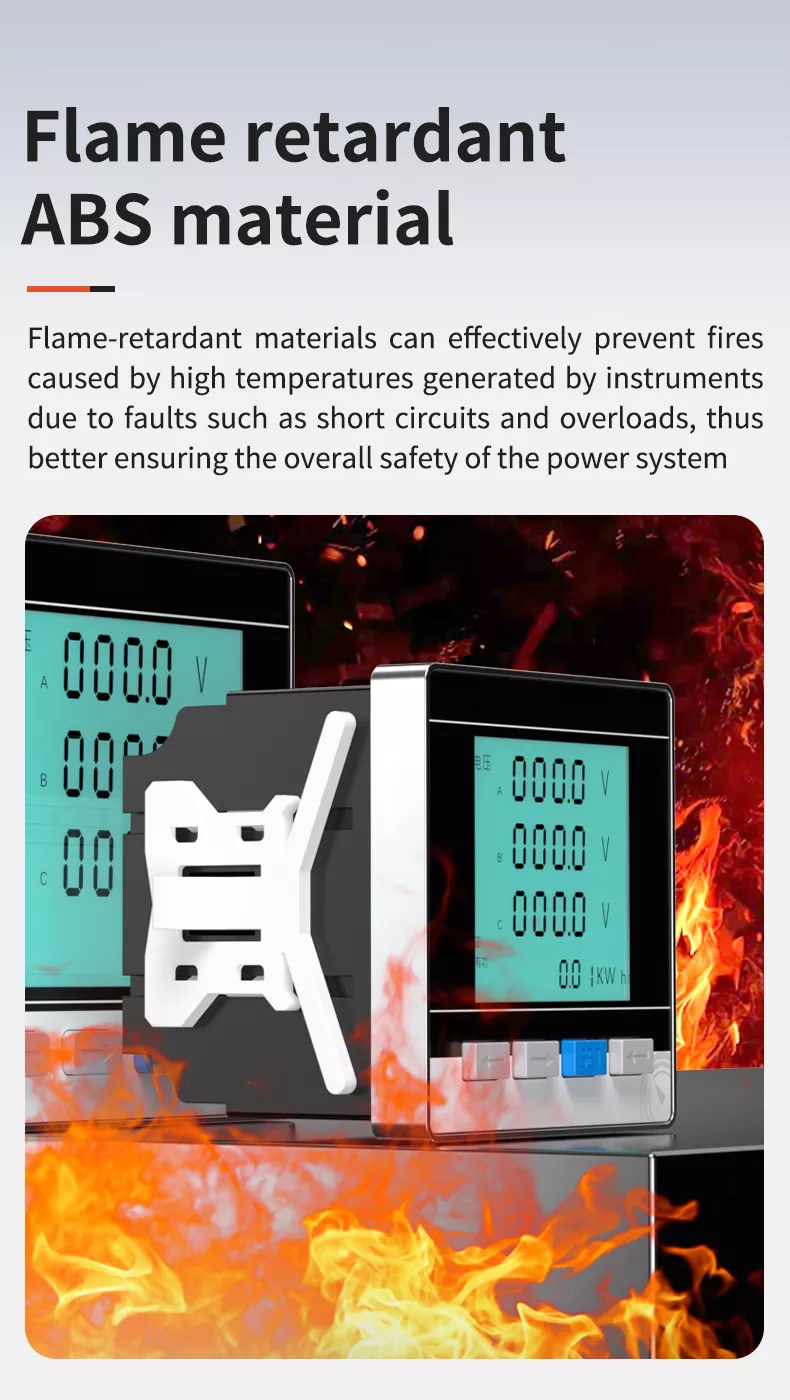

MATERIALE ABS IGNIFUGO

Il guscio adotta plastica tecnica ABS ignifuga ad alte prestazioni con eccellente ritardante di fiamma e proprietà di isolamento. Può inibire efficacemente la combustione e prevenire gli incendi causati dalle alte temperature generate dagli strumenti a causa di guasti quali cortocircuiti e sovraccarichi, garantendo così una migliore sicurezza complessiva degli strumenti sistema di potere. Il materiale è anche anticorrosione e anti invecchiamento, con una lunga durata.

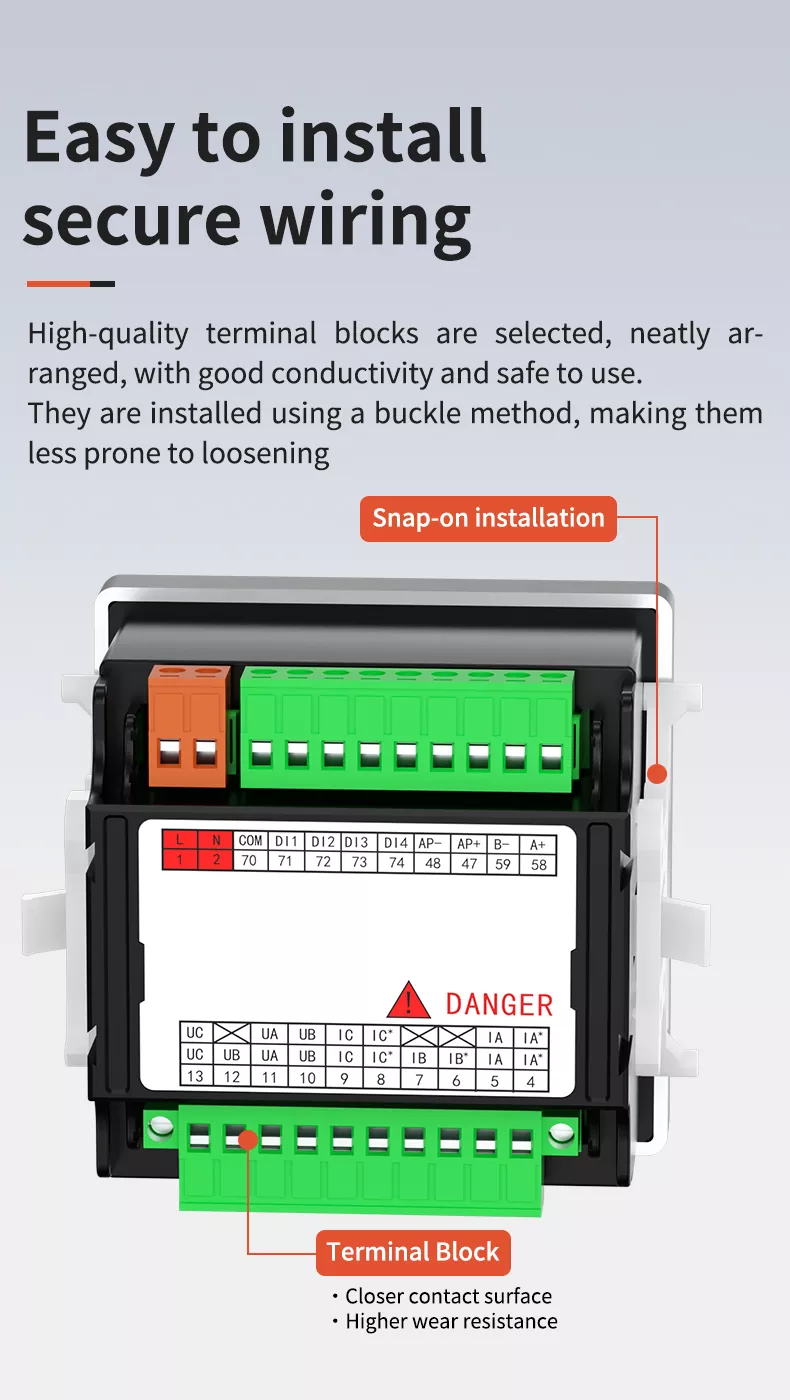

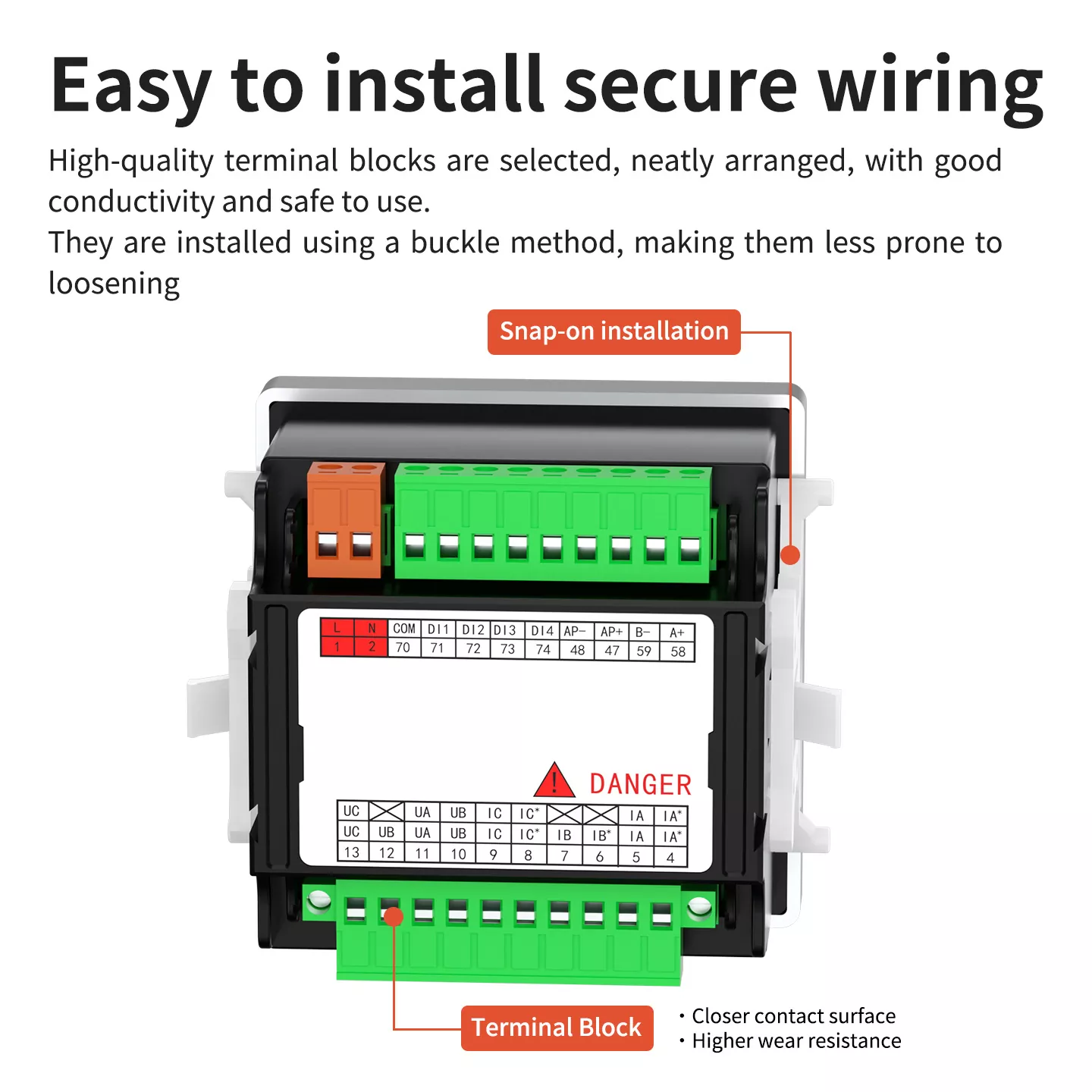

CABLAGGIO FACILE DA INSTALLARE E SICURO

Lo strumento adotta un'installazione a scatto, semplice e veloce, senza bisogno di strumenti complicati. Inserire lo strumento in l'apertura del pannello e fissarlo con le clip di montaggio incluse. Le morsettiere di alta qualità sono disposte in modo ordinato, con buona conduttività e sicuro da usare. La disposizione del terminale è chiara, con marcatura standardizzata, evitando efficacemente cablaggio errato. È compatibile con vari armadi di distribuzione e apparecchiature elettriche, adatti per un rapido distribuzione in diversi scenari.

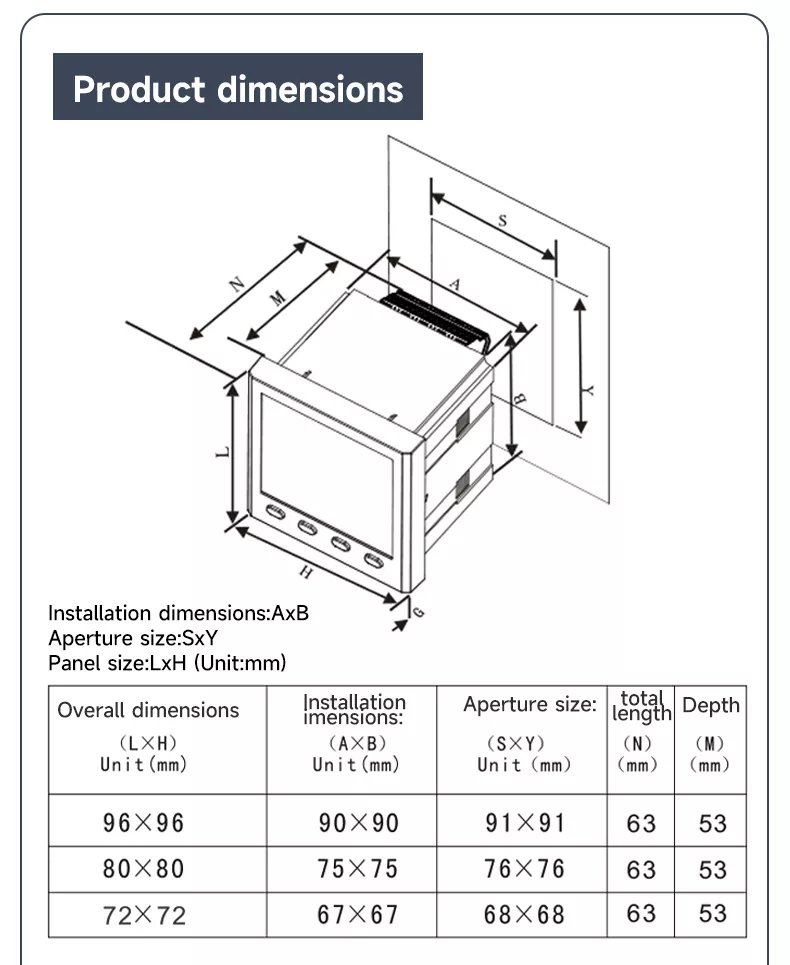

DIMENSIONI DEL PRODOTTO

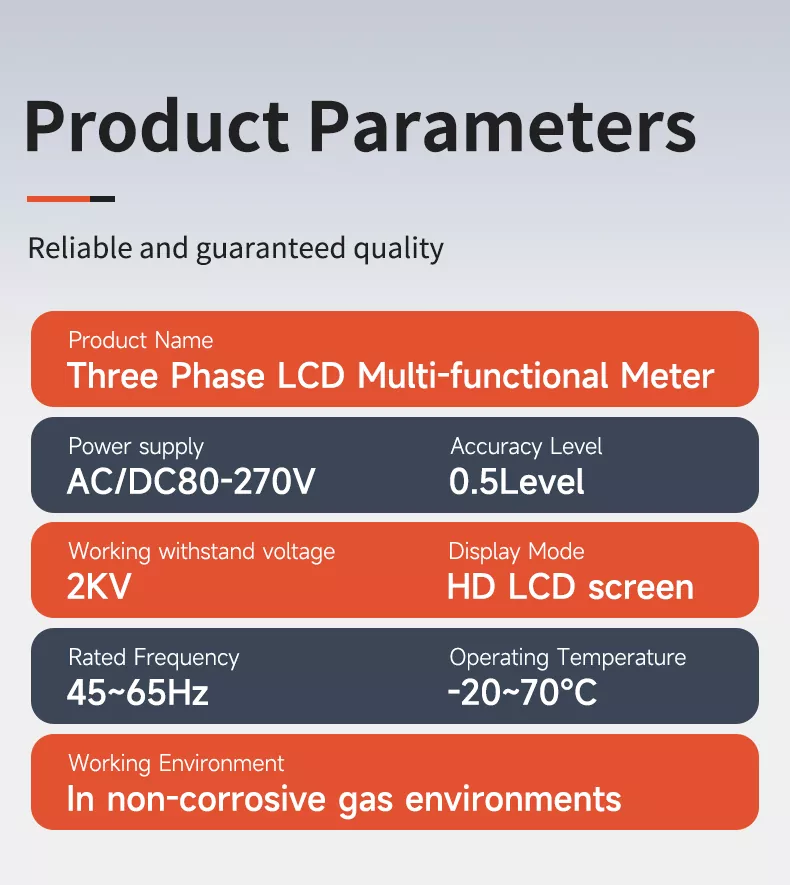

PARAMETRI DEL PRODOTTO

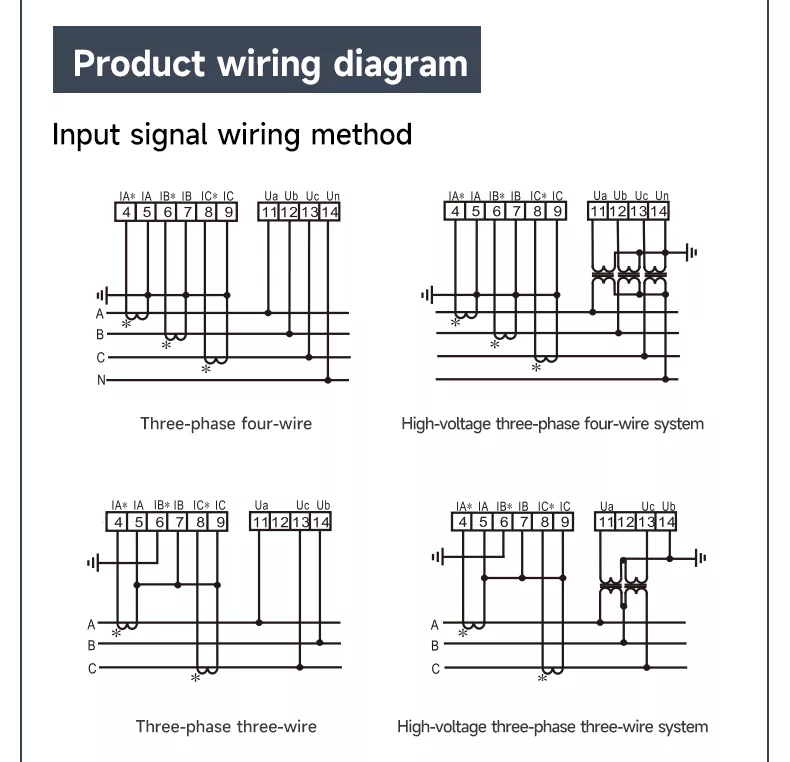

SCHEMA ELETTRICO E ISTRUZIONI

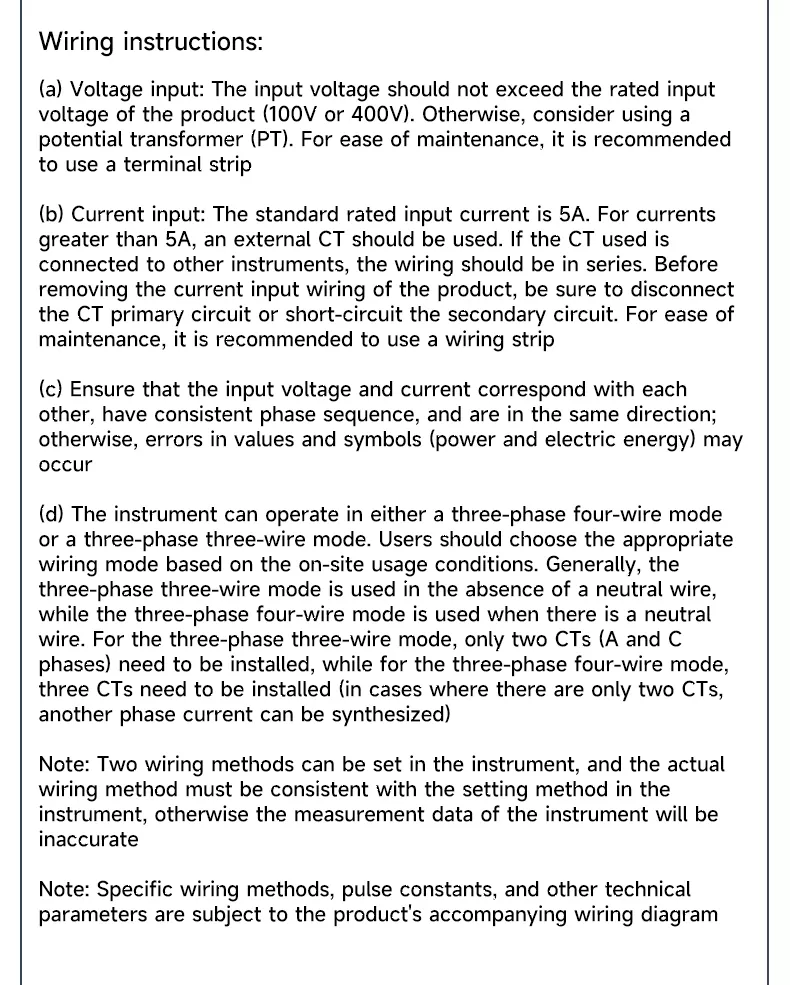

ISTRUZIONI DI CABLAGGIO

7. INGRESSO TENSIONE: La tensione in ingresso non deve superare la tensione in ingresso nominale (100 V o 400 V). Altrimenti, considera l'utilizzo di un potenziale trasformatore (PT).

8. INGRESSO CORRENTE: La corrente di ingresso nominale standard è 5 A. Per correnti superiori a 5 A è necessario utilizzare un TA esterno. Garantire la TC i circuiti secondari vengono cortocircuitati prima della rimozione del cablaggio.

9. SEQUENZA FASI: Assicurarsi che la tensione e la corrente in ingresso corrispondano tra loro, abbiano una sequenza di fase coerente e siano nella stessa direzione.

10. MODALITÀ DI CABLAGGIO: Supporta sia configurazioni trifase a tre fili che trifase a quattro fili; impostare la modalità del misuratore in modo che corrisponda cablaggio vero e proprio.

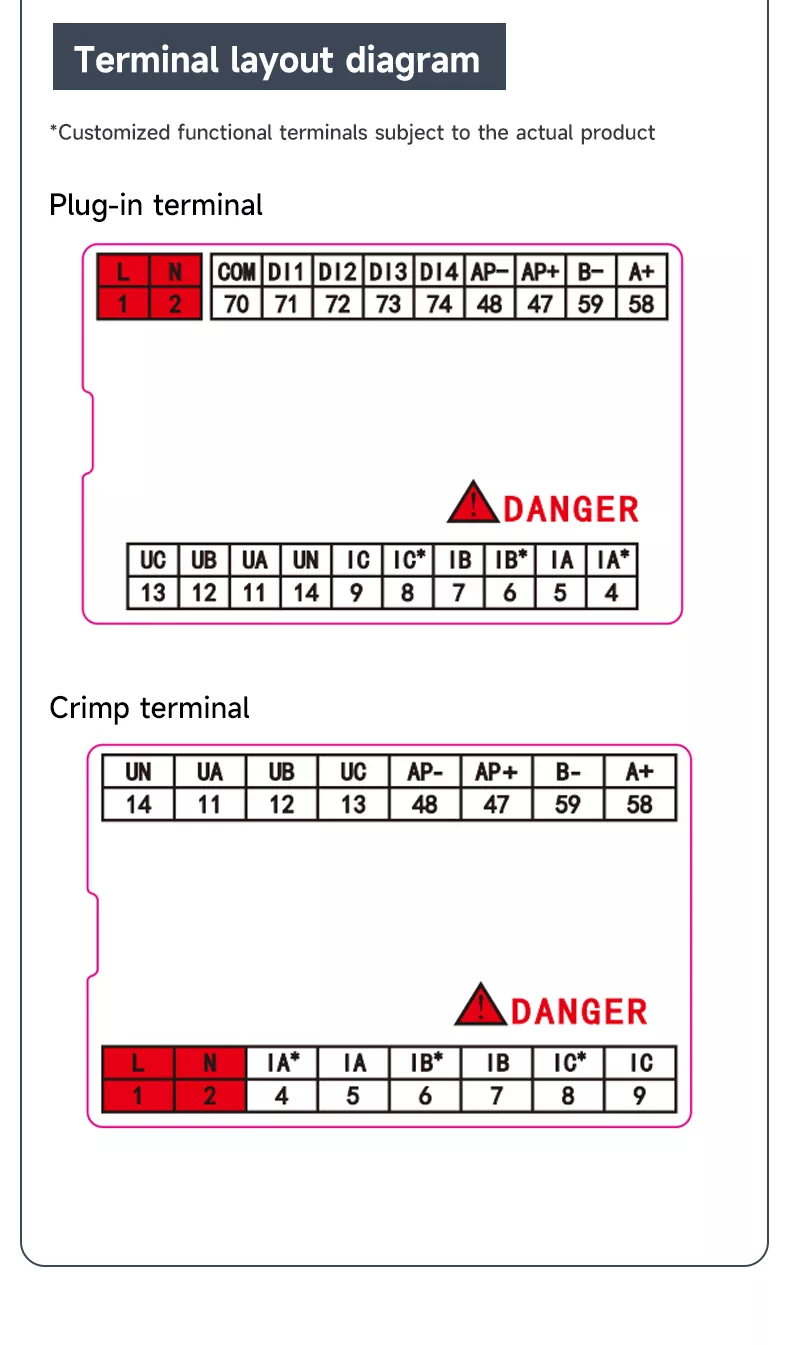

DISPOSIZIONE DEI TERMINALI

• MORSETTO COLLEGARE: Include ingresso di alimentazione L/N, I/O digitale DI/DO, comunicazione RS485 (A+/B) e ingressi di tensione/corrente (UA/UB/UC/UN, IA/IB/IC).

• TERMINALE A CRIMPARE: Ottimizzato per il cablaggio diretto, con terminali di alimentazione, comunicazione e misurazione chiaramente etichettati.

CERTIFICAZIONE AUTOREVOLE

Il nostro misuratore multifunzione LCD trifase ha superato test e certificazioni di laboratorio professionali, in linea con standard di settore nazionali e internazionali. L'intero processo produttivo implementa un rigoroso controllo di qualità, compresa la calibrazione della precisione, il test di resistenza alla tensione, il test di invecchiamento e altri collegamenti, garantendo l'accuratezza, la sicurezza e stabilità di ciascun prodotto. La certificazione autorevole fornisce una forte garanzia per la maggior parte dei clienti globali appalti e cooperazione a lungo termine.

AMPIO UTILIZZO

Il nostro misuratore multifunzione LCD trifase è ampiamente utilizzato in:

• SOTTOSTAZIONE: Monitoraggio della potenza in tempo reale e gestione dell'energia

• APPARECCHIATURE DI AUTOMAZIONE: Controllo dei processi industriali e monitoraggio dei parametri di potenza

• PRODUZIONE DI FLUSSO: Monitoraggio e gestione dei consumi energetici in fabbrica

• ARMADIO DI DISTRIBUZIONE: Monitoraggio del carico del sistema di distribuzione a bassa tensione

• EDILIZIA RESIDENZIALE: Gestione del consumo energetico del complesso residenziale

• GRANDE MAGAZZINO: Misurazione e monitoraggio dell'energia elettrica negli edifici commerciali

Domande frequenti

1.QUAL È LA FUNZIONE PRINCIPALE DI QUESTO PRODOTTO?

Viene utilizzato principalmente per il monitoraggio completo dei parametri di alimentazione trifase, tra cui tensione, corrente, potenza, energia, frequenza e fattore di potenza, con funzioni di misurazione, visualizzazione e comunicazione digitale programmabili.

2.QUAL È LA PRECISIONE DELLA MISURAZIONE?

Adotta un'elevata precisione di livello 0,5, che soddisfa gli standard internazionali di misurazione industriale, garantendo precisione e precisione monitoraggio affidabile dei parametri di potenza.

3.QUALI DIMENSIONI DEI PANNELLI SONO DISPONIBILI?

Offriamo tre dimensioni standard dei pannelli: 72×72 mm, 80×80 mm e 96×96 mm, con le corrispondenti aperture di installazione da soddisfare diverse esigenze di progettazione del mobile.

4.QUAL È IL METODO DI INSTALLAZIONE?

Supporta il montaggio a pannello a scatto, con installazione e smontaggio semplici, adatto a varie distribuzioni armadi e apparecchiature elettriche.

5. SUPPORTA LA COMUNICAZIONE REMOTA?

Sì, è dotato di una porta RS485 con protocollo Modbus RTU per una perfetta integrazione in SCADA e nella gestione dell'energia sistemi, consentendo il monitoraggio remoto e la raccolta dei dati.

6.QUAL È IL CAMPO DI TEMPERATURA OPERATIVA?

Il prodotto può funzionare stabilmente a 20~70°C (fino a 75°C), adatto a vari ambienti industriali interni ed esterni ambienti.
