Come scegliere un contatore di energia su guida DIN per progetti commerciali e industriali?

Selezionare un contatore di energia su guida DIN implica molto più che controllare la tensione nominale o scegliere un modello che si adatti all'interno di un armadio di distribuzione. Per gli edifici commerciali, gli impianti industriali e i produttori di apparecchiature elettriche, il contatore giusto deve corrispondere al sistema di alimentazione, ai requisiti di misurazione, allo spazio di installazione e ad eventuali piani per il monitoraggio remoto.

Eton Electric offre strumenti di misura montati su guida monofase e trifase per la distribuzione dell'energia a bassa tensione e la misurazione dell'energia. La sua gamma di prodotti comprende misuratori compatti per circuiti monofase e modelli trifase per applicazioni che richiedono un monitoraggio elettrico più ampio. Comprendere le differenze tra queste opzioni può aiutare ingegneri di progetto, quadristi e distributori di apparecchiature elettriche a prendere decisioni di acquisto più informate.

Perché i contatori di energia su guida DIN vengono utilizzati in progetti commerciali e industriali

Un contatore di energia su guida DIN misura il consumo di elettricità e, a seconda del modello, può anche visualizzare tensione, corrente, potenza, frequenza o altri parametri elettrici. La sua struttura di montaggio compatta ne consente l'installazione all'interno di scatole di distribuzione, quadri elettrici e armadi di controllo senza richiedere la stessa disposizione delle forature nel pannello utilizzata da molti contatori da pannello convenzionali.

Per gli utenti commerciali e industriali, questo design offre numerosi vantaggi pratici.

Uso efficiente dello spazio nell'armadio

Lo spazio è spesso limitato nei quadri di distribuzione contenenti interruttori automatici, contattori, dispositivi di protezione e altri componenti elettrici. Un contatore compatto su guida DIN può essere integrato nel layout esistente quando sono disponibili spazio sufficiente sulla guida e spazio per il cablaggio.

Comoda misurazione dell'energia a livello di circuito

È possibile installare contatori separati su circuiti selezionati per monitorare il consumo di elettricità da parte di apparecchiature, aree di produzione, unità di noleggio o locali commerciali. Ciò aiuta i gestori delle strutture a identificare dove viene utilizzata l'energia e a confrontare i consumi nelle diverse parti di un edificio o di un'operazione.

Installazione e manutenzione semplificate

Il montaggio su guida DIN standard semplifica il posizionamento del misuratore all'interno delle apparecchiature di distribuzione compatibili. L'effettivo processo di installazione dipende ancora dalla disposizione dei terminali del contatore, dalla corrente nominale, dallo schema elettrico e dalle normative elettriche applicabili.

Supporto per sistemi di monitoraggio energetico

Alcuni modelli forniscono interfacce di comunicazione per la trasmissione dei dati di misurazione ad apparecchiature di monitoraggio esterne. Laddove sia richiesta la raccolta dati remota, gli acquirenti devono confermare l'interfaccia, il protocollo, il metodo di cablaggio e la configurazione del registro disponibili prima di ordinare.

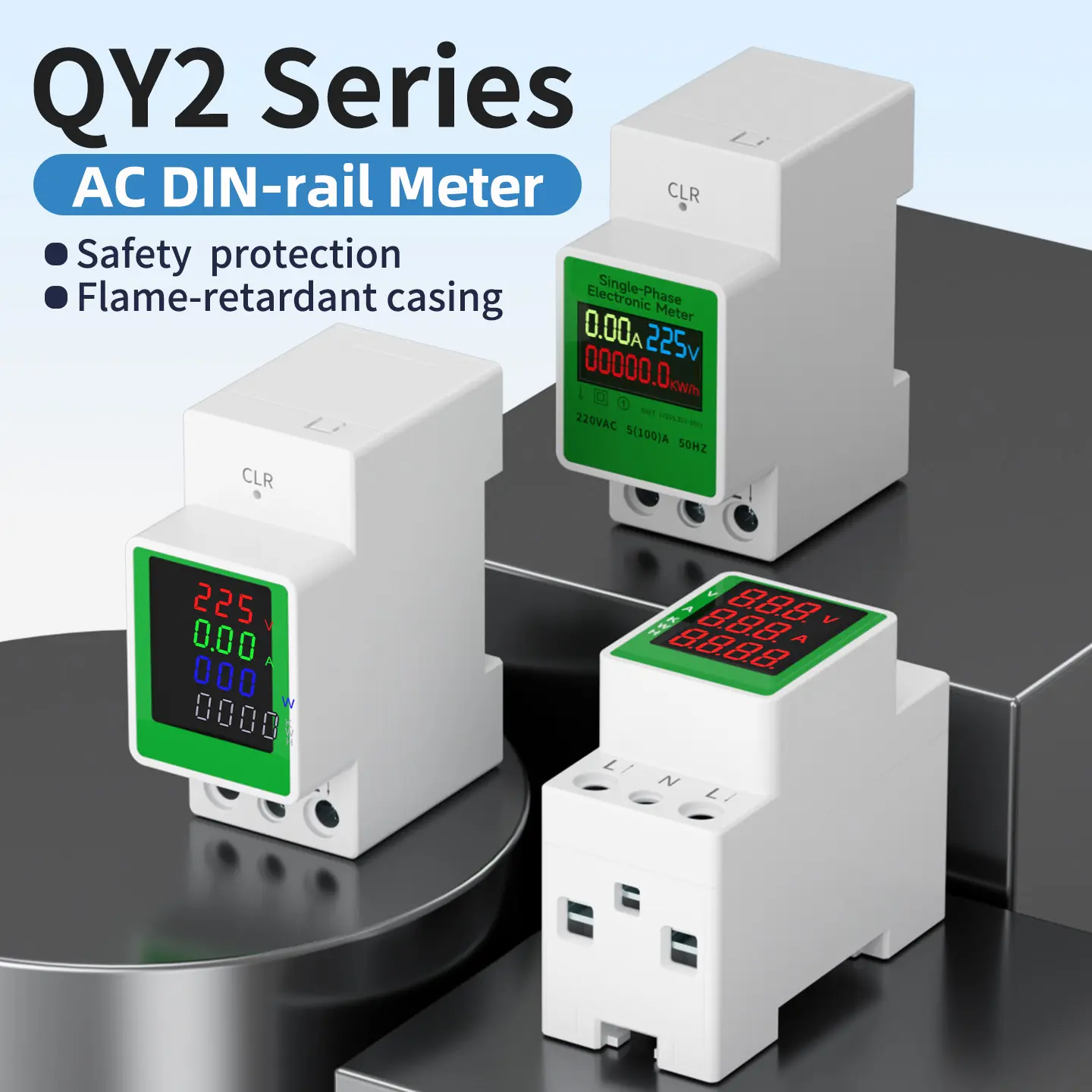

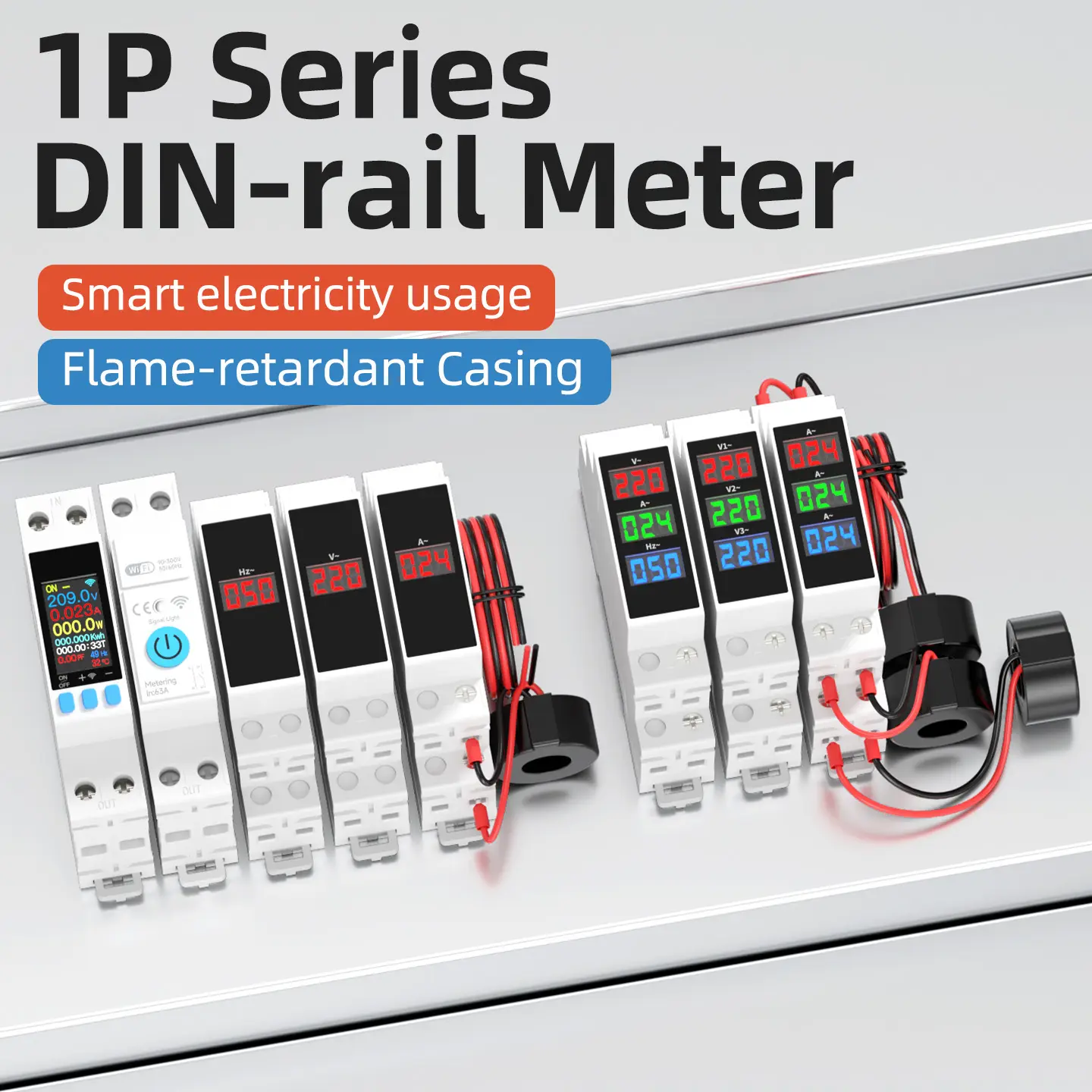

Per i progetti che richiedono una misurazione energetica compatta, Eton'sStrumento di misura montato su guidaLa gamma fornisce un punto di partenza per confrontare i modelli monofase e trifase adatti.

Contatori di energia su guida DIN monofase e trifase

Una delle prime decisioni è se il contatore debba essere utilizzato su un sistema elettrico monofase o trifase. La scelta corretta dipende dall'effettiva disposizione dell'alimentazione e dal circuito da misurare, piuttosto che semplicemente dalle dimensioni dell'edificio.

Un contatore monofase è spesso appropriato per monitorare un singolo negozio, appartamento o un circuito di apparecchiature monofase. Ad esempio, un gestore di proprietà può utilizzare contatori separati per registrare il consumo di elettricità per diverse unità in affitto.

Un contatore trifase è generalmente più appropriato quando si monitora un circuito di distribuzione trifase o un'apparecchiatura industriale. Una fabbrica può utilizzarlo per misurare il consumo di energia in una linea di produzione, in un quadro di distribuzione dell'officina o in un altro carico selezionato.

Tuttavia un contatore trifase non è automaticamente adatto ad ogni installazione trifase. L'acquirente deve confermare se il sistema utilizza una configurazione a tre o quattro fili e se il modello selezionato supporta la connessione diretta o richiede trasformatori di corrente.

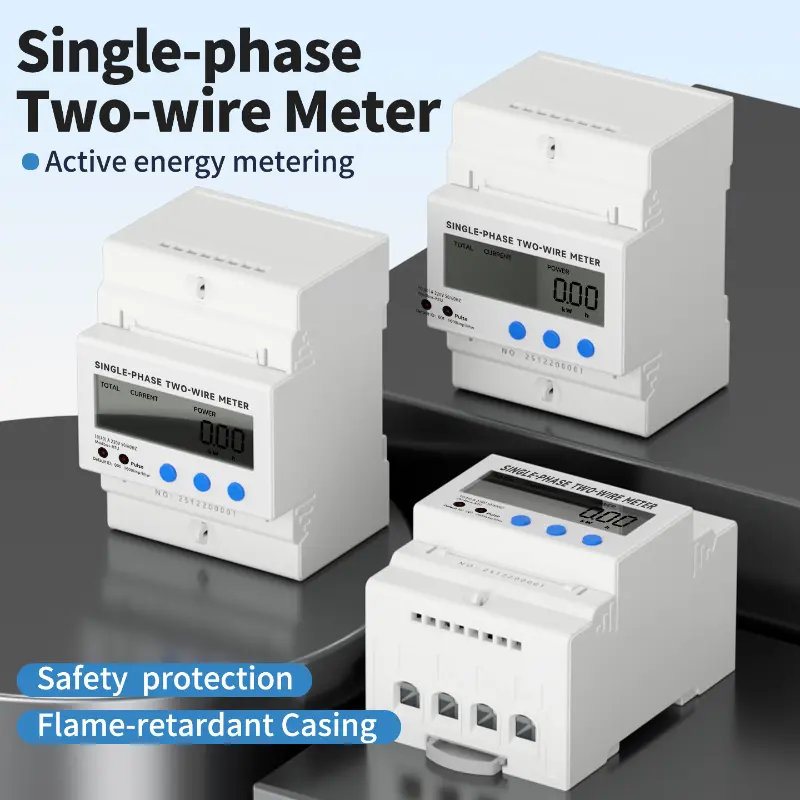

Quello di EtonContatore elettrico con guida monofaseLa gamma è destinata ad applicazioni di misurazione monofase. Per i progetti che coinvolgono circuiti trifase, gli acquirenti possono esaminare i modelli disponibili nella categoria principale degli strumenti montati su guida.

5 fattori chiave da verificare prima di selezionare un contatore di energia su guida DIN

1. Tensione nominale e compatibilità del sistema elettrico

La tensione nominale del contatore deve corrispondere all'impianto elettrico in cui funzionerà. Gli acquirenti devono confermare la tensione di alimentazione nominale, la frequenza, il numero di fasi e la configurazione del cablaggio prima di confrontare i singoli modelli.

Per i progetti internazionali, questo passaggio è particolarmente importante perché le specifiche di fornitura elettrica e le pratiche di installazione differiscono tra i mercati.

Non selezionare un misuratore basandosi esclusivamente sul titolo del prodotto o su una descrizione generale. Rivedere i valori di ingresso nominali e lo schema elettrico per il modello esatto per garantire la compatibilità con l'installazione prevista.

2. Corrente nominale e metodo di connessione

L'intervallo di corrente richiesto è un altro importante fattore di selezione. A seconda del modello del misuratore, la corrente può essere misurata tramite una connessione diretta o tramite un trasformatore di corrente esterno (CT).

Per un contatore collegato direttamente, la corrente di carico prevista deve rimanere entro i limiti operativi specificati del modello. Per un contatore collegato a un trasformatore, il rapporto TA e l'uscita secondaria devono corrispondere ai requisiti di ingresso del contatore.

Ad esempio, un progetto industriale che monitora un alimentatore ad alta corrente può richiedere un contatore collegato a un TA anziché un contatore progettato per la misurazione della corrente continua.

Quando si richiede un preventivo, fornire la corrente operativa prevista e chiarire se l'applicazione richiede una connessione diretta o una misurazione basata su TA. Ciò consente al fornitore di consigliare una configurazione adeguata.

3. Precisione della misurazione e parametri richiesti

Non tutti i progetti richiedono lo stesso livello di dettaglio delle misurazioni.

Un'applicazione di monitoraggio energetico di base può richiedere principalmente il consumo di energia accumulata in kilowattora (kWh). Altri progetti potrebbero richiedere tensione, corrente, potenza attiva, fattore di potenza o frequenza per valutare le condizioni operative del circuito.

La precisione della misurazione dovrebbe essere selezionata in base ai requisiti del progetto e all'uso previsto dei dati. La gamma di strumenti montati su guida Eton comprende modelli con classi di precisione dichiarate di 1,0 o 0,5, a seconda del prodotto.

Prima di ordinare, verifica la classe di precisione del modello specifico piuttosto che dare per scontato che ogni contatore di una famiglia di prodotti abbia le stesse specifiche.

Per le applicazioni che riguardano la fatturazione, l'assegnazione degli inquilini o la rendicontazione formale sull'energia, verificare anche eventuali normative di misurazione applicabili e requisiti di verifica nel mercato di destinazione.

4. Requisiti di visualizzazione e comunicazione

Il display determina il modo in cui gli utenti leggono le misurazioni localmente, mentre le funzioni di comunicazione determinano se i dati possono essere trasferiti a un sistema di monitoraggio esterno.

Per una scatola di distribuzione autonoma può essere sufficiente un display locale chiaramente leggibile. In un edificio commerciale o in una struttura industriale più grande, il monitoraggio remoto può essere più utile perché gli operatori possono raccogliere letture da più circuiti in una posizione centrale.

Alcuni prodotti di misurazione elettrica Eton supportano la comunicazione RS485 e i protocolli Modbus. La disponibilità dipende dal prodotto e dal modello selezionati, pertanto queste funzioni devono essere confermate dalla documentazione tecnica pertinente.

Prima di effettuare un ordine, controlla:

• Se è necessaria una visualizzazione locale

• Quali parametri elettrici devono essere visualizzati

• Se è necessaria RS485 o un'altra interfaccia di comunicazione

• Se la piattaforma di monitoraggio supporta il protocollo di comunicazione del contatore

• Se sono disponibili le mappe dei registri e le istruzioni di configurazione

Se un progetto richiede il monitoraggio remoto, vale la pena confermare la compatibilità della comunicazione durante la fase di preventivo invece di scoprire una discrepanza dopo l'installazione.

5. Dimensioni della guida DIN e condizioni di installazione

Anche quando due contatori supportano lo stesso sistema elettrico, le loro dimensioni, posizioni dei terminali e requisiti di installazione possono differire.

Controllare il tipo di guida DIN richiesto, la larghezza del modulo, la profondità dell'armadio, lo spazio libero per i cavi, l'intervallo di temperatura operativa e le condizioni dell'involucro. Il contatore selezionato deve adattarsi al layout del pannello pianificato senza interferire con gli interruttori automatici o altri componenti adiacenti.

Per i progetti che coinvolgono più punti di misurazione, un formato di montaggio coerente può anche semplificare la progettazione, l'assemblaggio e la futura sostituzione del pannello.

Gli strumenti montati su guida Eton utilizzano una struttura di installazione su guida DIN standard. Gli acquirenti devono comunque confermare le dimensioni e i dettagli di montaggio del modello specifico prima di finalizzare il layout del pannello.

Quale contatore di energia su guida DIN è adatto alla tua applicazione?

Gli esempi seguenti illustrano come i requisiti applicativi influenzano la scelta del prodotto.

Questi esempi sono punti di partenza piuttosto che specifiche universali. La selezione finale dovrebbe basarsi sui disegni elettrici, sulle caratteristiche del carico, sugli obiettivi di misurazione e sui requisiti di installazione del progetto.

Perché prendere in considerazione Eton Electric per l'approvvigionamento di contatori di energia su guida DIN?

Per i distributori esteri, gli appaltatori elettrici e i produttori di apparecchiature, la selezione dei prodotti è solo una parte del processo di approvvigionamento. Anche le specifiche coerenti, la disponibilità dei modelli, la comunicazione tecnica e il coordinamento degli ordini ripetuti sono importanti.

Eton Electric fornisce strumenti di misura montati su guida per applicazioni monofase e trifase. Le informazioni sui prodotti includono modelli destinati alla misurazione dell'energia e al monitoraggio elettrico più ampio, consentendo ai clienti di confrontare diverse configurazioni all'interno della stessa categoria di prodotto.

Per il sourcing B2B, Eton offre diversi punti da discutere durante il processo di quotazione:

• Selezione del prodotto:Identificare i modelli adatti in base alla tensione di alimentazione, all'intervallo di corrente, alla configurazione del cablaggio e ai requisiti di misurazione.

• Conferma delle specifiche:Rivedi i parametri tecnici e i dettagli di installazione del modello proposto prima di effettuare un ordine.

• Appalti in blocco:Discutere quantità, imballaggio, modalità di consegna e requisiti di ordine ripetuto per ordini all'ingrosso o di progetto.

• Requisiti OEM/ODM:Conferma se la personalizzazione, l'etichettatura o altre disposizioni richieste specifiche del modello sono disponibili per l'ordine previsto.

• Supporto tecnico:Chiarire i requisiti di cablaggio, comunicazione e integrazione prima che il prodotto venga incorporato in un sistema elettrico più ampio.

I clienti possono recensire Etonstrumenti di misura montati su rotaiaEgamma di prodotti completaper identificare le opzioni adeguate.

Quali informazioni è necessario fornire quando si richiede un preventivo?

Una richiesta dettagliata aiuta a ridurre gli scambi inutili e facilita l'individuazione del contatore adatto.

Quando si contatta un fornitore, includere le seguenti informazioni, ove disponibili:

1. Applicazione:Edificio commerciale, fabbrica, quadro di distribuzione, misurazione del noleggio o altro uso.

2. Sistema di alimentazione:Configurazione monofase o trifase, tensione nominale, frequenza e cablaggio.

3. Requisiti attuali:Corrente operativa prevista e se è necessario il collegamento diretto o un trasformatore di corrente.

4. Funzioni di misurazione:Solo consumo energetico o parametri aggiuntivi come tensione, corrente, potenza e frequenza.

5. Requisiti di comunicazione:Se è necessario il monitoraggio remoto, la compatibilità RS485 o Modbus.

6. Requisiti di installazione:Tipo di guida DIN, spazio disponibile e preferenze di terminale o cablaggio.

7. Dettagli dell'ordine:Quantità stimata, mercato di destinazione, programma di consegna richiesto ed eventuali requisiti di etichettatura o personalizzazione.

Se disponi già di specifiche tecniche, schemi elettrici o modelli di riferimento, includili nella tua richiesta. Ciò fornisce una base più affidabile per la selezione del prodotto rispetto alla richiesta di un contatore solo per nome.

Per discutere la disponibilità del modello, le specifiche tecniche o l'acquisto in grandi quantità, visitare Eton ElectricPagina Invia richiestae invia i requisiti del tuo progetto.

La scelta del giusto contatore di energia su guida DIN inizia con una chiara comprensione dell'impianto elettrico e delle informazioni che devono essere misurate. Confermando la configurazione della fornitura, l'intervallo di corrente, i requisiti di precisione, le funzioni di comunicazione e le condizioni di installazione prima dell'ordine, i clienti commerciali e industriali possono ridurre gli errori di selezione e rendere l'approvvigionamento più efficiente.
