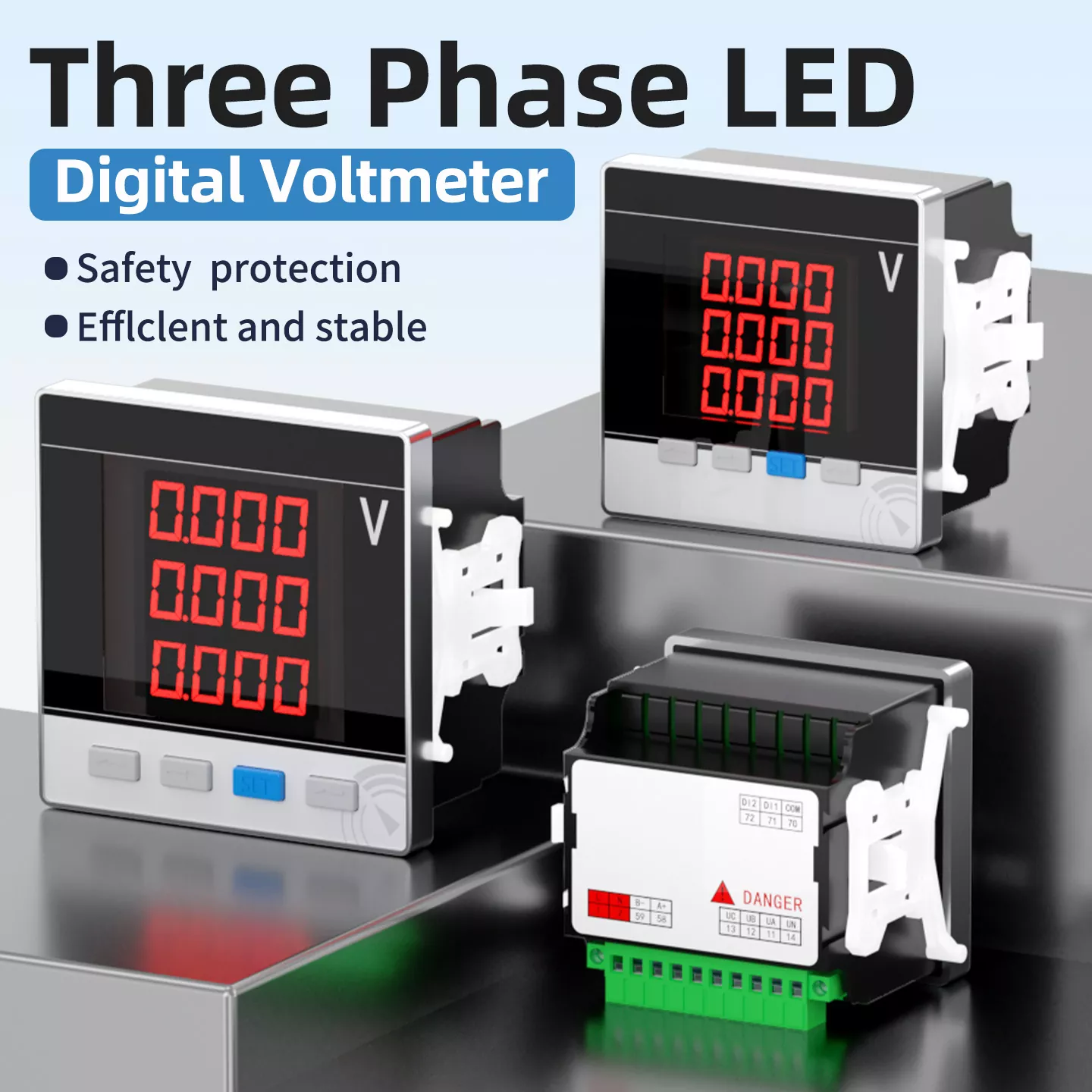

Voltmetro digitale a LED trifase

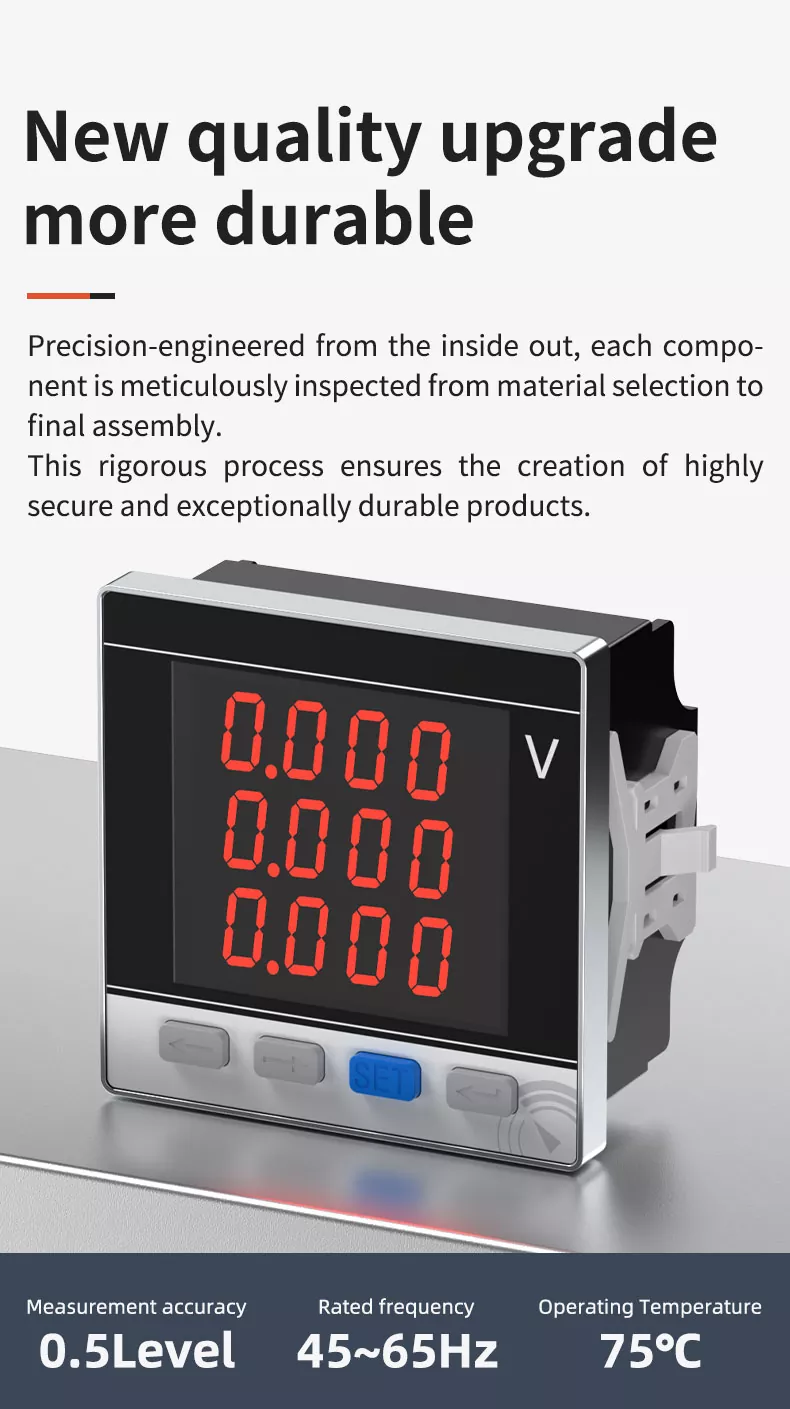

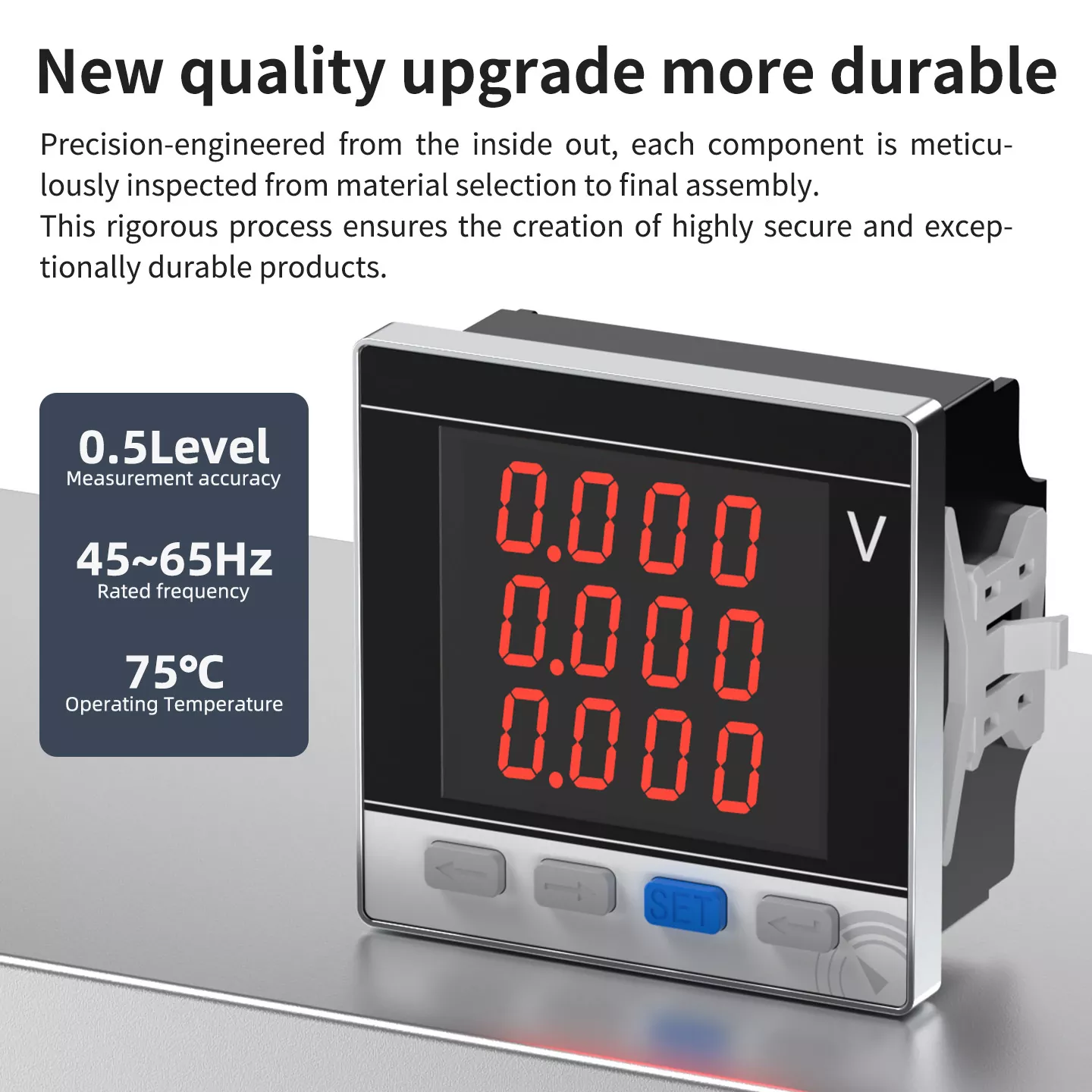

NUOVO AGGIORNAMENTO DI QUALITÀ E PIÙ DUREVOLE

Il nostro voltmetro trifase è stato sottoposto a un aggiornamento completo della qualità. Progettato con precisione dall'interno verso l'esterno, ogni componente viene meticolosamente ispezionato dalla selezione dei materiali all'assemblaggio finale. Utilizziamo chip importati di alta qualità e tecnologia di saldatura integrata per garantire un'elaborazione rapida del nucleo e prestazioni stabili. Il guscio è realizzato in materiale ABS ignifugo ad alta resistenza, resistente agli acidi e agli alcali, all'olio, anti invecchiamento e antiurto. Ogni prodotto viene sottoposto a severi test di invecchiamento, calibrazione di precisione e test di resistenza alla tensione prima di lasciare la fabbrica, garantendo prestazioni altamente sicure ed eccezionalmente durevoli.

• Precisione della misurazione: livello 0,5

• Frequenza nominale: 45~65Hz

• Temperatura operativa: fino a 75°C

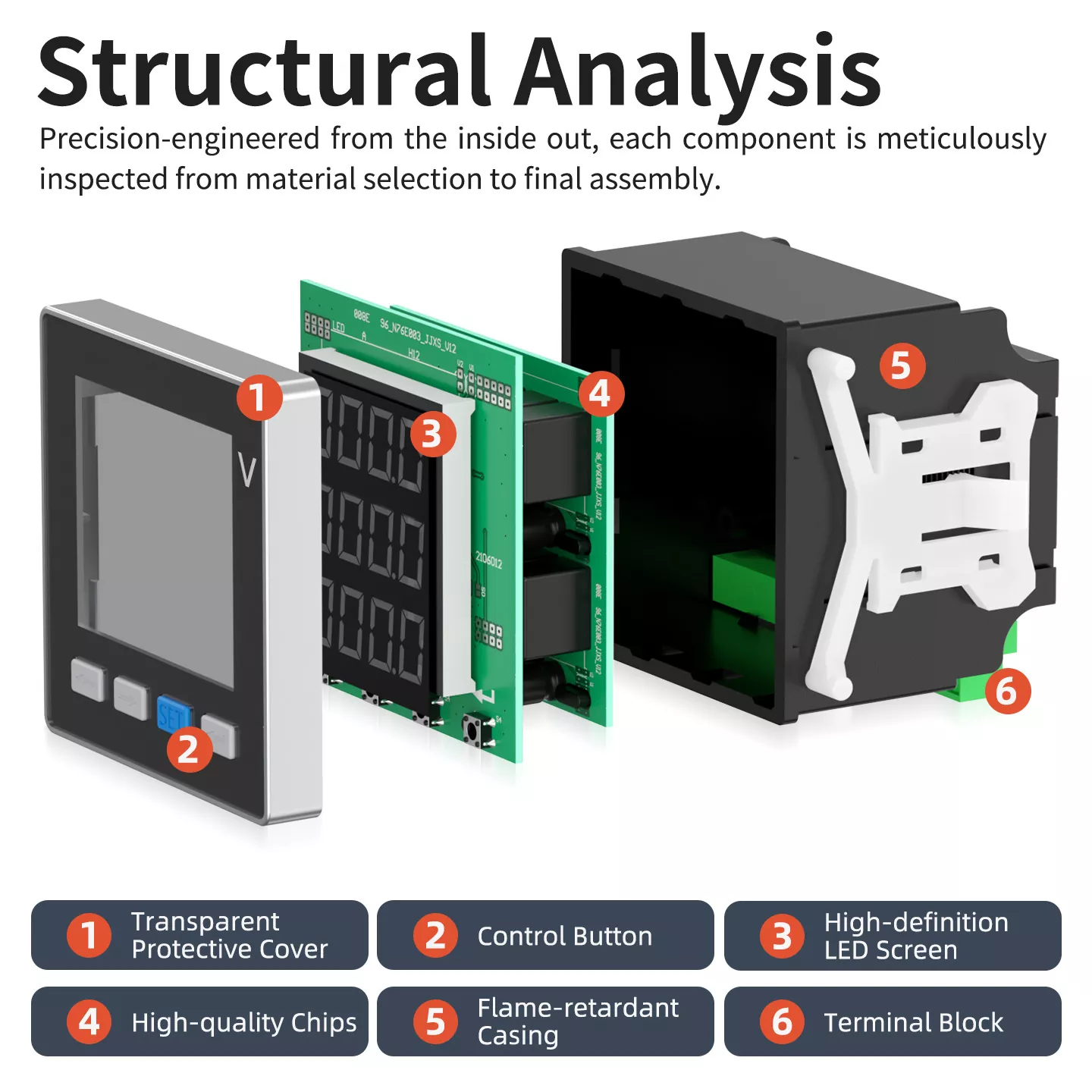

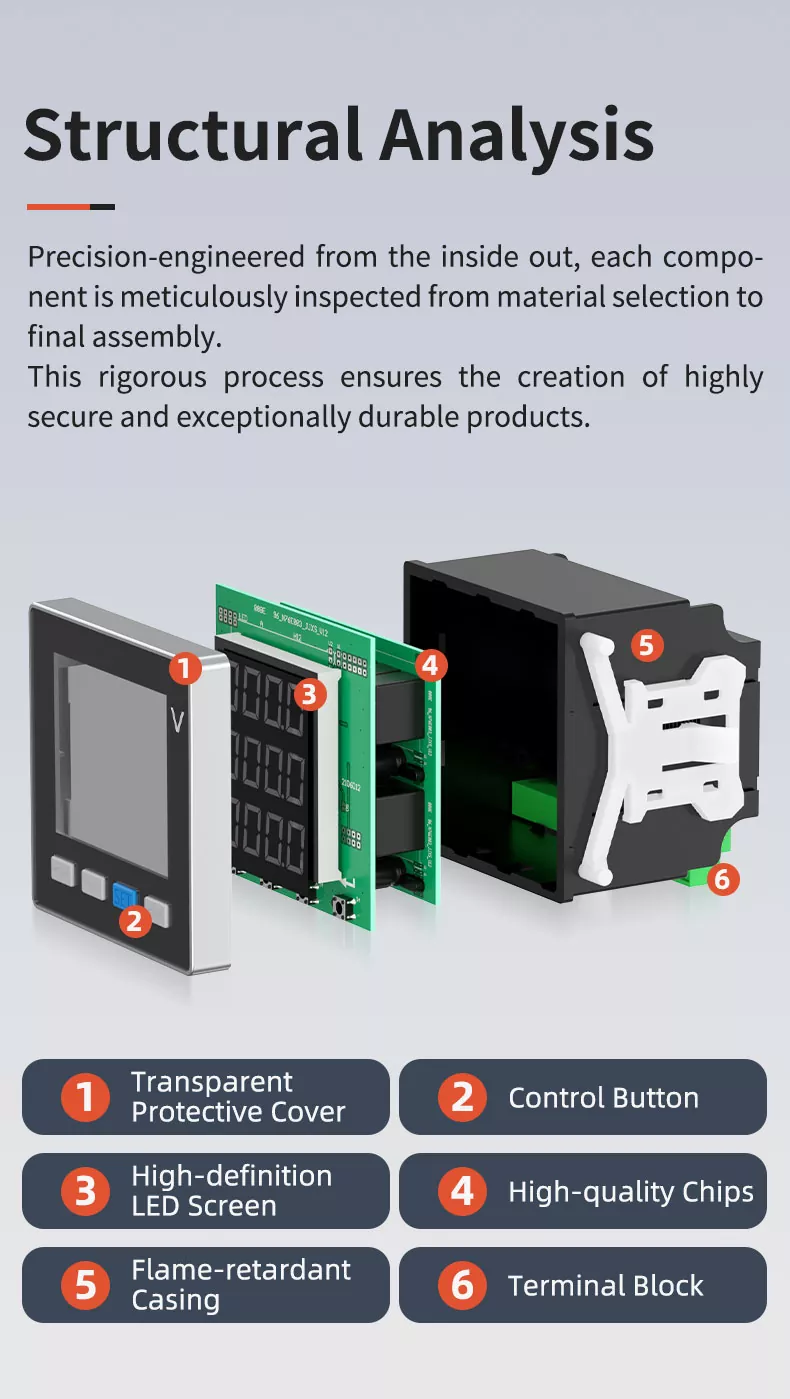

ANALISI STRUTTURALE

Il voltmetro adotta una struttura compatta e scientifica, inclusi 6 componenti principali:

1. COPERTURA PROTETTIVA TRASPARENTE: protegge lo schermo da graffi e polvere, garantendo una visualizzazione nitida a lungo termine.

2. PULSANTE DI CONTROLLO: sensibile e reattivo, supporta l'impostazione dei parametri, la query dei dati e il cambio di modalità.

3. SCHERMO LED AD ALTA DEFINIZIONE: display a caratteri grandi con forte capacità anti-interferenza, che rende i dati chiari a colpo d'occhio.

4. CHIP DI ALTA QUALITÀ: chip importati con saldatura integrata, che garantiscono una precisione di misurazione di livello 0,5 e prestazioni stabili.

5. INVOLUCRO IGNIFUGO: plastica tecnica ad alta resistenza, anti invecchiamento, resistente alla corrosione, che fornisce una protezione di sicurezza affidabile.

6. MORSETTIERA: terminali in rame di alta qualità con superficie di contatto più stretta e maggiore resistenza all'usura, garantendo un cablaggio sicuro.

VANTAGGI PRINCIPALI

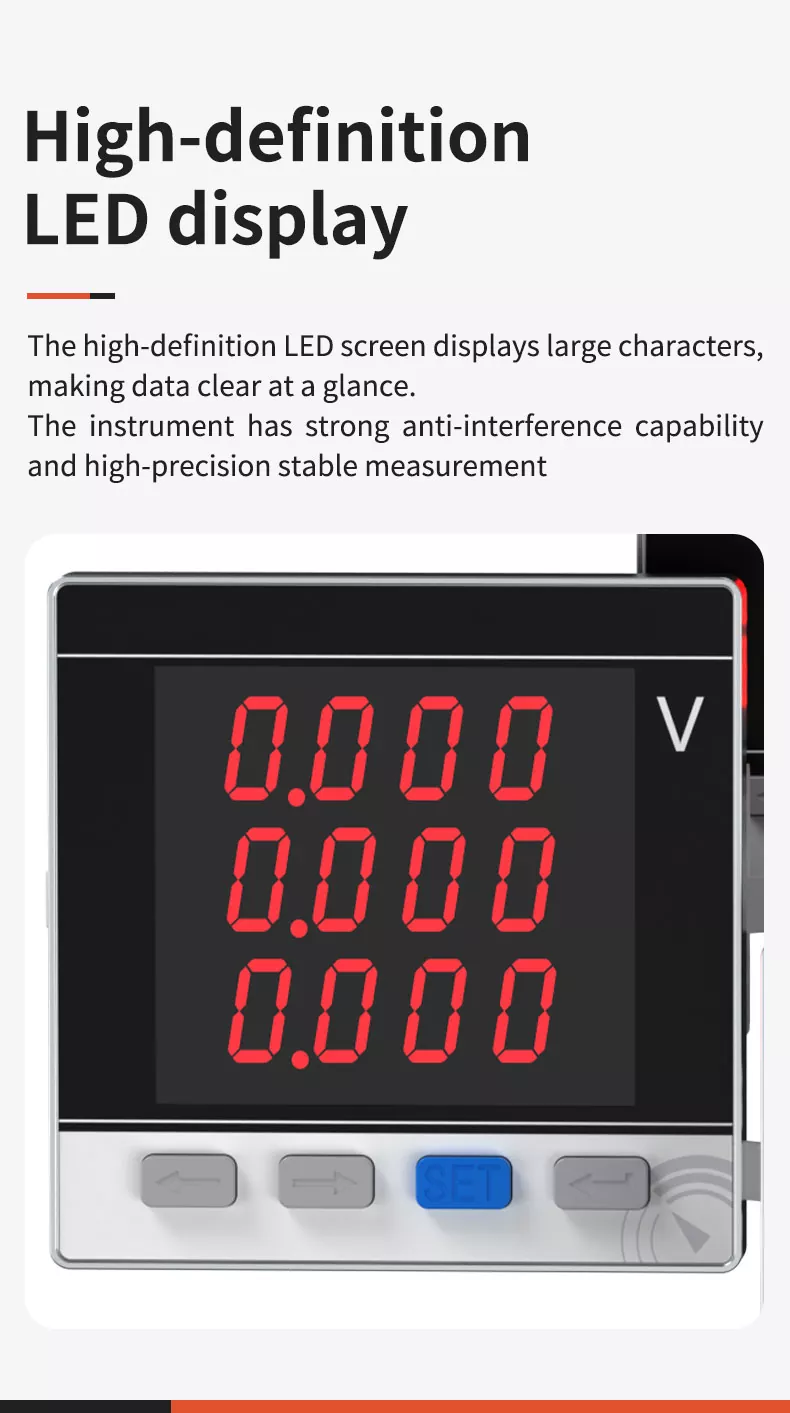

1. DISPLAY LED AD ALTA DEFINIZIONE

Il prodotto è dotato di un display digitale LED ad alta luminosità, che presenta le caratteristiche di elevata chiarezza, contrasto elevato e ampio angolo di visione. La visualizzazione dei dati è chiara a colpo d'occhio, anche in ambienti poco illuminati e può essere letta facilmente. Il display ha prestazioni stabili, senza sfarfallio, senza sfocature e può mantenere un buon stato di funzionamento per lungo tempo, offrendo agli utenti un'esperienza di monitoraggio della tensione comoda e intuitiva. Lo strumento ha una forte capacità anti-interferenza e una misurazione stabile ad alta precisione.

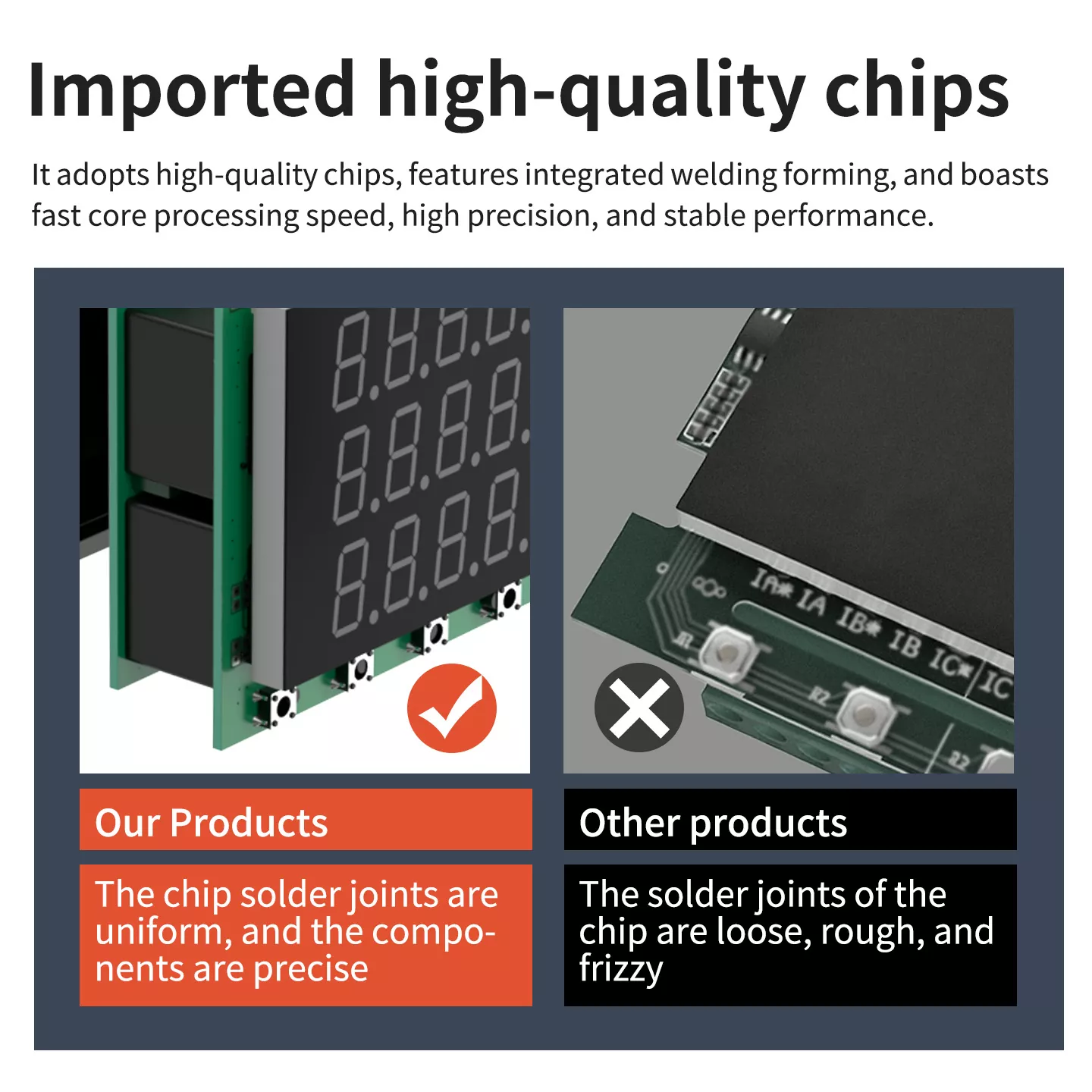

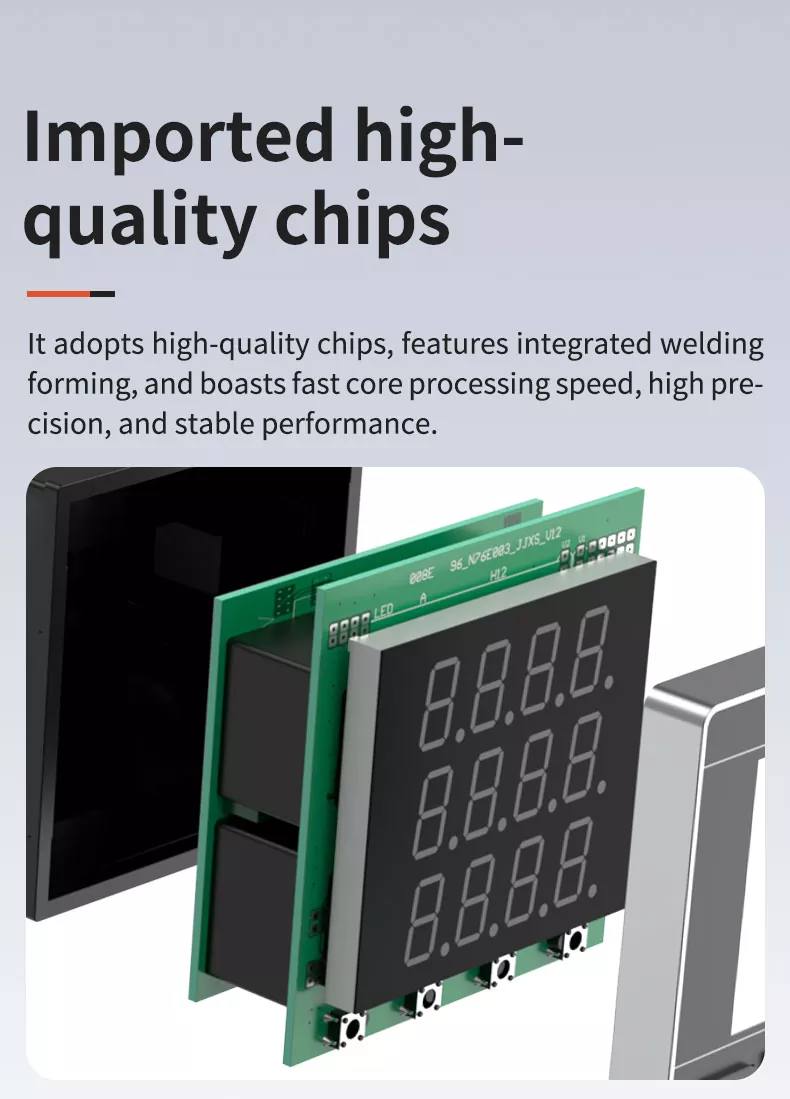

2．CHIP IMPORTATI DI ALTA QUALITÀ

Adotta chip importati di alta qualità, presenta una formatura di saldatura integrata e vanta un'elevata velocità di elaborazione del nucleo, alta precisione e prestazioni stabili. I giunti di saldatura dei chip sono uniformi e i componenti sono precisi, garantendo un funzionamento affidabile e una lunga durata.

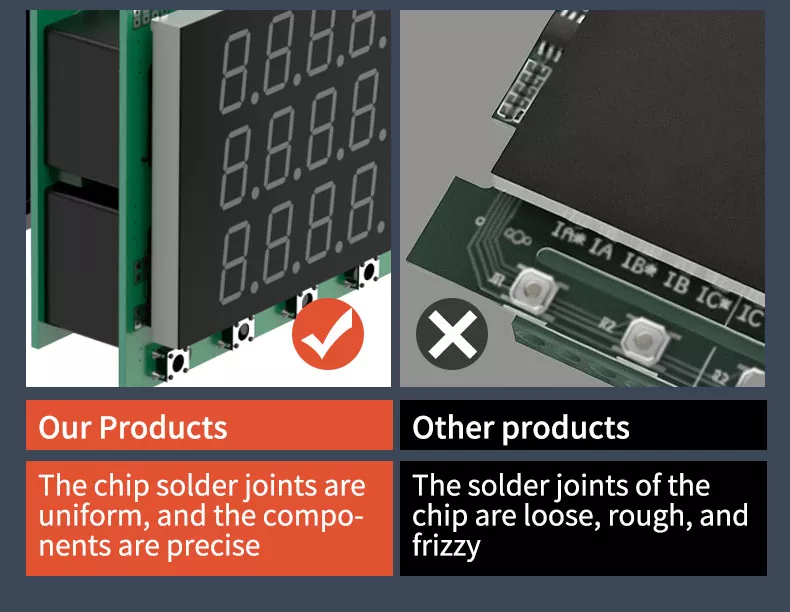

3．I NOSTRI PRODOTTI VS. ALTRI PRODOTTI

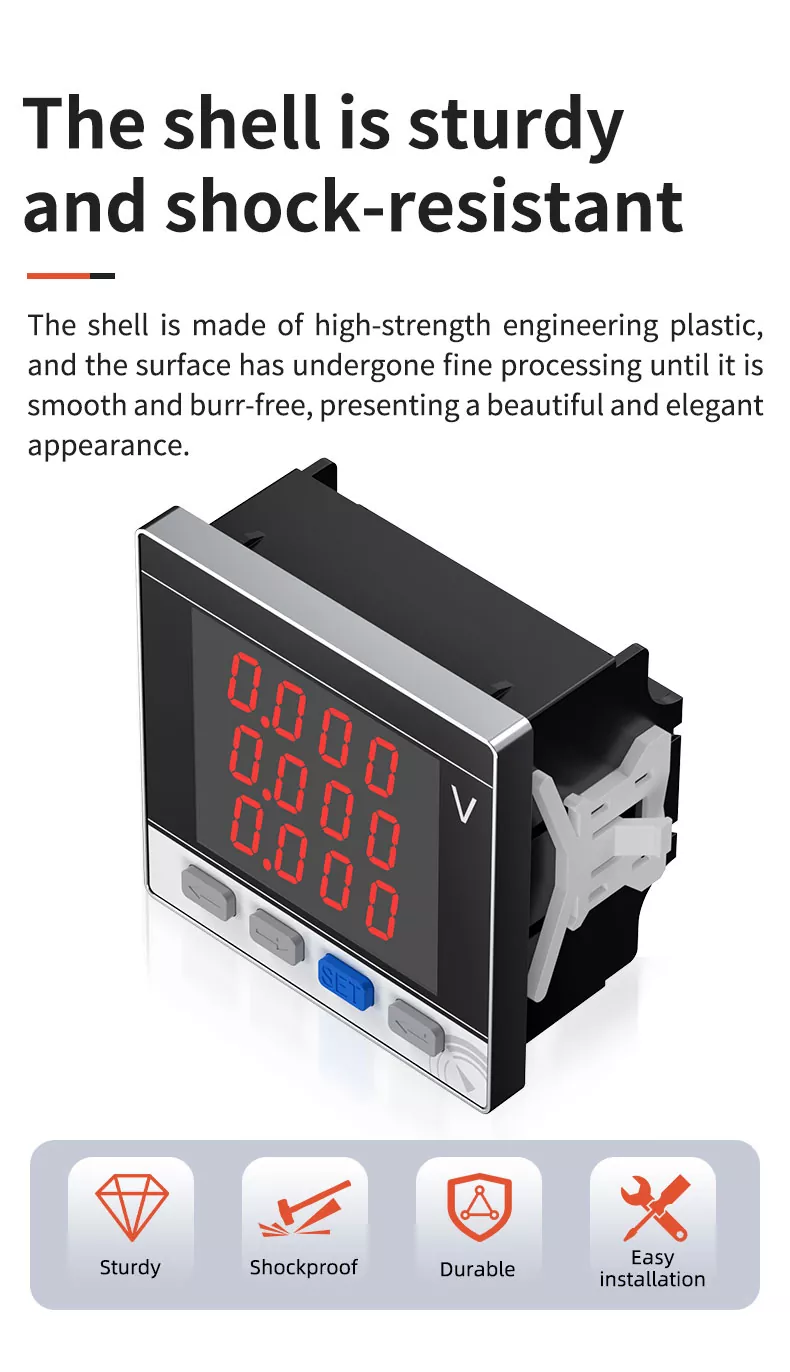

4.GUSCIO ROBUSTO E RESISTENTE AGLI URTI

La scocca è realizzata in plastica tecnica ad alta resistenza e la superficie è stata sottoposta a una lavorazione fine fino a renderla liscia e priva di bave, presentando un aspetto bello ed elegante. Ha un'eccellente resistenza agli urti e alla compressione, può resistere alle collisioni quotidiane e alle vibrazioni meccaniche e non si deformerà né danneggerà. Il materiale è anticorrosivo e antiinvecchiamento, adatto per un uso stabile a lungo termine in vari ambienti industriali complessi, con i vantaggi di un'installazione robusta, antiurto, durevole e facile.

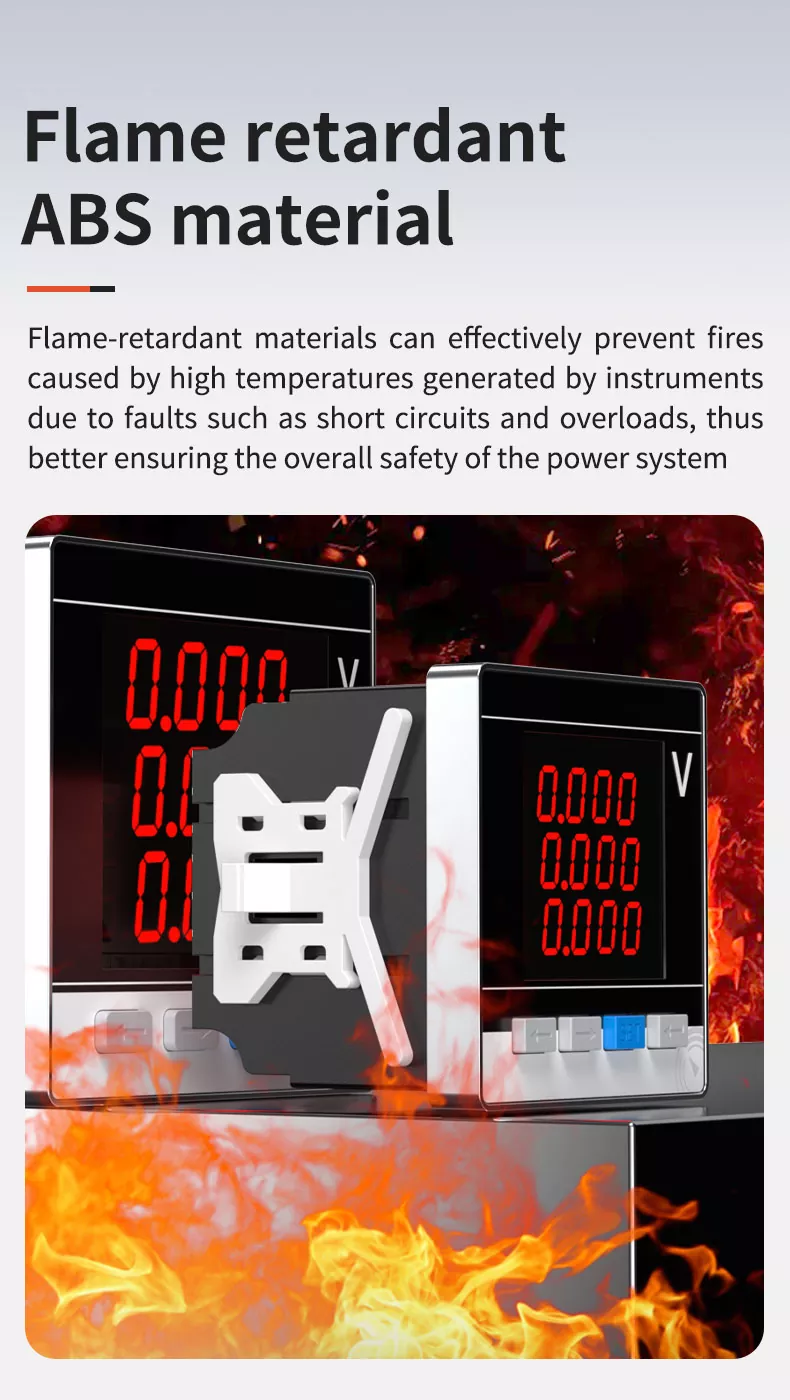

MATERIALE ABS IGNIFUGO

Il guscio adotta plastica tecnica ABS ignifuga ad alte prestazioni con eccellenti proprietà ignifughe e isolanti. Può inibire efficacemente la combustione e prevenire gli incendi causati dalle alte temperature generate dagli strumenti a causa di guasti quali cortocircuiti e sovraccarichi, garantendo così meglio la sicurezza generale del sistema di alimentazione. Il materiale è anche resistente agli acidi e agli alcali, resistente all'olio e anti-invecchiamento, con una lunga durata.

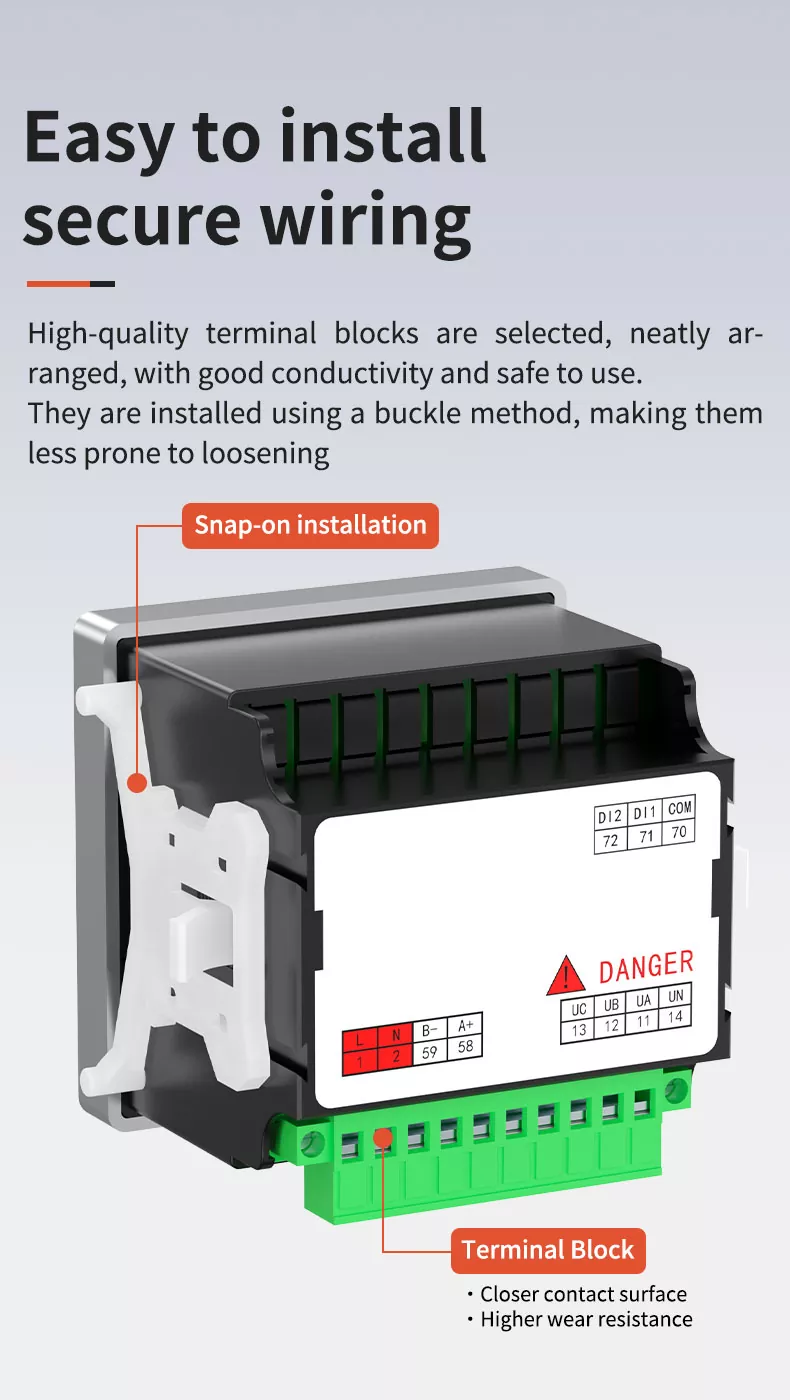

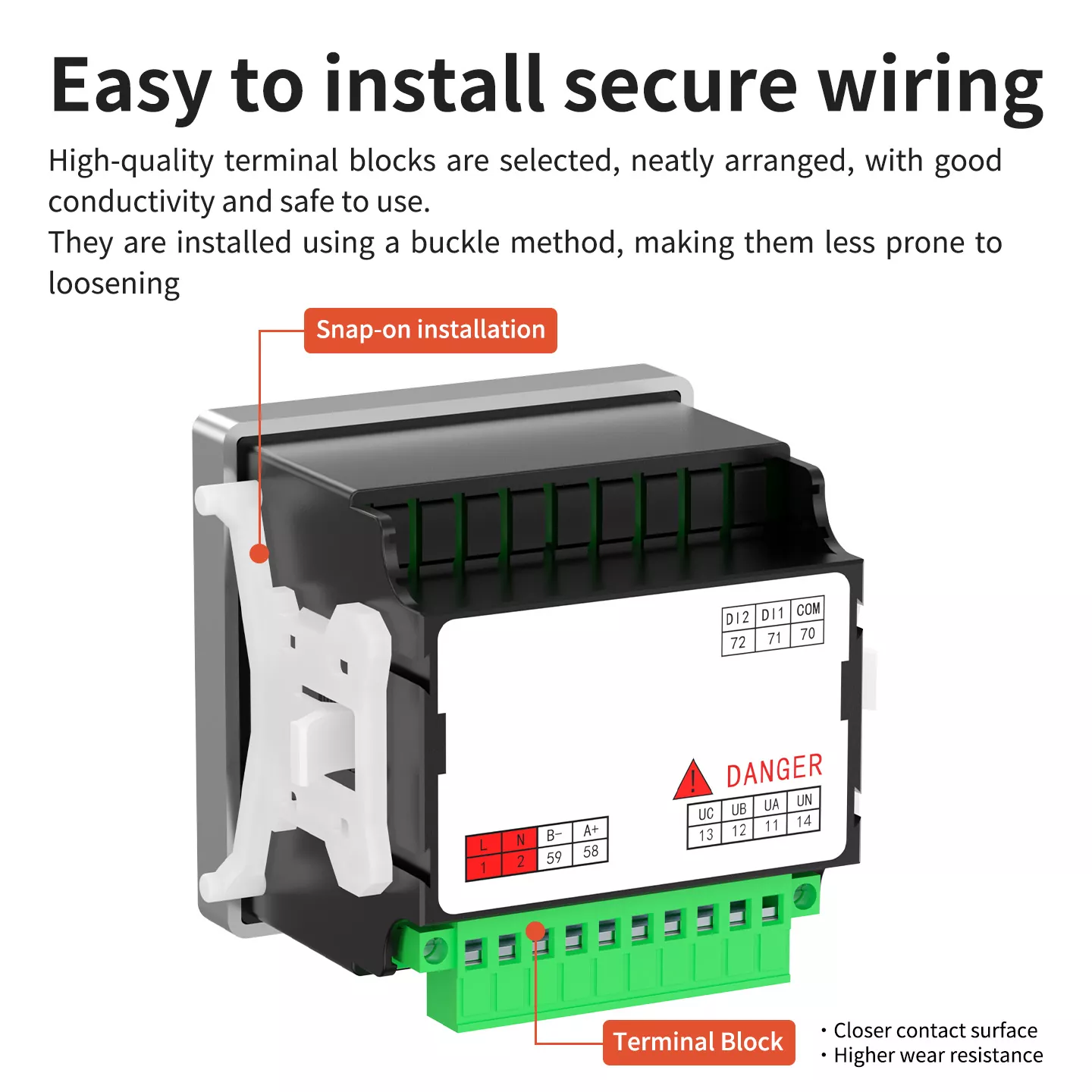

CABLAGGIO FACILE DA INSTALLARE E SICURO

Le morsettiere di alta qualità sono selezionate, disposte in modo ordinato, con buona conduttività e sicure da usare. Vengono installati utilizzando un metodo con fibbia (a scatto), che li rende meno inclini ad allentarsi. La morsettiera ha una superficie di contatto più stretta e una maggiore resistenza all'usura, garantendo un cablaggio sicuro e affidabile. Il design di installazione a scatto consente un'installazione e uno smontaggio rapidi, senza la necessità di strumenti complicati, adatto a vari scenari di montaggio a pannello.

METODO DI INSTALLAZIONE

1. Allineare il voltmetro con il foro di montaggio sul pannello dalla parte anteriore.

2. Inserire il voltmetro nel foro di montaggio finché non è a filo con il pannello.

3. Installare le clip a scatto dalla parte posteriore per fissare saldamente il voltmetro al pannello.

4. Collegare il cablaggio secondo lo schema di disposizione dei terminali e le istruzioni di cablaggio.

DIMENSIONI DEL PRODOTTO

Forniamo una gamma completa di modelli di voltmetro digitale LED trifase, comprese tre dimensioni comuni:

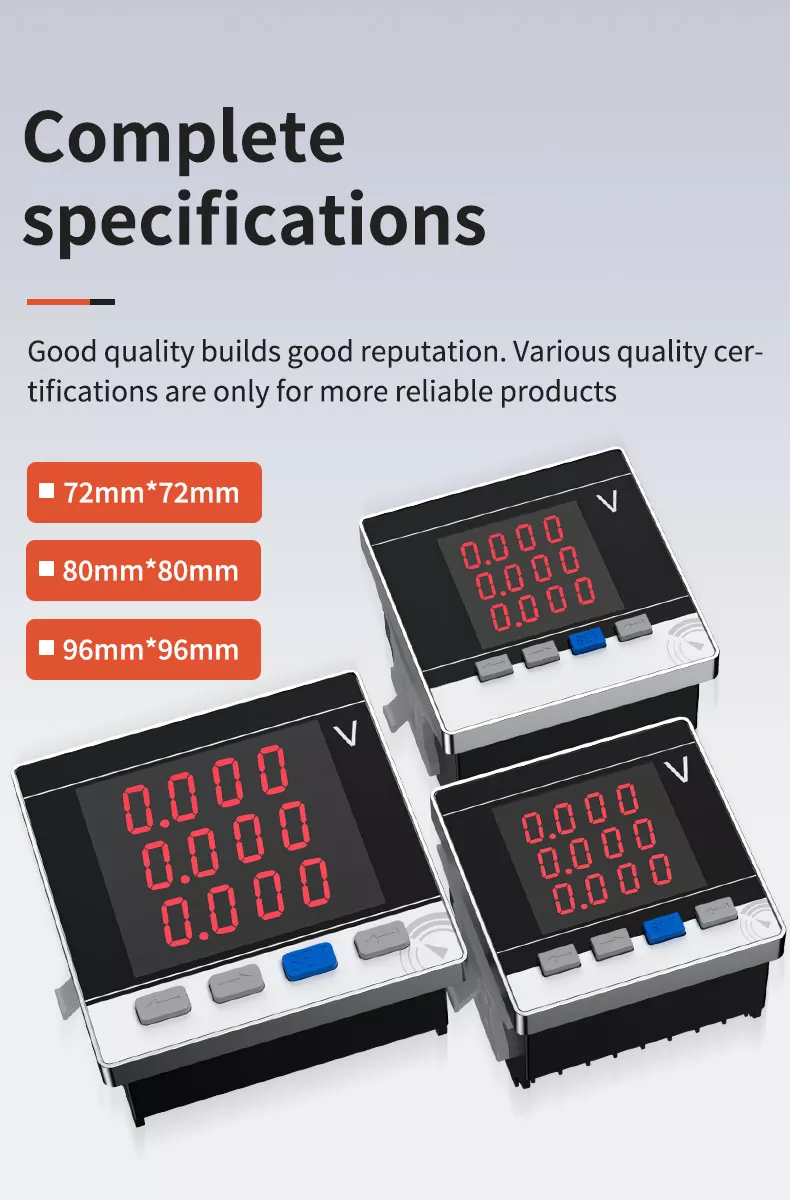

SPECIFICHE COMPLETE

Una buona qualità crea una buona reputazione. Varie certificazioni di qualità riguardano solo i prodotti più affidabili. Diversi modelli tra cui scegliere:

• 72 mm×72 mm

• 80 mm×80 mm

• 96 mm×96 mm

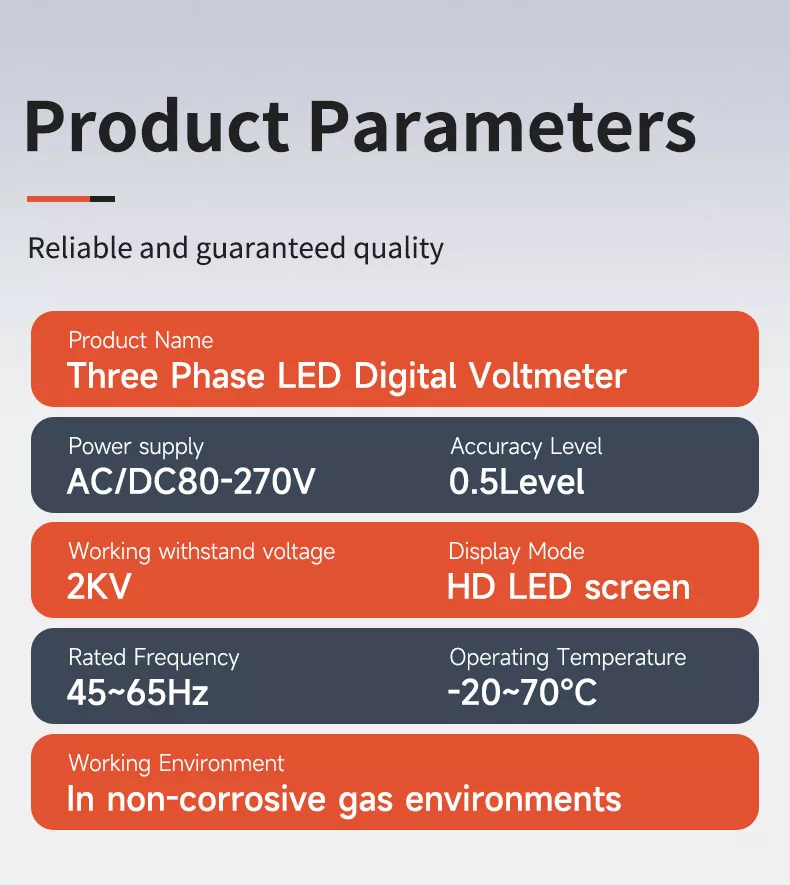

PARAMETRI DEL PRODOTTO

DISPOSIZIONE CABLAGGIO E TERMINALI

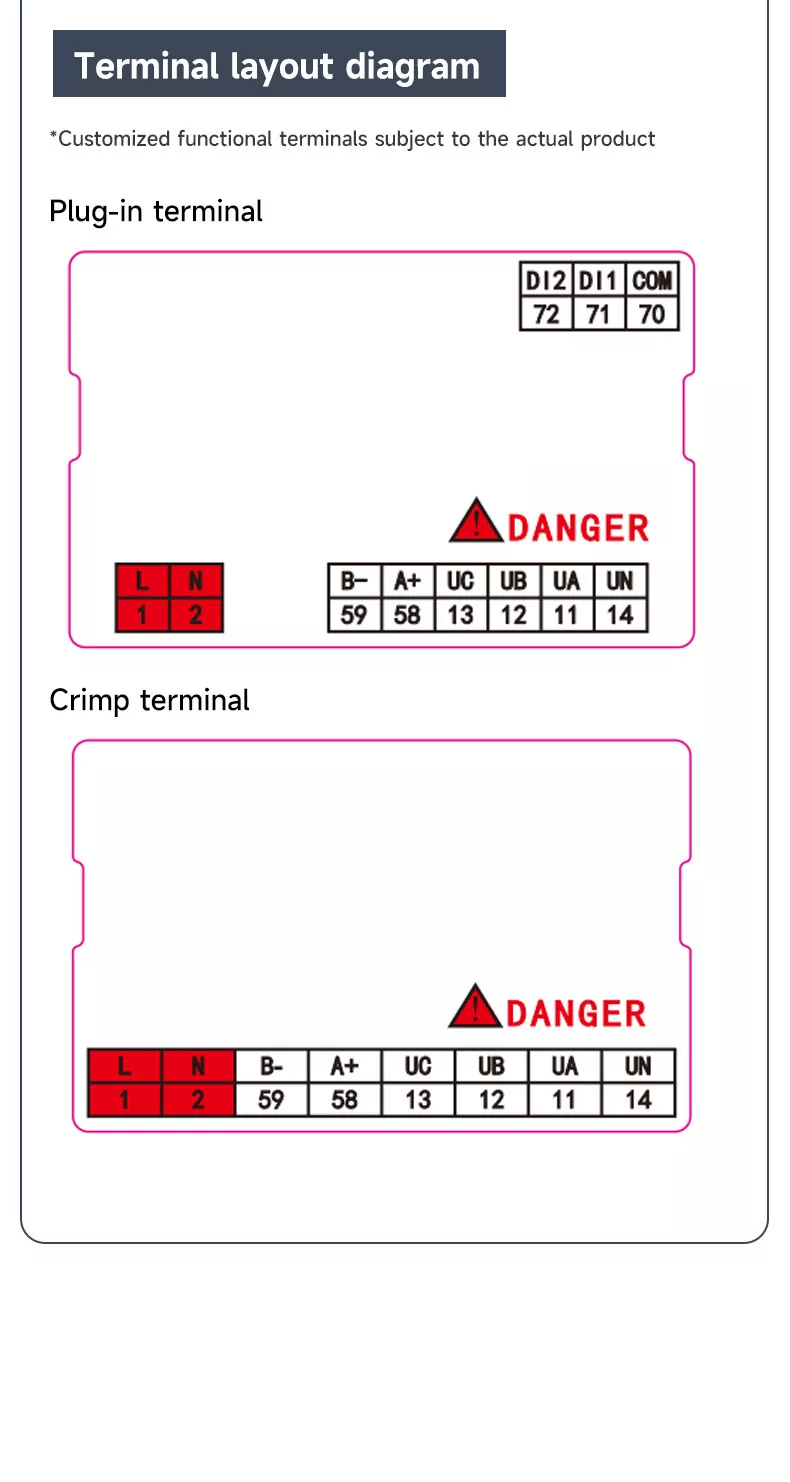

SCHEMA LAYOUT TERMINALI

• Terminale a innesto: include terminali di alimentazione ausiliaria (L/N), comunicazione (A+/B) e ingresso tensione (UA/UB/UC/UN).

• Terminale a crimpare: layout semplificato per la misurazione della tensione di base e l'alimentazione, adatto per applicazioni standard.

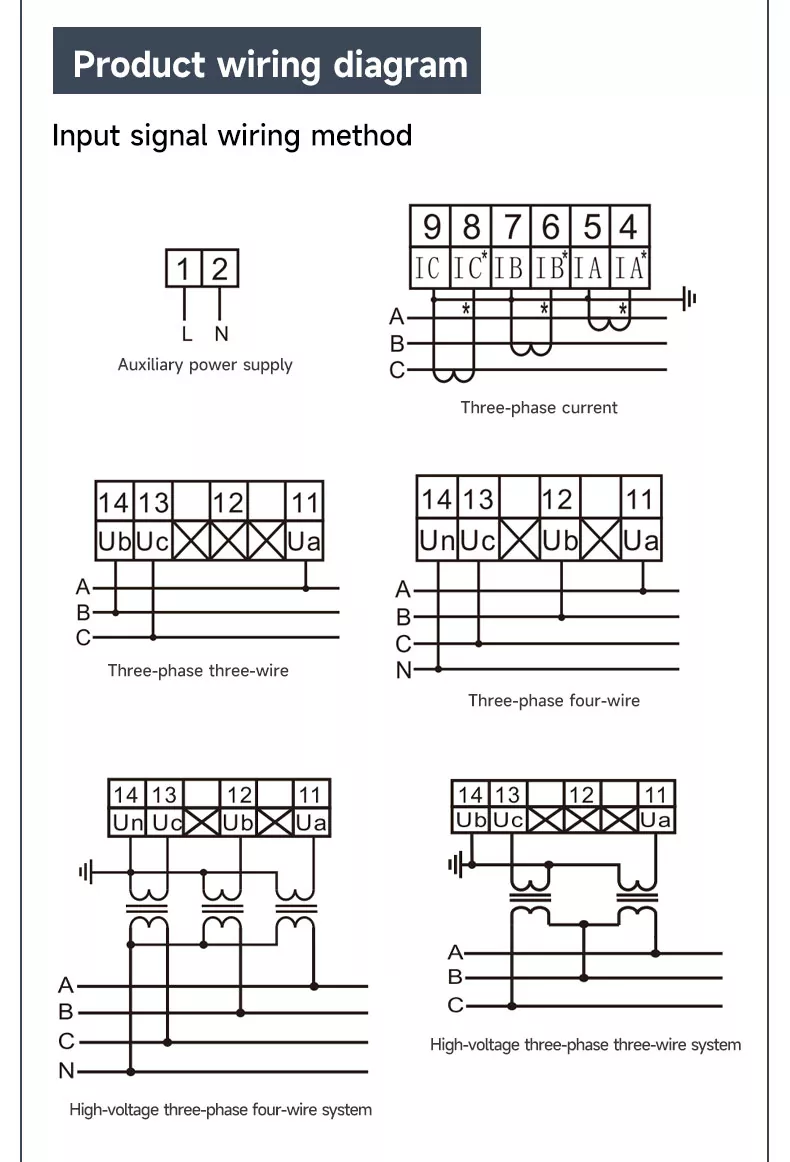

SCHEMA ELETTRICO DEL PRODOTTO

Supporta più modalità di cablaggio:

• Sistema trifase a tre fili (con/senza trasformatore di tensione)

• Sistema trifase a quattro fili (con/senza trasformatore di tensione)

• Sistema trifase a tre/quattro fili ad alta tensione (con trasformatore di tensione)

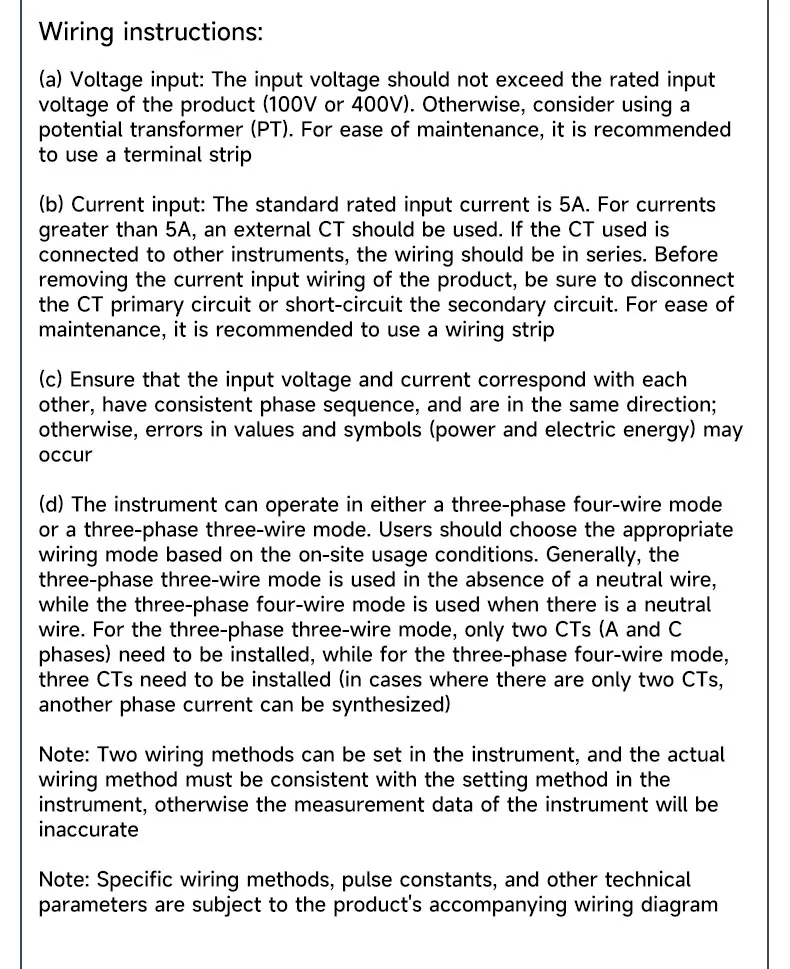

ISTRUZIONI DI CABLAGGIO

Ingresso di tensione: la tensione di ingresso non deve superare la tensione di ingresso nominale del prodotto (100 V o 400 V). Altrimenti, considera l'utilizzo di un potenziale trasformatore (PT). Per facilitare la manutenzione, si consiglia di utilizzare una morsettiera.

Ingresso corrente: la corrente di ingresso nominale standard è 5 A. Per correnti superiori a 5 A è necessario utilizzare un TA esterno. Se il TA utilizzato è collegato ad altri strumenti, il cablaggio deve essere in serie. Prima di rimuovere il cablaggio di ingresso corrente del prodotto, assicurarsi di scollegare il circuito primario del trasformatore di corrente o di cortocircuitare il circuito secondario.

Sequenza di fase: assicurarsi che la tensione e la corrente in ingresso corrispondano tra loro, abbiano una sequenza di fase coerente e siano nella stessa direzione; in caso contrario potrebbero verificarsi errori nei valori e nei simboli.

Modalità di cablaggio: lo strumento può funzionare in modalità trifase a quattro fili o trifase a tre fili. Gli utenti devono scegliere la modalità di cablaggio appropriata in base alle condizioni di utilizzo del sito.

CERTIFICAZIONE AUTOREVOLE

Il nostro voltmetro digitale a LED trifase ha superato test e certificazioni di laboratorio professionali, in linea con gli standard di settore nazionali e internazionali. L'intero processo di produzione implementa un rigoroso controllo di qualità, inclusa la calibrazione della precisione, test di resistenza alla tensione, test di invecchiamento e altri collegamenti, garantendo l'accuratezza, la sicurezza e la stabilità di ciascun prodotto. La certificazione autorevole fornisce una forte garanzia per l'approvvigionamento di grandi quantità di clienti globali e la cooperazione a lungo termine.

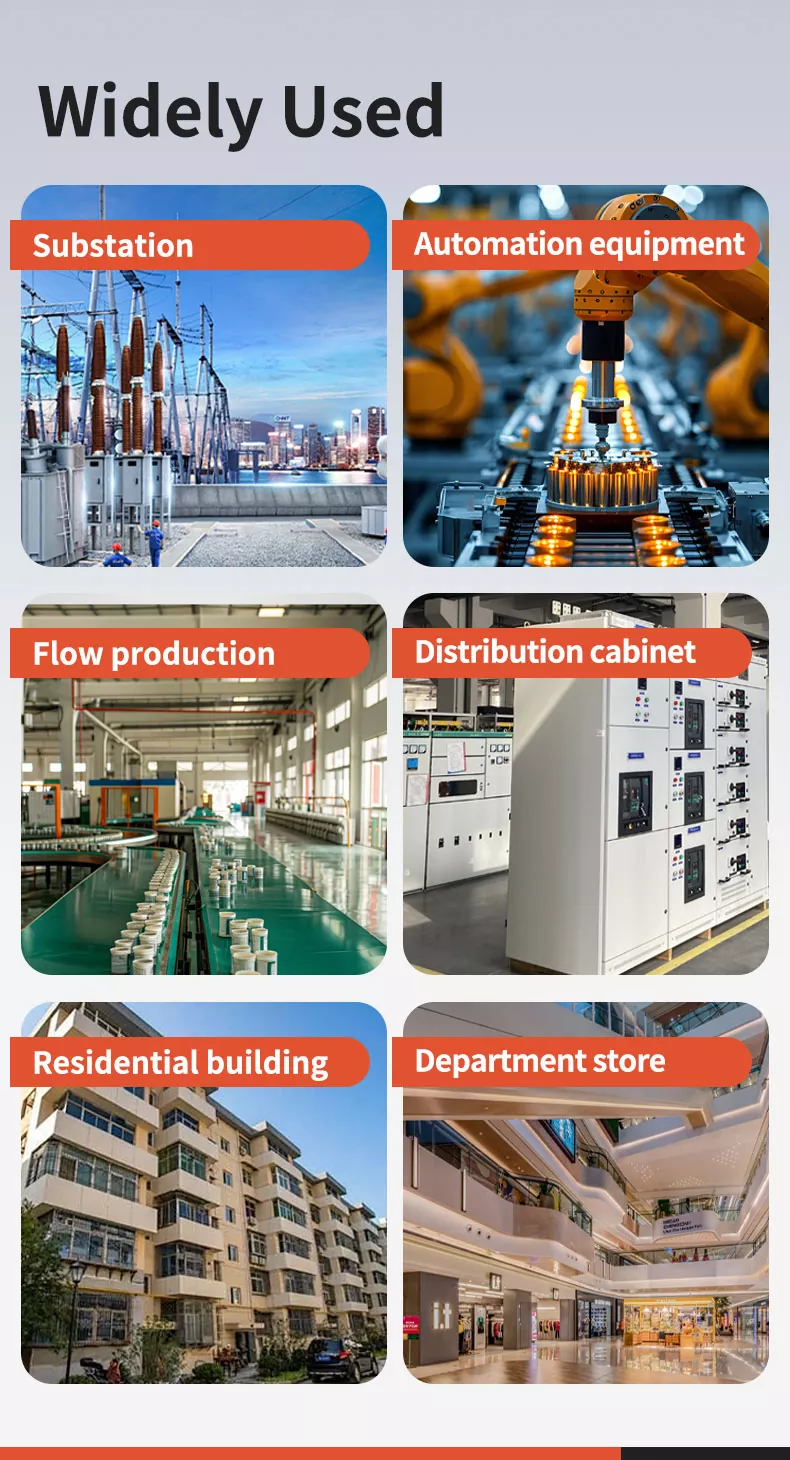

AMPIO UTILIZZO

Il nostro voltmetro digitale a LED trifase è ampiamente utilizzato in:

• SOTTOSTAZIONE: Monitoraggio della potenza e misura della tensione

• APPARECCHIATURE DI AUTOMAZIONE: Controllo di processi industriali e monitoraggio della tensione

• FLUSSO DI PRODUZIONE: Monitoraggio e statistiche dei consumi energetici in fabbrica

• QUADRO DI DISTRIBUZIONE: Misurazione e protezione della tensione del sistema di distribuzione dell'energia

• EDILIZIA RESIDENZIALE: misurazione intelligente dell'energia e gestione dell'energia domestica

• GRANDI MAGAZZINI: statistiche e analisi del consumo energetico degli edifici commerciali

Domande frequenti

1.QUAL È LA FUNZIONE PRINCIPALE DI QUESTO PRODOTTO?

Viene utilizzato principalmente per misurare e monitorare la tensione trifase nei sistemi di alimentazione CA, con funzioni di misurazione programmabile, display LED e comunicazione digitale.

2.QUAL È IL LIVELLO DI PRECISIONE?

Adotta un'elevata precisione di livello 0,5, che soddisfa gli standard di misurazione industriali, garantendo un'acquisizione accurata dei dati di tensione.

3.QUALI TAGLIE SONO DISPONIBILI?

Forniamo tre dimensioni comuni: 72 mm×72 mm, 80 mm×80 mm e 96 mm×96 mm, per soddisfare le diverse esigenze di installazione.

4.QUAL È IL METODO DI INSTALLAZIONE?

Adotta il montaggio a pannello a scatto, semplice e stabile, adatto a vari armadi di distribuzione e apparecchiature elettriche.

5. SUPPORTA LA COMUNICAZIONE DIGITALE?

Sì, supporta le funzioni di comunicazione digitale, che possono realizzare il caricamento dei dati e il monitoraggio remoto, adatti a sistemi di gestione intelligente dell'energia.

6.QUAL È IL CAMPO DI TEMPERATURA OPERATIVA?

La temperatura operativa standard è 20~70°C e i modelli migliorati possono resistere fino a 75°C, adatti a vari ambienti industriali.

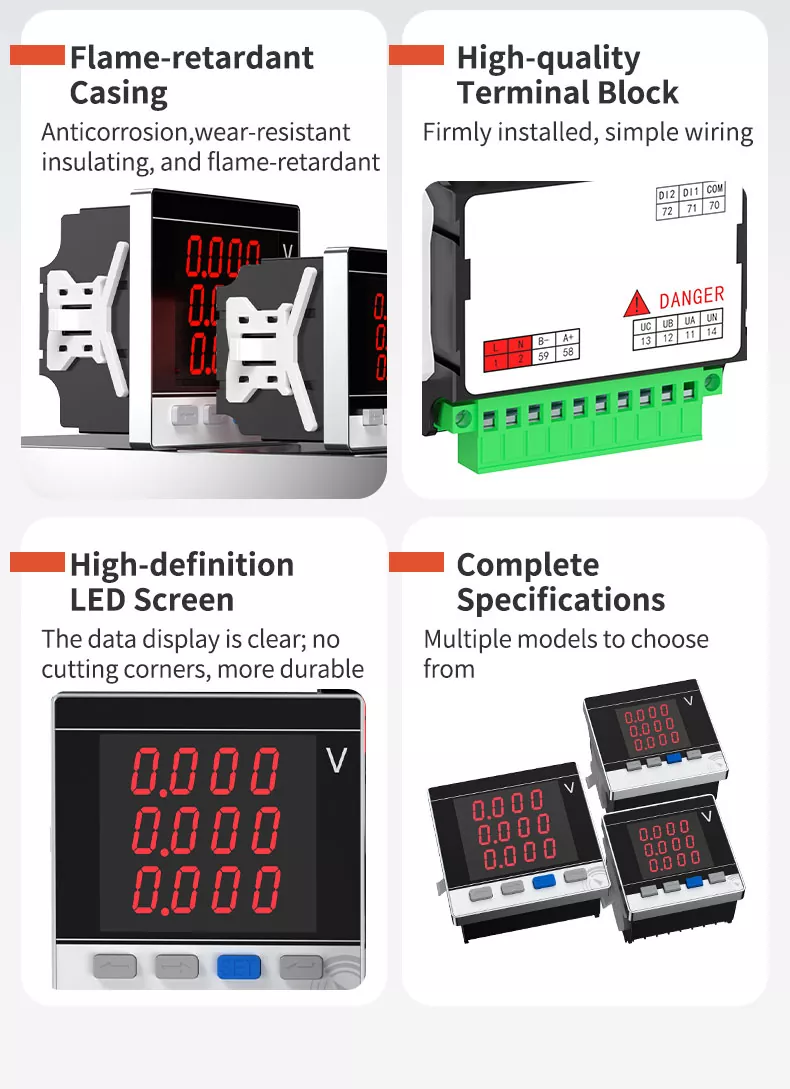

QUATTRO PUNTI DI VENDITA FONDAMENTALI

• INVOLUCRO IGNIFUGO: anticorrosivo, resistente all'usura, isolante e ignifugo, garantisce un utilizzo sicuro a lungo termine.

• MORSETTIERA DI ALTA QUALITÀ: cablaggio semplice, installato saldamente, con contatto più stretto e maggiore resistenza all'usura.

• SCHERMO LED AD ALTA DEFINIZIONE: visualizzazione chiara dei dati, senza scorciatoie, più durevole e facile da leggere.

• SPECIFICHE COMPLETE: diversi modelli (72/80/96 mm) tra cui scegliere, adatti a vari scenari di installazione.

SINTESI DEI VANTAGGI

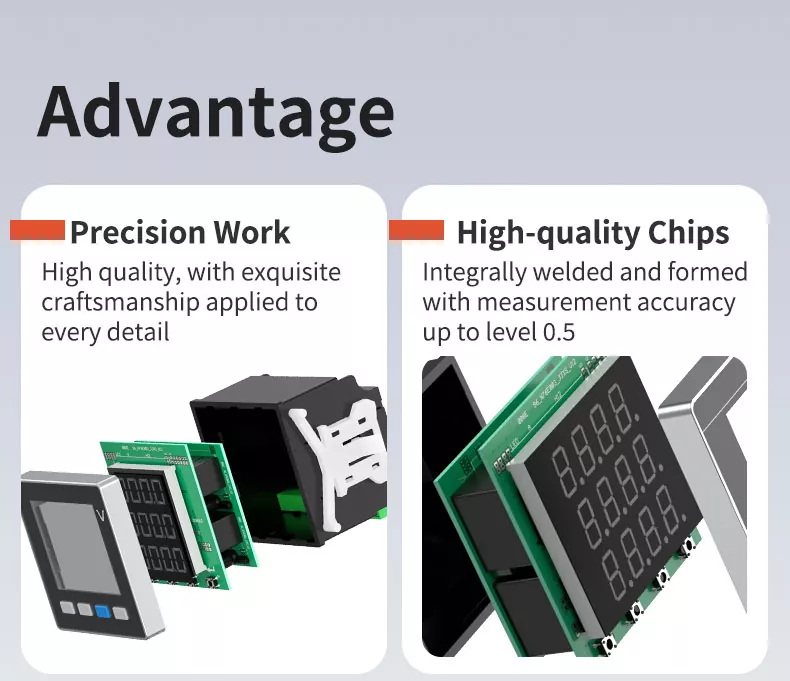

• LAVORO DI PRECISIONE: alta qualità, con squisita maestria applicata ad ogni dettaglio.

• TRUCIOLI DI ALTA QUALITÀ: saldati integralmente e formati con precisione di misura fino al livello 0,5.
