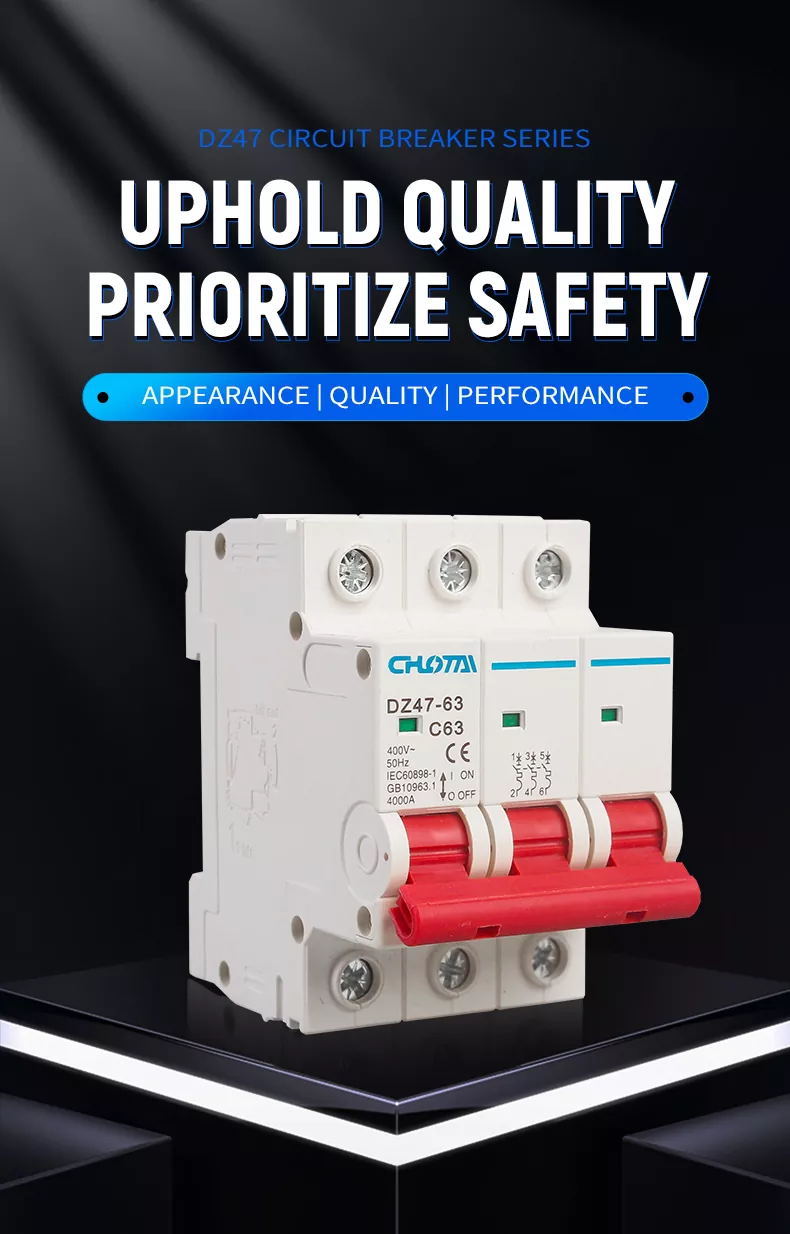

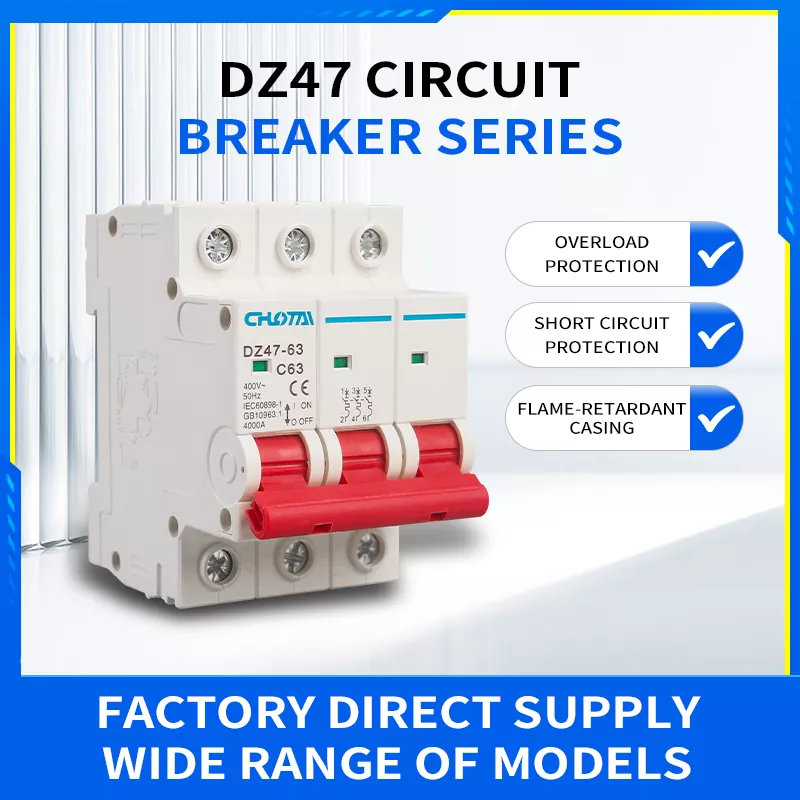

Interruttore automatico miniaturizzato 3P 63A DZ47

Eton è un produttore e fornitore professionale cinese di interruttori automatici miniaturizzati 3P 63A DZ47, che offre soluzioni di protezione dei circuiti ad alte prestazioni all'ingrosso per acquirenti globali. Progettato per sistemi di alimentazione trifase da 400 V, questo interruttore automatico disconnette automaticamente l'alimentazione in condizioni di sovraccarico o cortocircuito, prevenendo efficacemente rischi elettrici e danni alle apparecchiature. Prodotto con materiale PC ignifugo di alta qualità e ingegneria di precisione, presenta una struttura durevole, un funzionamento facile da usare e una lunga durata. Conforme agli standard IEC60898-1 e GB10963.1, è ampiamente applicato in armadi di distribuzione, edifici residenziali, apparecchiature industriali e sistemi di alimentazione commerciali. Con qualità stabile, fornitura diretta in fabbrica e supporto OEM/ODM, Eton garantisce soluzioni affidabili per esigenze di acquisto di grandi quantità.

NUOVO AGGIORNAMENTO DI QUALITÀ E PIÙ DUREVOLE

Il nostro MCB DZ47-63 è un produttore e fornitore cinese affidabile per le esigenze di protezione dei circuiti all'ingrosso, che offre qualità migliorata e prestazioni stabili per gli acquirenti globali. Dalla selezione dei materiali all'assemblaggio finale, ogni componente viene rigorosamente ispezionato per garantire sicurezza e durata costanti.

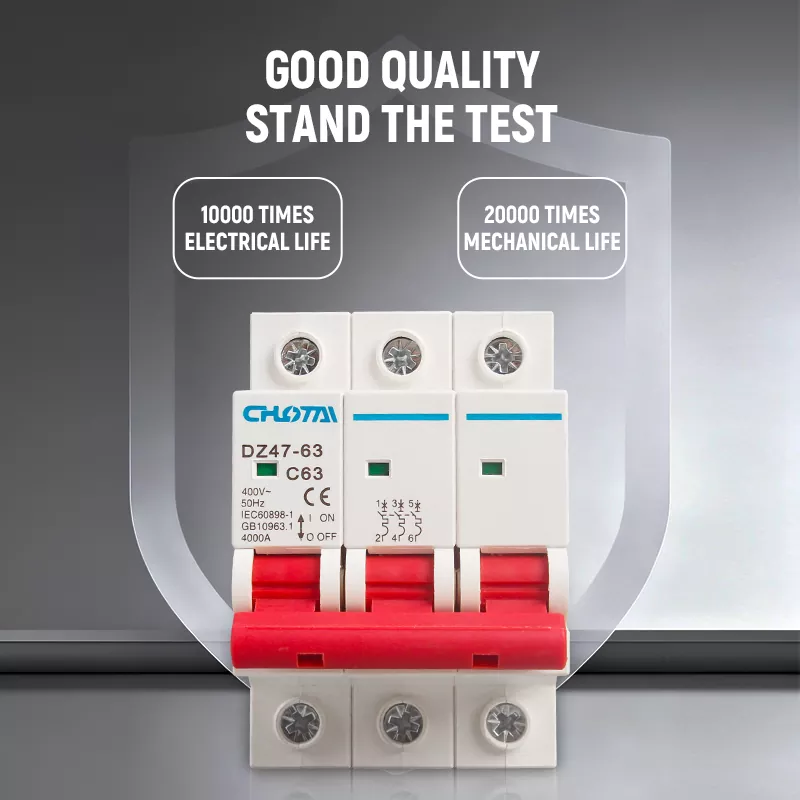

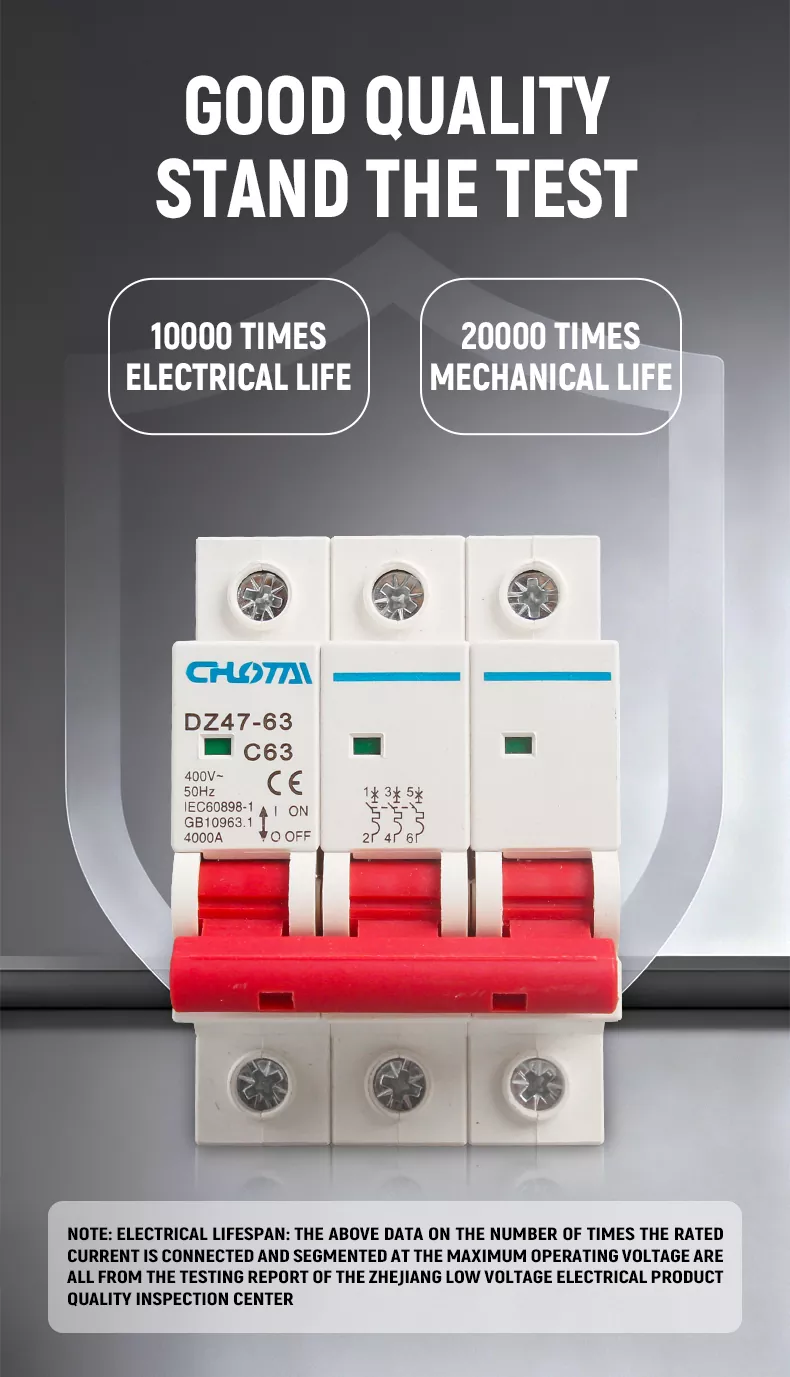

È dotato di10.000 volte la vita elettricaE20.000 volte la vita meccanica, completamente testato e certificato dal Centro di ispezione qualità dei prodotti elettrici a bassa tensione di Zhejiang. Il guscio termoindurente ignifugo offre un'eccellente resistenza al calore, resistenza agli urti e prestazioni autoestinguenti, mentre i terminali in rame di alta qualità garantiscono una conduttività stabile e un'efficiente trasmissione di corrente.

Prima della consegna, ciascuna unità viene sottoposta a severi test di invecchiamento e di resistenza alla tensione, garantendo un funzionamento stabile a lungo termine anche in ambienti difficili ed esigenti. Grazie alla capacità di fornitura in fabbrica e al supporto OEM/ODM professionale, Eton offre soluzioni MCB DZ47-63 affidabili per applicazioni industriali, commerciali e residenziali.

ANALISI STRUTTURALE

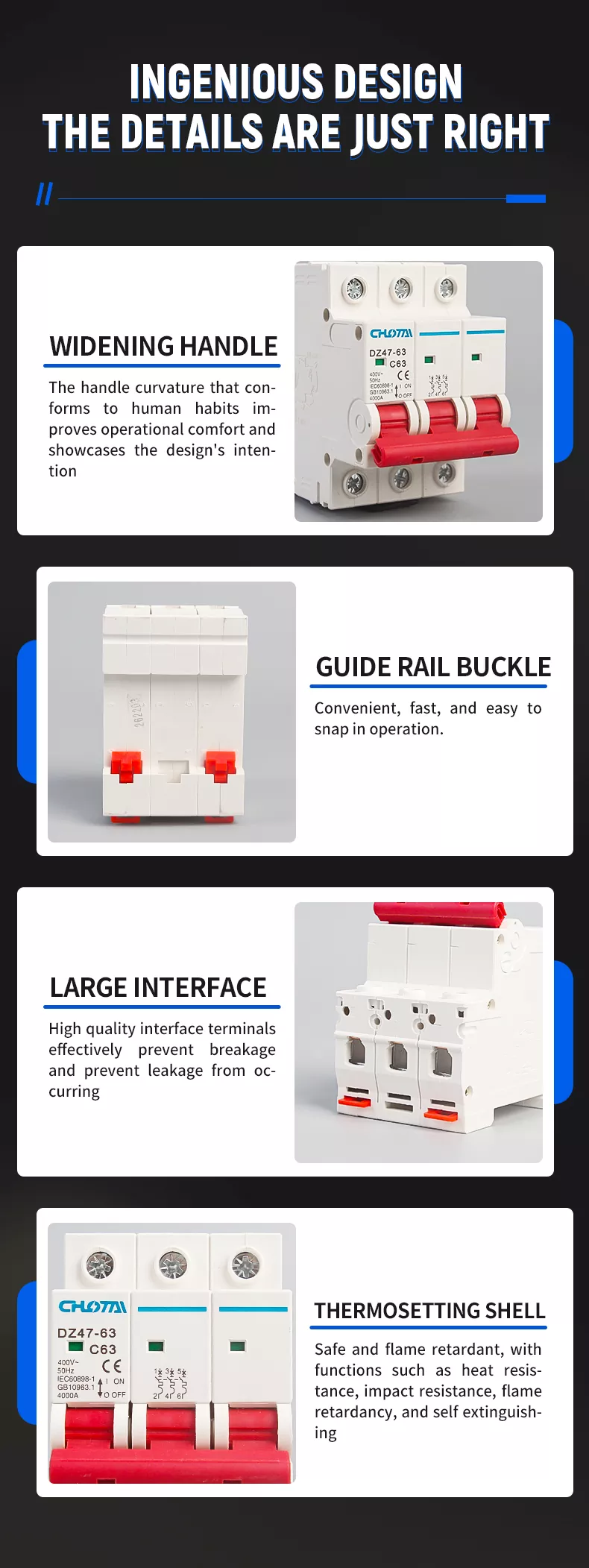

L'MCB adotta una struttura compatta e scientifica, con 4 punti salienti del design principale:

1. MANIGLIA TIPO D ALLARGATA: Curvatura ergonomica per un funzionamento confortevole, facile da accendere/spegnere.

2. FIBBIA DELLA GUIDA: Montaggio su guida DIN standard da 35 mm, installazione a scatto comoda e veloce.

3. TERMINALI DI INTERFACCIA DI GRANDI DIMENSIONI: I terminali di alta qualità prevengono rotture e perdite, garantendo un cablaggio sicuro.

4. GUSCIO TERMOINDURENTE: Ignifugo, resistente al calore, antiurto e autoestinguente per la massima sicurezza.

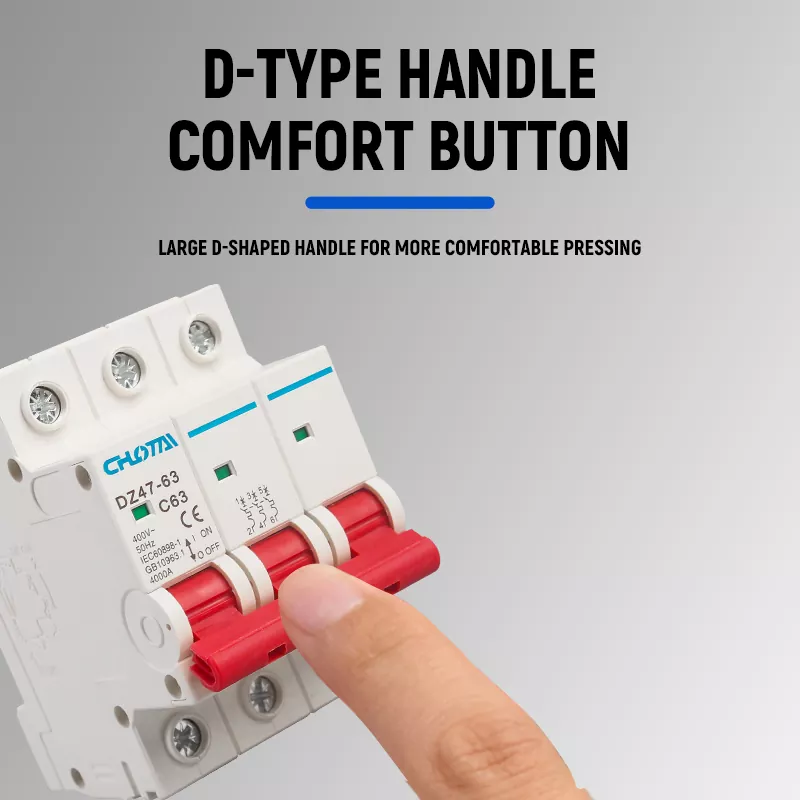

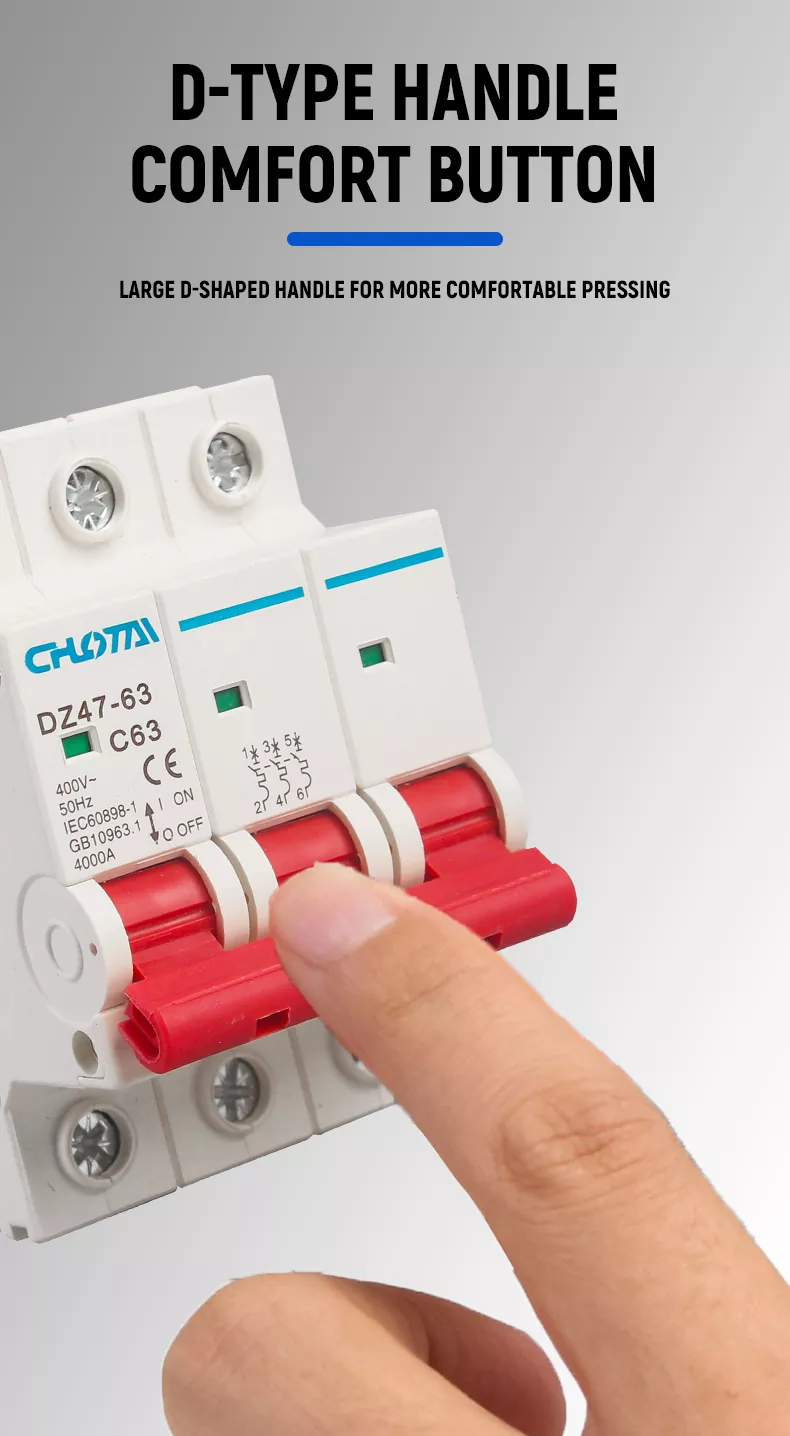

MANIGLIA ERGONOMICA DI TIPO D PER UN FUNZIONAMENTO CONFORTEVOLE

Dotato di una grande maniglia a forma di D progettata per adattarsi alle abitudini operative umane. Il design allargato e curvo offre a presa comoda, riducendo l'affaticamento operativo durante i cambi frequenti. La maniglia rossa ad alta visibilità garantisce chiarezza riconoscimento dello stato, facilitando il funzionamento anche in ambienti poco illuminati.

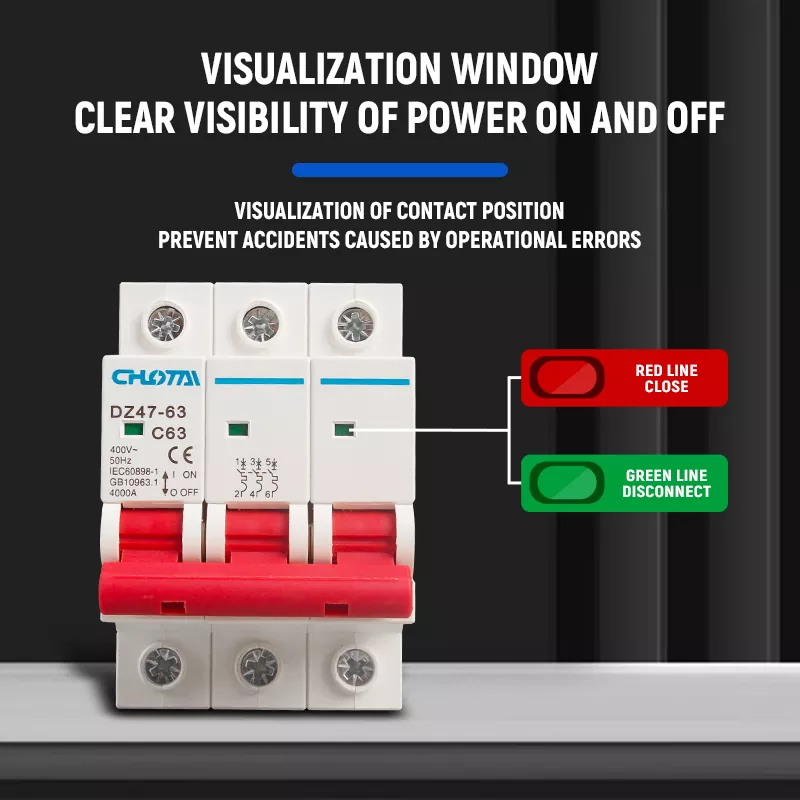

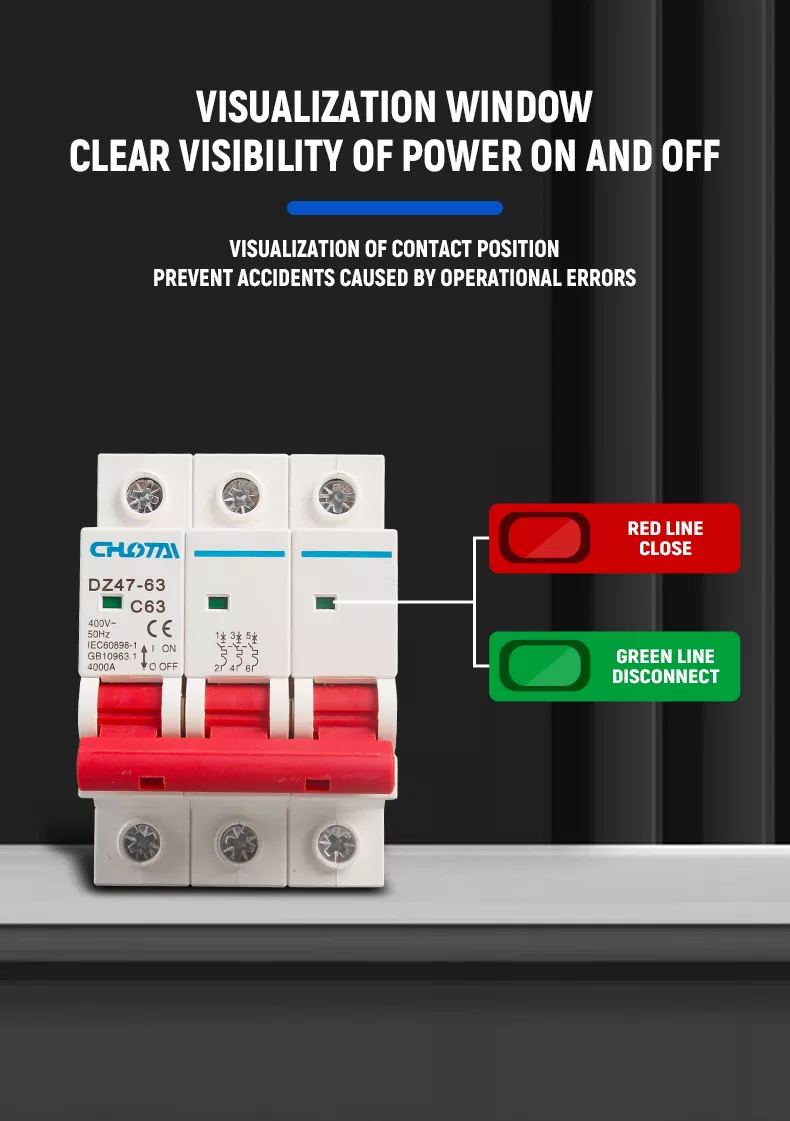

FINESTRA DI VISUALIZZAZIONE PER CHIARA INDICAZIONE DELLO STATO

La finestra di posizione del contatto visivo integrata mostra chiaramente lo stato dell'alimentazione: il verde indica che il circuito è scollegato, il rosso indica che il circuito è chiuso. Ciò previene gli incidenti causati da errori operativi, consentendo agli utenti di confermare immediatamente lo stato di funzionamento dell'interruttore.

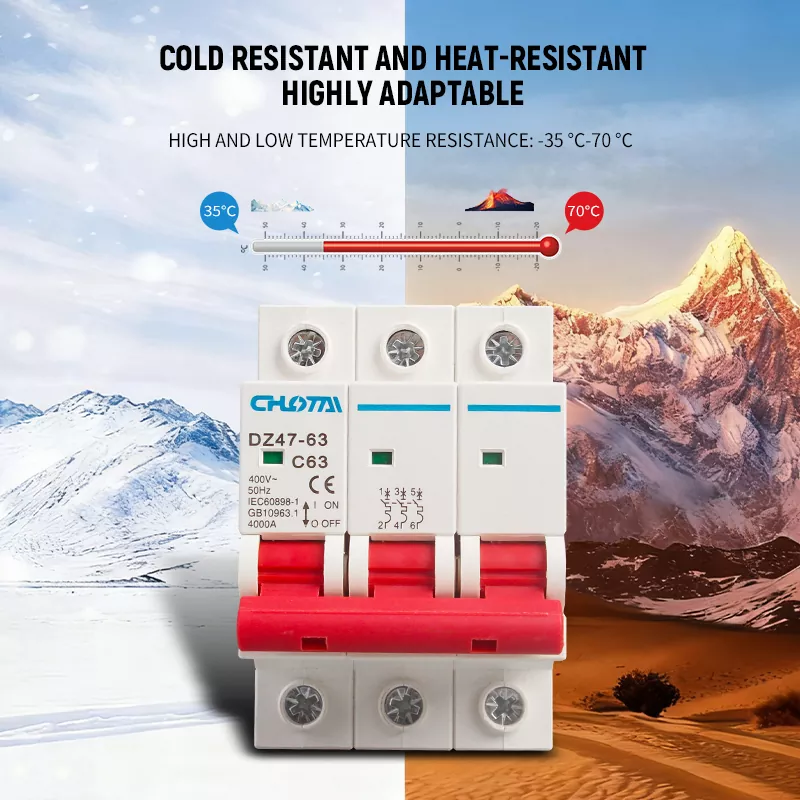

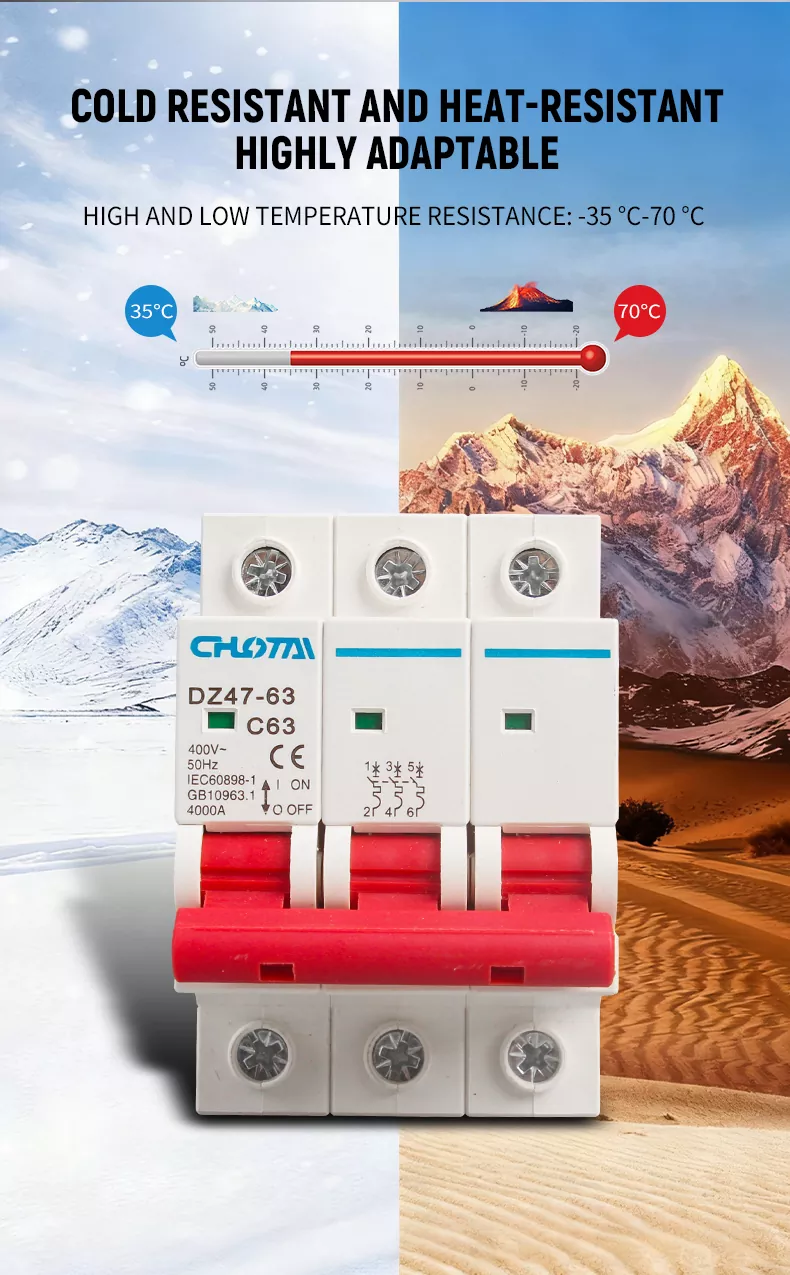

AMPIA ADATTABILITÀ ALLE TEMPERATURE

L'MCB presenta un'eccellente resistenza alle alte e basse temperature, con un intervallo di temperature di esercizio diDa -35°C a 70°C. Funziona stabilmente in condizioni di freddo estremo (ad esempio, regioni alpine) e alte temperature (ad esempio, deserto, officine industriali) ambienti, garantendo una protezione affidabile del circuito in varie condizioni climatiche.

I NOSTRI PRODOTTI VS. ALTRI PRODOTTI

VANTAGGIO FONDAMENTALE

PROTEZIONE DA CORTO CIRCUITO E SOVRACCARICO: Interviene automaticamente per interrompere l'alimentazione durante i guasti, prevenendo incendi elettrici.

MATERIALE IGNIFUGO: Guscio termoindurente con eccellente resistenza al fuoco, che garantisce sicurezza in condizioni estreme.

INSTALLAZIONE FACILE: Montaggio su guida DIN standard da 35 mm, installazione rapida a scatto, compatibile con tutti gli armadi di distribuzione.

LUNGA DURATA: 10.000 cicli elettrici e 20.000 cicli meccanici, durevoli per un uso a lungo termine.

CHIARA INDICAZIONE DI STATO: Finestra visiva per lo stato dell'alimentazione in tempo reale, prevenendo errori operativi.

AMPIA APPLICABILITÀ: modello 3P 63A adatto per sistemi trifase 400V, soddisfacendo esigenze residenziali, commerciali e industriali.

SEI PUNTI DI VENDITA FONDAMENTALI

• PROTEZIONE DA SOVRACCARICO E CORTO CIRCUITO: Doppia protezione per salvaguardare circuiti e apparecchiature elettriche.

• GUSCIO IGNIFUGO: Materiale termoindurente ad alta resistenza, resistente al calore, agli urti ed autoestinguente.

• MANIGLIA ERGONOMICA: Design allargato di tipo D per un funzionamento comodo e senza sforzo.

• FINESTRA DI STATO VISIVA: Chiara indicazione on/off, eliminando i rischi operativi.

• AMPIA RESISTENZA ALLA TEMPERATURA: Intervallo di funzionamento da -35°C a 70°C, adattabile a tutti gli ambienti.

• CERTIFICAZIONE AUTOREVOLE: Certificato CE, CCC, conforme agli standard di sicurezza internazionali.

GUSCIO ROBUSTO E IGNIFUGO

La calotta è realizzata in materiale PC termoindurente ad alte prestazioni, con una superficie liscia, senza bave ed eccellente resistenza meccanica. È dotato di eccezionale ritardante di fiamma, resistenza al calore, resistenza agli urti e proprietà autoestinguenti, prevenendo efficacemente incendi causati da cortocircuiti e sovraccarichi. Il materiale è anche anti-invecchiamento e resistente alla corrosione, garantendo un utilizzo sicuro a lungo termine in vari ambienti complessi.

TERMINALI DI ALTA QUALITÀ E CABLAGGIO FACILE

Dotato di terminali di interfaccia di grandi dimensioni e di alta qualità realizzati in rame ad alta conduttività. Il cablaggio della piastra di pressione il design della scheda garantisce un cablaggio sicuro e stabile, prevenendo efficacemente rotture e perdite. L'ampio spazio terminale accoglie cavi spessi, rendendo l'installazione più semplice e affidabile.

MONTAGGIO SU GUIDA DIN STANDARD

Progettato per l'installazione di guide guida DIN standard da 35 mm, con una comoda fibbia a scatto. È compatibile con tutti armadi di distribuzione standard, che consentono un'installazione e uno smontaggio rapidi e senza attrezzi, adatti per una rapida implementazione in vari scenari di distribuzione dell’energia.

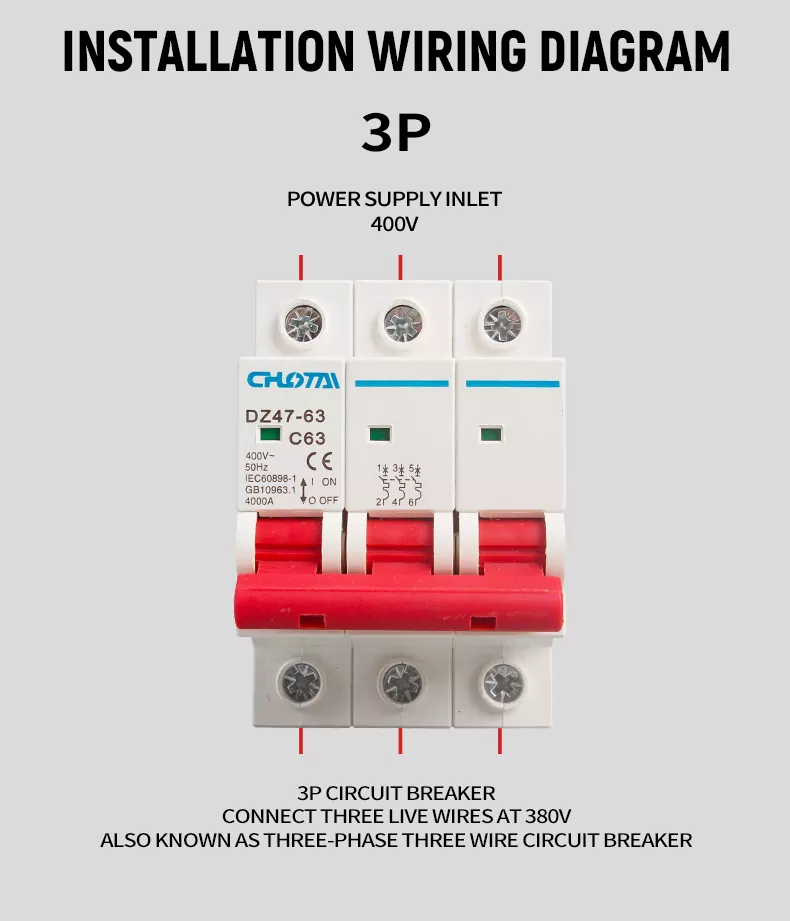

SCHEMA ELETTRICO INSTALLAZIONE 3P

Collegare l'ingresso dell'alimentazione trifase da 400 V ai terminali superiori dell'MCB 3P.

Collegare il carico (apparecchiatura) ai terminali inferiori dell'MCB.

Assicurarsi che tutti i cavi siano serrati saldamente per evitare il surriscaldamento.

Accendere l'MCB per confermare la normale alimentazione.

Nota: questo interruttore automatico 3P è un dispositivo trifase a tre fili, utilizzato per collegare tre fili sotto tensione per 380 V/400 V. sistemi di alimentazione trifase.

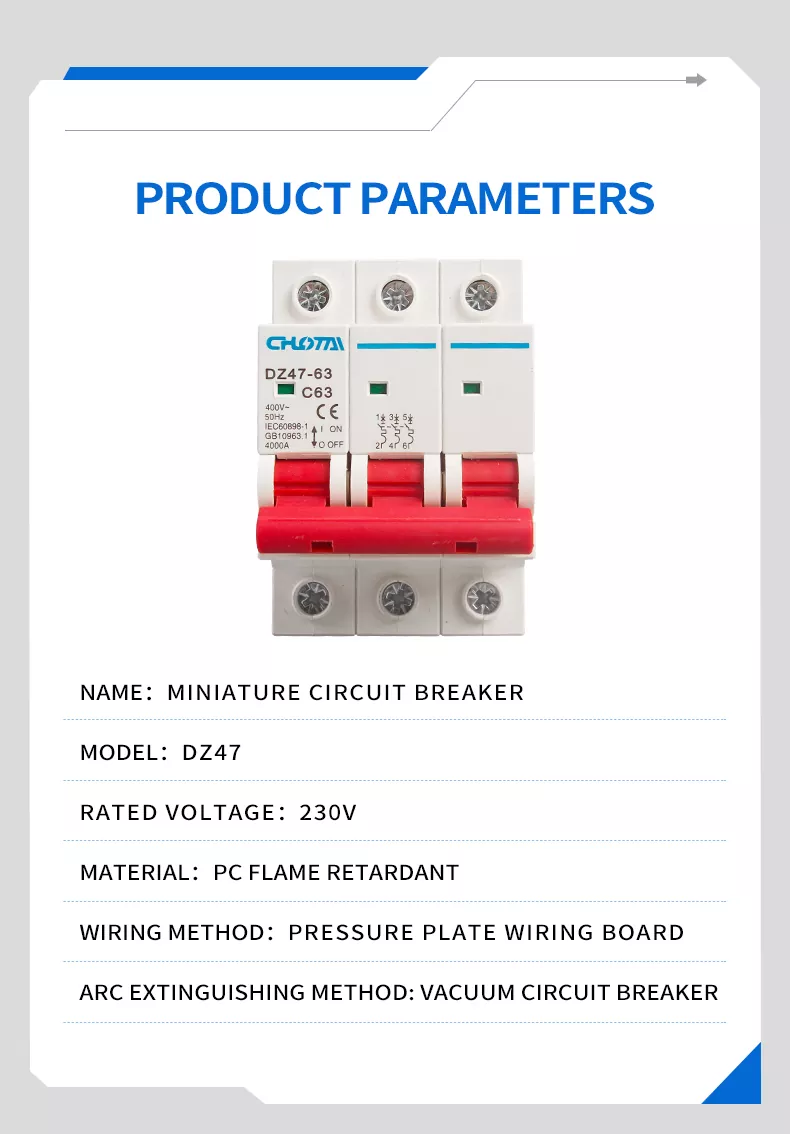

PARAMETRI DEL PRODOTTO

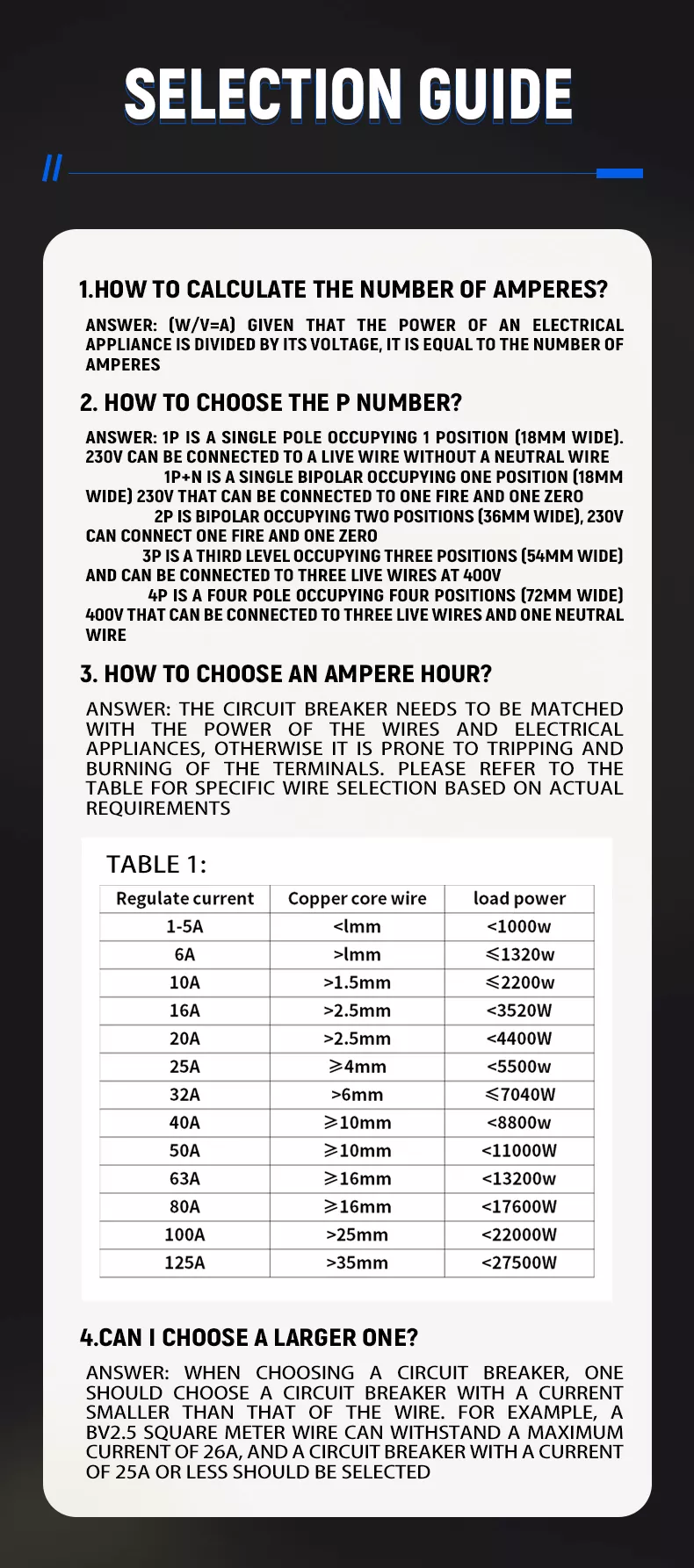

GUIDA ALLA SELEZIONE

1. Come calcolare il numero di ampere?

Formula:Corrente (A) = Potenza (W) / Tensione (V). Calcola la corrente necessaria in base alla potenza dei tuoi elettrodomestici.

2. Come scegliere il numero di poli?

• 1P: Unipolare, 1 modulo (larghezza 18 mm), solo per cavo sotto tensione 230 V (senza neutro).

• 1P+N: 1 modulo (larghezza 18mm), per fase 230V + neutro.

• 2P: 2 moduli (larghezza 36mm), per fase 230V + neutro.

• 3P: 3 moduli (larghezza 54 mm), per cavi sotto tensione trifase 400 V (questo prodotto).

• 4P: 4 moduli (larghezza 72mm), per 400V trifase + neutro.

3. Come scegliere la classificazione in ampere?

Adattare la potenza dell'interruttore all'alimentazione del cavo e dell'apparecchio per evitare inciampi o surriscaldamento del terminale. Fare riferimento alla tabella di seguito:

4. Posso sceglierne uno più grande?

NO. Selezionare sempre un interruttore con una corrente nominaleinferiore alla capacità di carico massima del filo. Ad esempio, un cavo BV da 2,5 mm² può sopportare un massimo di 26 A, quindi è necessario selezionare un interruttore da 25 A o inferiore.

AMPIO UTILIZZO

Il nostro interruttore automatico miniaturizzato DZ47-63 3P 63A è ampiamente utilizzato in:

• EDILIZIA RESIDENZIALE: Scatola di distribuzione domestica, protezione dell'alimentazione trifase

• EDIFICI COMMERCIALI: Edificio per uffici, sistema di distribuzione elettrica del centro commerciale

• ATTREZZATURE INDUSTRIALI: Officina di fabbrica, protezione dell'alimentazione trifase della linea di produzione

• DISTRIBUTION CABINETS: Scatola di distribuzione elettrica, armadio di controllo elettrico

• ENERGIA RINNOVABILE: Sistema di energia solare, distribuzione della generazione di energia eolica

• INFRASTRUTTURA: Strutture pubbliche, illuminazione stradale, stazioni base di comunicazione

Domande frequenti

1. QUAL È LA FUNZIONE PRINCIPALE DI QUESTO MCB 3P 63A DZ47?

È un dispositivo di protezione del circuito trifase che fornisceprotezione da sovraccarico Eprotezione da cortocircuito. Interviene automaticamente per interrompere l'alimentazione quando il circuito è sovraccarico o in cortocircuito, prevenendo incendi elettrici e danni alle apparecchiature e garantire la sicurezza del sistema di alimentazione.

2. QUALI SONO LA TENSIONE E LA CORRENTE NOMINALE DI QUESTO PRODOTTO?

Questo è un modello 3P 63A, con una tensione nominale di400 V~ (adatto per sistemi di alimentazione trifase) e una corrente nominale di63A, con potere di interruzione di 4000A.

3. QUAL È IL METODO DI INSTALLAZIONE?

Supportamontaggio su guida guida DIN standard da 35 mm, con un design con fibbia a scatto per un'installazione facile e veloce, compatibile con tutti gli armadi di distribuzione standard.

4. QUAL È IL CAMPO DI TEMPERATURA OPERATIVA?

Il prodotto ha un'eccellente adattabilità alla temperatura, con un intervallo di temperature di esercizio diDa -35°C a 70°C, adatto per l'uso in ambienti estremamente freddi e ad alta temperatura.

5. COME SCEGLIERE LA CORRETTA POTENZA DELL'INTERRUTTORE?

Per prima cosa, calcola la corrente richiesta utilizzando Corrente = Potenza / Tensione, quindi seleziona la potenza nominale dell'interruttoreinferiore alla capacità di carico massima del filo per garantire la sicurezza. Fare riferimento alla nostra tabella guida alla selezione per l'abbinamento dettagliato.

6. QUALI CERTIFICAZIONI HA QUESTO PRODOTTO?

Il nostro MCB DZ47-63 ha superatoCertificazione CE (conforme agli standard UE) eCertificazione CCC (conforme agli standard nazionali cinesi) e soddisfa gli standard internazionali IEC60898-1 e GB10963.1.
