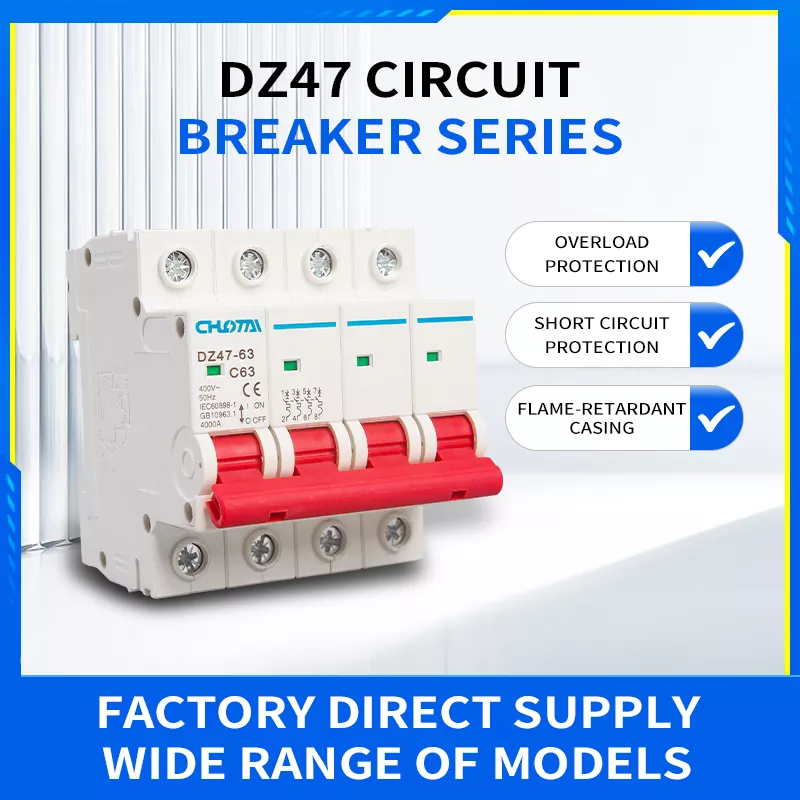

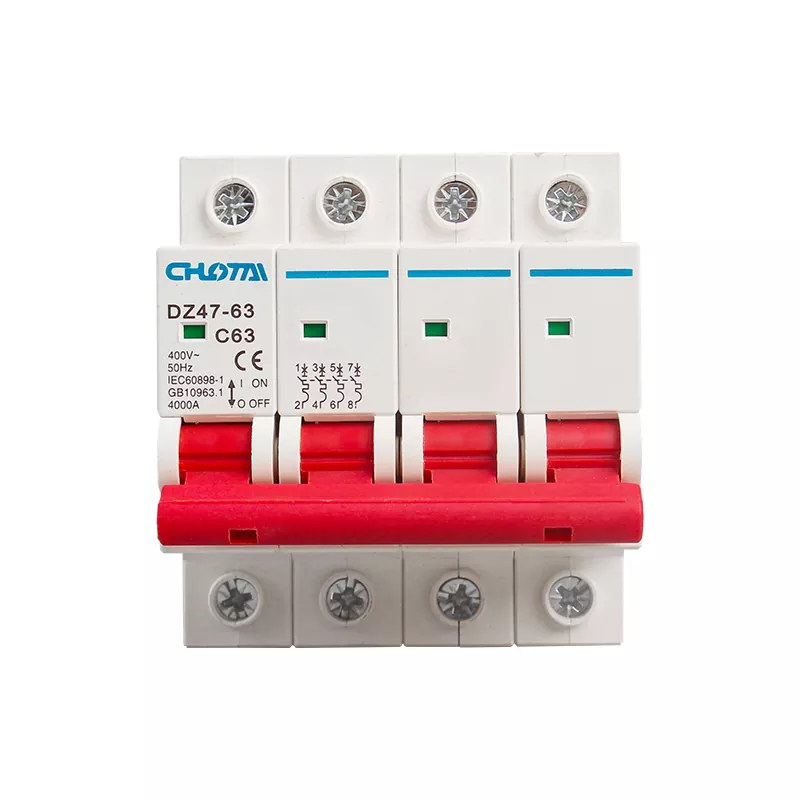

Interruttore automatico miniaturizzato 4P 63A DZ47

Il nostro interruttore automatico miniaturizzato 4P 63A DZ47 è un dispositivo di protezione del circuito ad alte prestazioni dedicato a 4 fili trifase Sistemi di alimentazione a 400 V. Interviene automaticamente per interrompere l'alimentazione in caso di sovraccarico, cortocircuito o fulmine, prevenendo efficacemente incendi elettrici e danni alle apparecchiature. Realizzato con materiale PC ignifugo di alta qualità e ingegneria di precisione, presenta un design intuitivo, una lunga durata e la certificazione CE/CCC. È ampiamente utilizzato in armadi di distribuzione, edifici residenziali, apparecchiature industriali e sistemi di alimentazione commerciali, garantendo funzionamento elettrico sicuro e affidabile.

NUOVO AGGIORNAMENTO DI QUALITÀ E PIÙ DUREVOLE

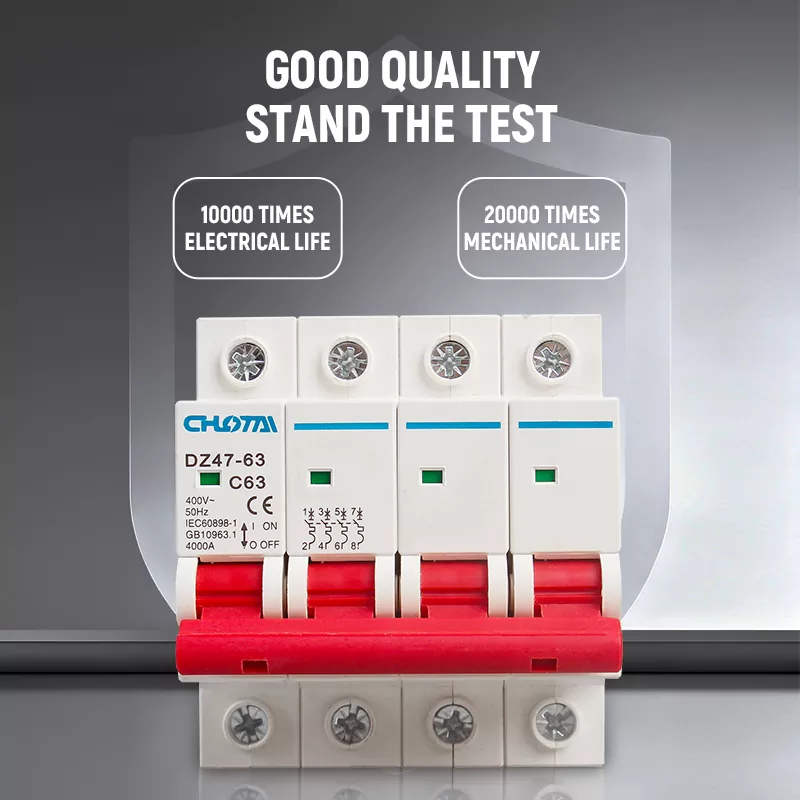

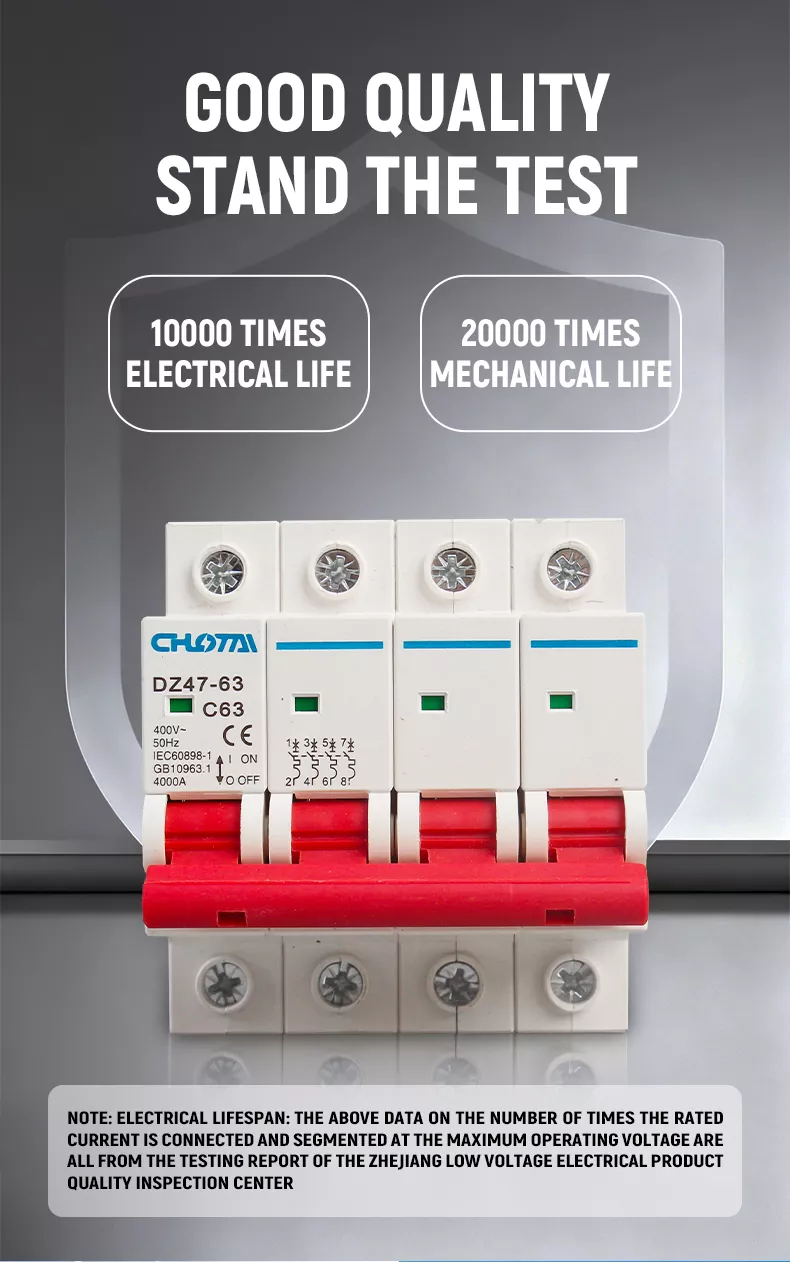

Il nostro MCB DZ47-63 è stato sottoposto a aggiornamenti di qualità completi. Dalla selezione dei materiali all'assemblaggio finale, ogni il componente è rigorosamente controllato. Si vanta10.000 volte la vita elettrica E20.000 volte la vita meccanica, testato e certificato dal Centro di ispezione qualità dei prodotti elettrici a bassa tensione di Zhejiang. Il termoindurente il guscio offre un'eccellente resistenza al calore, resistenza agli urti e prestazioni autoestinguenti, pur essendo di alta qualità i terminali in rame garantiscono una conduttività stabile. Ogni prodotto supera prima severi test di invecchiamento e di tensione consegna, consentendo un funzionamento stabile a lungo termine in ambienti industriali difficili.

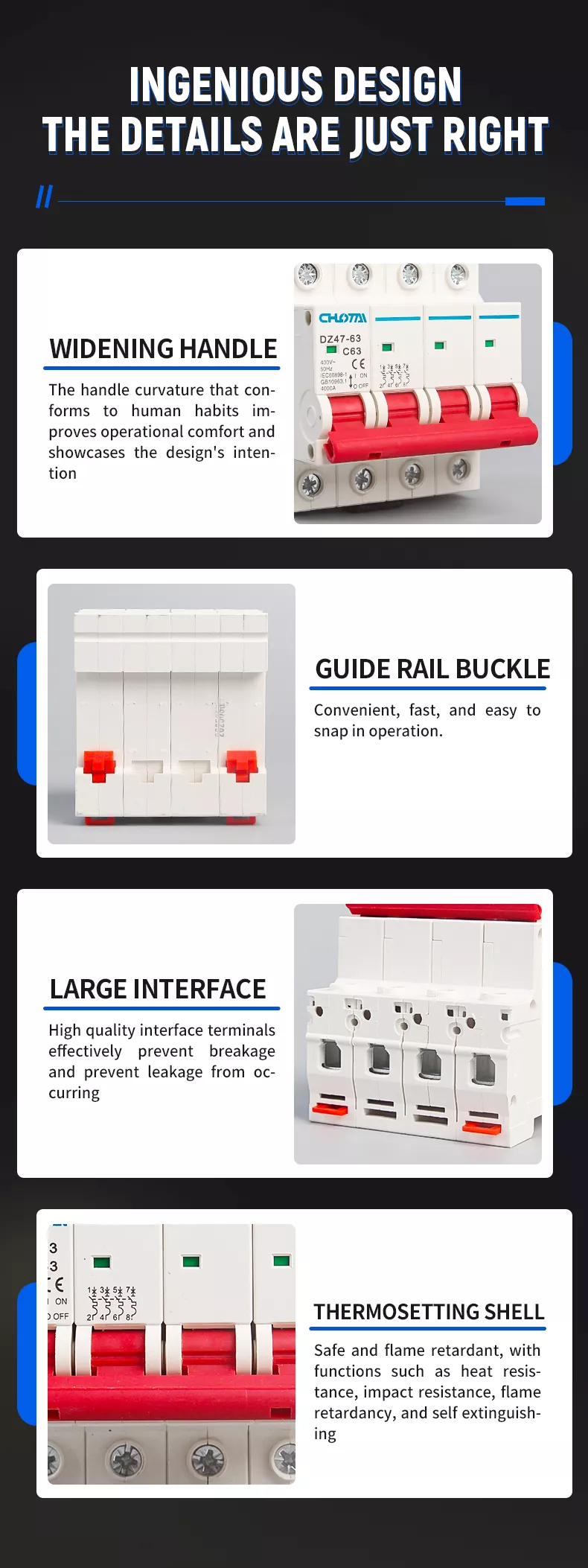

ANALISI STRUTTURALE

L'MCB adotta una struttura compatta e scientifica, con 4 punti salienti del design principale:

1. MANIGLIA TIPO D ALLARGATA: Curvatura ergonomica conforme alle abitudini umane, miglioramento del comfort operativo e controllo on/off intuitivo.

2. FIBBIA DELLA GUIDA: Montaggio su guida DIN standard da 35 mm, installazione a scatto comoda e veloce per armadi di distribuzione.

3. TERMINALI DI INTERFACCIA DI GRANDI DIMENSIONI: I terminali in rame di alta qualità prevengono efficacemente rotture e perdite, garantendo un cablaggio sicuro e basse perdite.

4. GUSCIO TERMOINDURENTE: Materiale PC ignifugo con resistenza al calore, resistenza agli urti e proprietà autoestinguenti protezione di sicurezza affidabile.

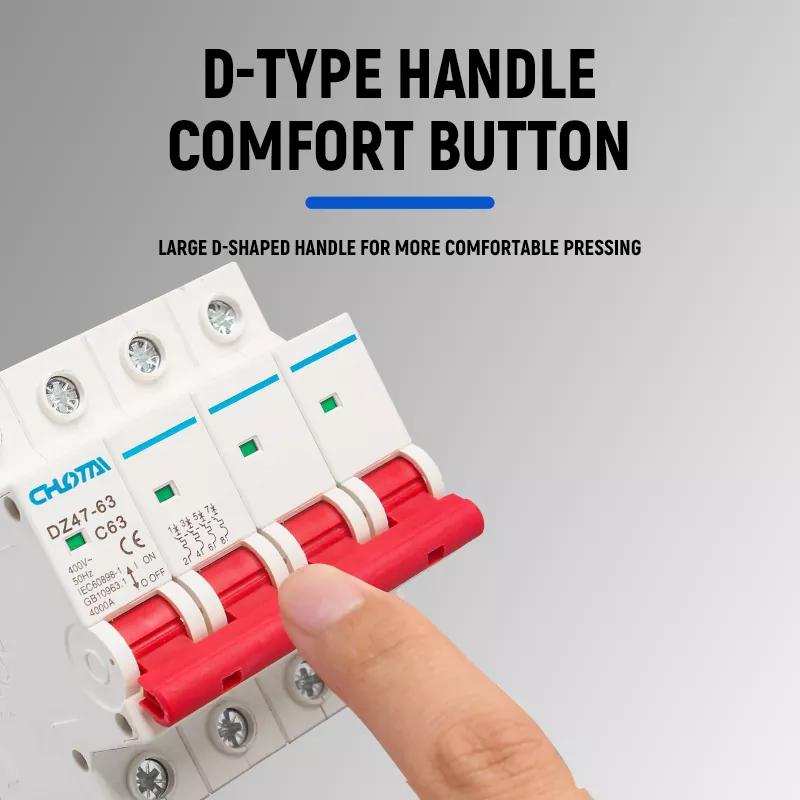

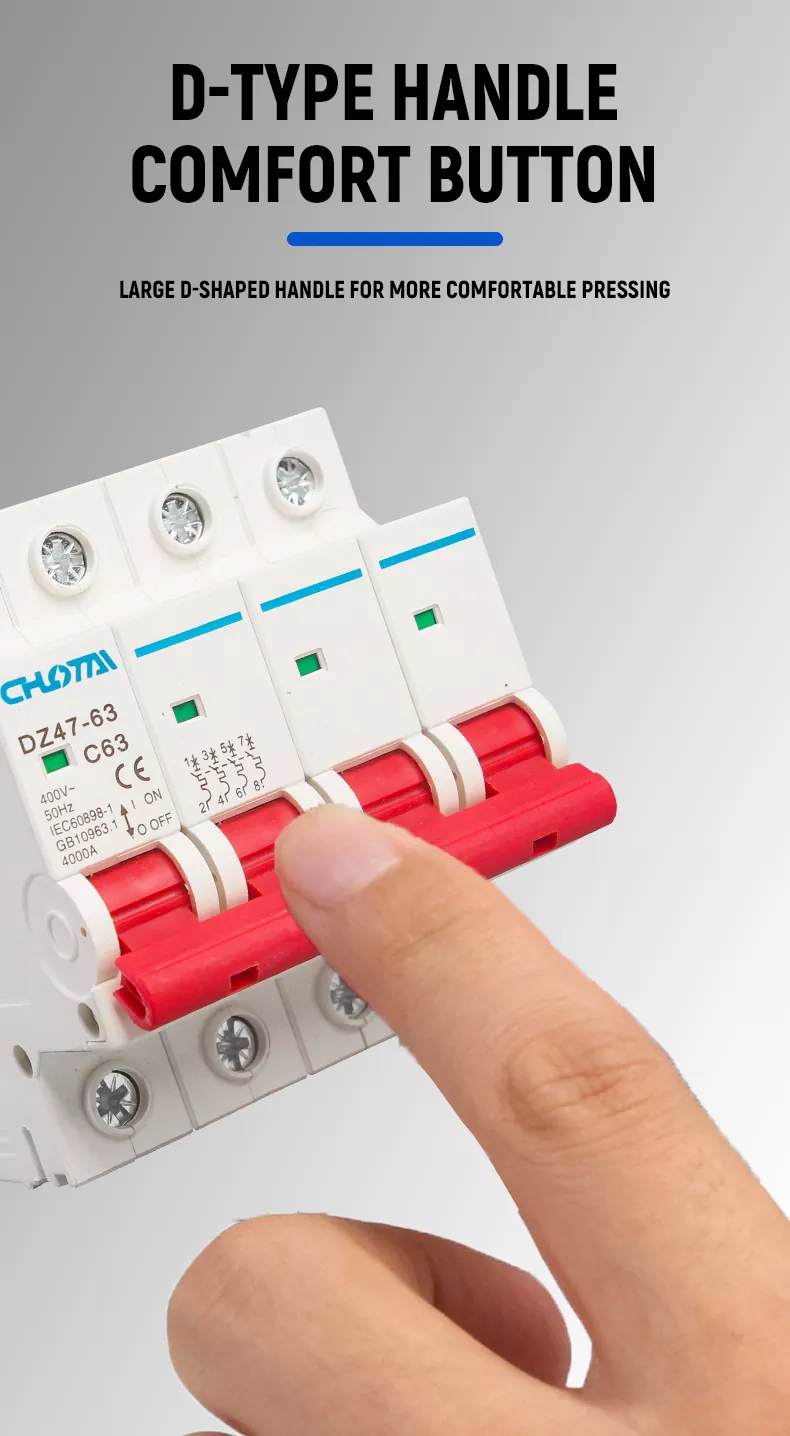

MANIGLIA ERGONOMICA DI TIPO D PER UN FUNZIONAMENTO CONFORTEVOLE

Dotato di una grande maniglia allargata a forma di D progettata per adattarsi alle abitudini operative umane. La curvatura della maniglia curva migliora il comfort operativo, riducendo l'affaticamento durante i cambi frequenti. La maniglia rossa ad alta visibilità garantisce chiarezza riconoscimento dello stato, facilitando il funzionamento anche in ambienti poco illuminati.

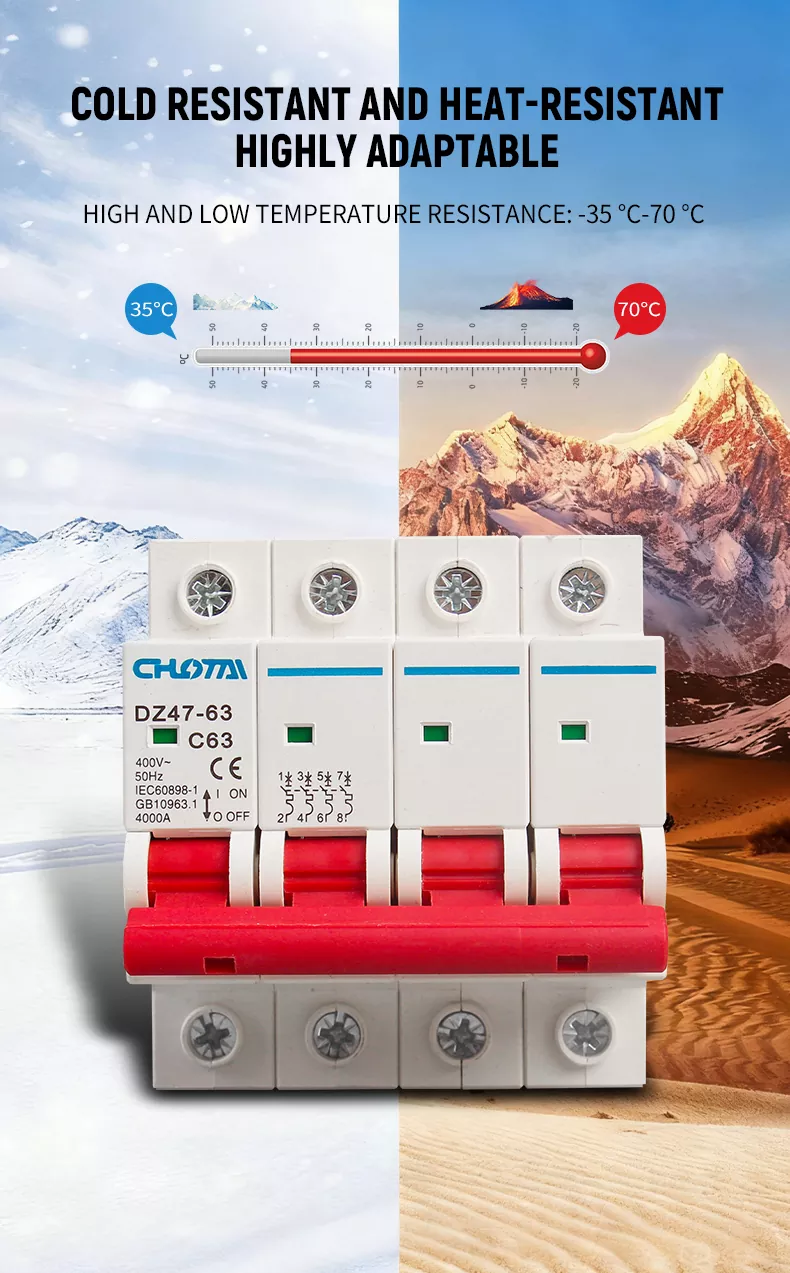

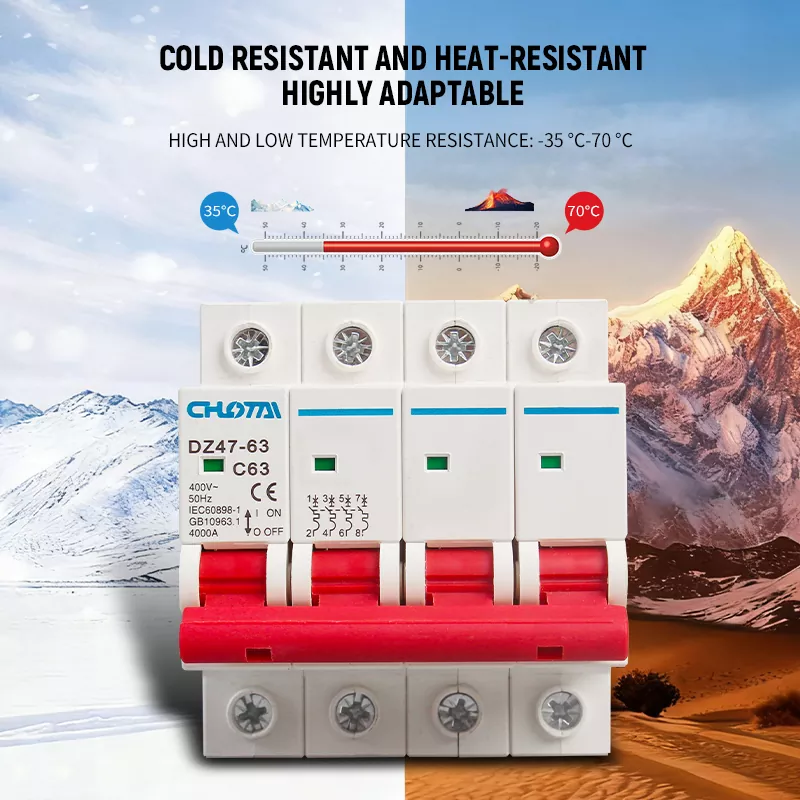

AMPIA ADATTABILITÀ ALLE TEMPERATURE

L'MCB presenta un'eccellente resistenza alle alte e basse temperature, con un intervallo di temperature di esercizio diDa -35°C a 70°C. Funziona stabilmente in condizioni di freddo estremo (regioni alpine) e alte temperature (deserto, officine industriali) ambienti, garantendo una protezione affidabile del circuito in varie condizioni climatiche.

I NOSTRI PRODOTTI VS. ALTRI PRODOTTI

SEI PUNTI DI VENDITA FONDAMENTALI

• PROTEZIONE DA SOVRACCARICO E CORTO CIRCUITO: Doppia protezione per salvaguardare i circuiti e le apparecchiature elettriche da eventuali danni.

• GUSCIO IGNIFUGO: Materiale PC termoindurente ad alta resistenza, resistente al calore, agli urti e autoestinguente.

• MANIGLIA ERGONOMICA TIPO D: Design curvo allargato per un funzionamento comodo e senza sforzo.

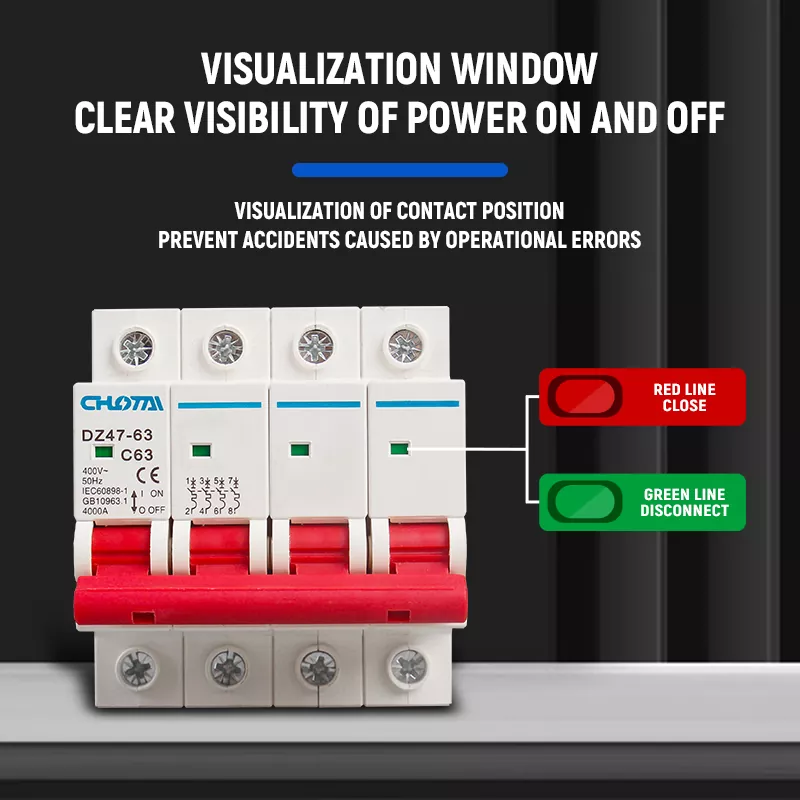

• FINESTRA DI STATO VISIVA: Chiara indicazione di accensione/spegnimento, eliminando rischi operativi e incidenti.

• AMPIA RESISTENZA ALLA TEMPERATURA: Intervallo di funzionamento da -35°C a 70°C, adattabile a tutti gli ambienti climatici.

• CERTIFICAZIONE AUTOREVOLE: Certificato CE, CCC, conforme agli standard di sicurezza internazionali IEC60898-1 e GB10963.1.

GUSCIO ROBUSTO E IGNIFUGO

La calotta è realizzata in materiale PC termoindurente ad alte prestazioni, con una superficie liscia, senza bave ed eccellente resistenza meccanica. È dotato di eccezionale ritardante di fiamma, resistenza al calore, resistenza agli urti e proprietà autoestinguenti, prevenendo efficacemente incendi causati da cortocircuiti e sovraccarichi. Il materiale è anche anti-invecchiamento e resistente alla corrosione, garantendo un utilizzo sicuro a lungo termine in vari ambienti complessi.

TERMINALI DI ALTA QUALITÀ E CABLAGGIO FACILE

Dotato di terminali di interfaccia di grandi dimensioni e di alta qualità realizzati in rame ad alta conduttività. Il cablaggio della piastra di pressione il design della scheda garantisce un cablaggio sicuro e stabile, prevenendo efficacemente rotture e perdite. L'ampio spazio terminale accoglie cavi spessi, rendendo l'installazione più semplice e affidabile, con forte capacità di sovraccarico e bassa potenza perdita.

MONTAGGIO SU GUIDA DIN STANDARD

Progettato per l'installazione di binari di guida standard universali DIN 35 mm, con una comoda fibbia a scatto. È compatibile con tutti gli armadi di distribuzione standard, le scatole di controllo elettriche e i sistemi di distribuzione dell'energia, consentendo una rapida, installazione e smontaggio senza attrezzi, adatto per una rapida implementazione in vari scenari.

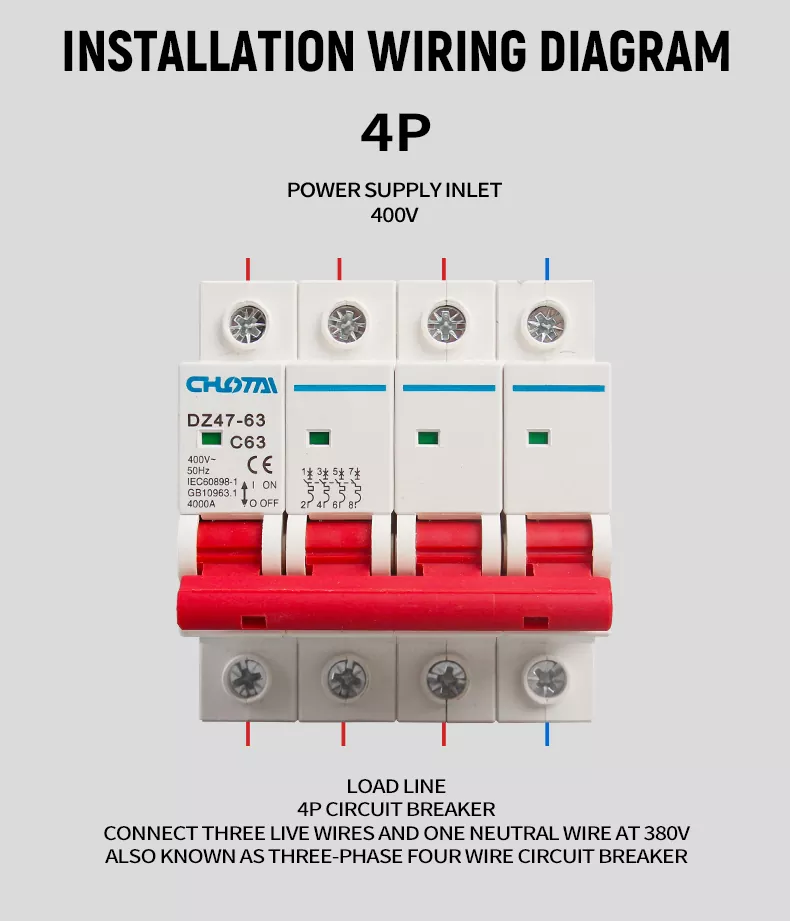

SCHEMA ELETTRICO INSTALLAZIONE 4P

Collegare l'ingresso dell'alimentazione trifase da 400 V (3 fili sotto tensione + 1 filo neutro) ai terminali superiori dell'MCB 4P.

Collegare il carico (apparecchiatura) ai terminali inferiori dell'MCB, facendo corrispondere la sequenza di fase e il filo neutro.

Assicurarsi che tutti i cavi siano serrati saldamente per evitare surriscaldamenti e collegamenti allentati.

Accendere l'MCB per confermare la normale alimentazione.

Nota: questo interruttore automatico 4P è un dispositivo trifase a quattro fili, utilizzato per collegare tre fili sotto tensione e uno neutro cavo per sistemi di alimentazione trifase 380V/400V.

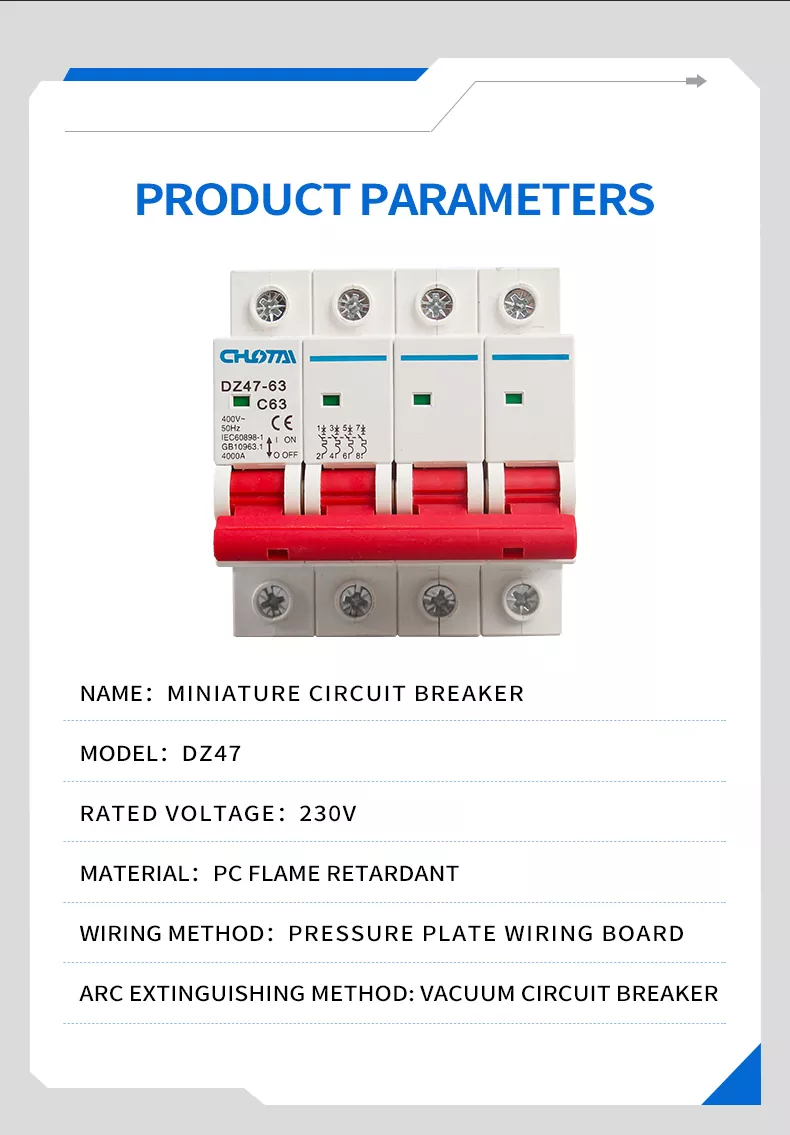

PARAMETRI DEL PRODOTTO

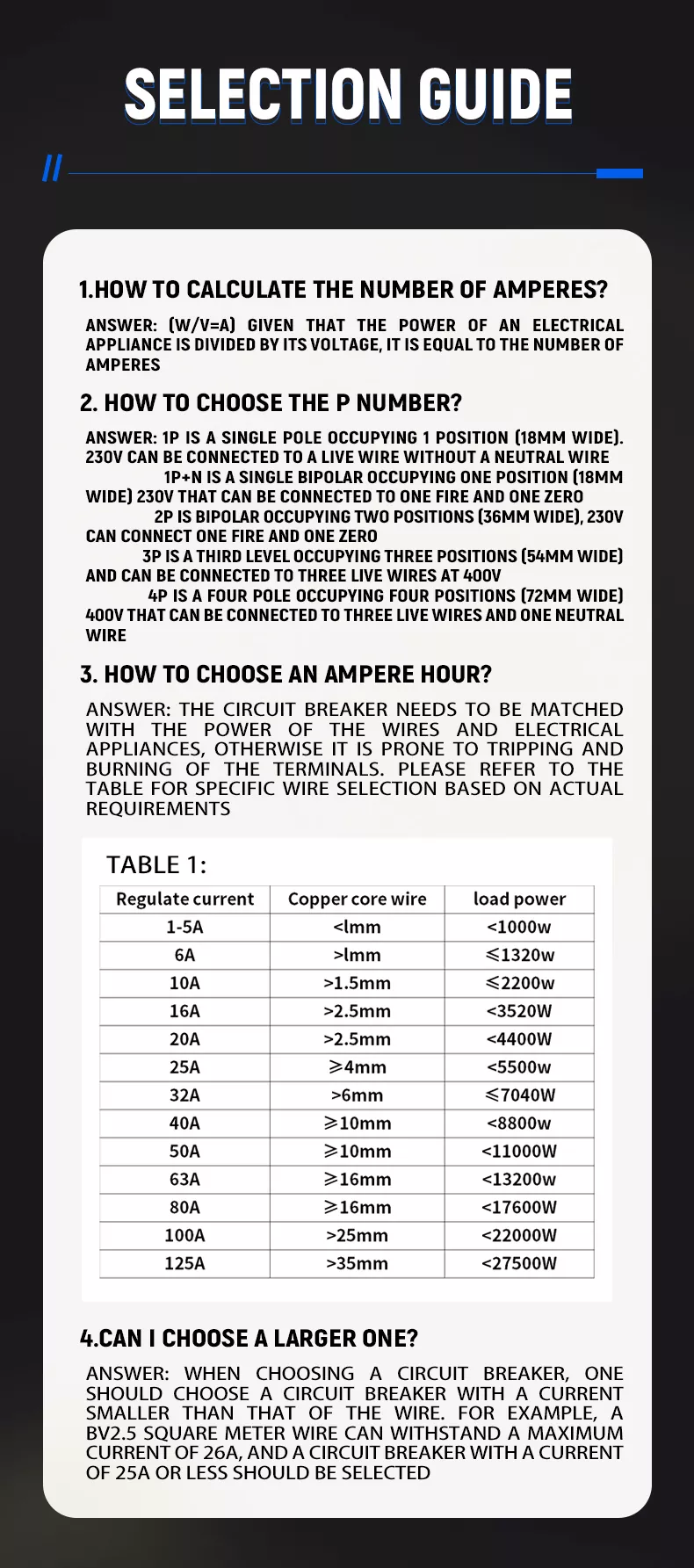

GUIDA ALLA SELEZIONE

1. Come calcolare il numero di ampere?

Formula:Corrente (A) = Potenza (W) / Tensione (V). Calcola la corrente necessaria in base alla potenza dei tuoi elettrodomestici.

2. Come scegliere il numero di poli?

• 1P: Unipolare, 1 modulo (larghezza 18 mm), solo per cavo sotto tensione 230 V (senza neutro).

• 1P+N: 1 modulo (larghezza 18mm), per fase 230V + neutro.

• 2P: 2 moduli (larghezza 36mm), per fase 230V + neutro.

• 3P: 3 moduli (larghezza 54 mm), per cavi sotto tensione trifase 400 V.

• 4P: 4 moduli (larghezza 72 mm), per 400 V trifase + neutro (questo prodotto).

3. Come scegliere la classificazione in ampere?

Adattare la potenza dell'interruttore all'alimentazione del cavo e dell'apparecchio per evitare inciampi o surriscaldamento del terminale. Fare riferimento alla tabella di seguito:

4. Posso sceglierne uno più grande?

NO. Selezionare sempre un interruttore con una corrente nominaleinferiore alla capacità di carico massima del filo. Ad esempio, un cavo BV da 2,5 mm² può sopportare un massimo di 26 A, quindi è necessario selezionare un interruttore da 25 A o inferiore.

AMPIO UTILIZZO

Il nostro interruttore automatico miniaturizzato 4P 63A DZ47 è ampiamente utilizzato in:

• EDILIZIA RESIDENZIALE: Scatola di distribuzione domestica, protezione alimentazione trifase a 4 fili

• EDIFICI COMMERCIALI: Edificio per uffici, centro commerciale, sistema di distribuzione elettrica dell'hotel

• ATTREZZATURE INDUSTRIALI: Officina di fabbrica, linea di produzione controllo e protezione dell'alimentazione trifase

• ARMADI DI DISTRIBUZIONE: Scatola di distribuzione elettrica, interruttore principale del quadro elettrico

• ENERGIA RINNOVABILE: Sistema di energia solare, protezione della distribuzione della generazione di energia eolica

• INFRASTRUTTURA: Strutture pubbliche, illuminazione stradale, protezione elettrica delle stazioni base di comunicazione

Domande frequenti

1. QUAL È LA FUNZIONE PRINCIPALE DI QUESTO MCB 4P 63A DZ47?

È un dispositivo di protezione del circuito trifase a 4 fili che fornisceprotezione da sovraccarico Eprotezione da cortocircuito. Interviene automaticamente per interrompere l'alimentazione quando il circuito è sovraccarico o in cortocircuito, prevenendo incendi elettrici e danni alle apparecchiature, garantendo la sicurezza del sistema di alimentazione.

2. QUALI SONO LA TENSIONE E LA CORRENTE NOMINALE DI QUESTO PRODOTTO?

Questo è un modello 4P 63A, con una tensione nominale di400 V~ (adatto per sistemi di alimentazione trifase a 4 fili) e una corrente nominale di63A, con potere di interruzione di 4000A.

3. QUAL È IL METODO DI INSTALLAZIONE?

Supportamontaggio su guida guida DIN standard da 35 mm, con un design con fibbia a scatto per un'installazione facile e veloce, compatibile con tutti gli armadi di distribuzione standard.

4. QUAL È IL CAMPO DI TEMPERATURA OPERATIVA?

Il prodotto ha un'eccellente adattabilità alla temperatura, con un intervallo di temperature di esercizio diDa -35°C a 70°C, adatto per l'uso in ambienti estremamente freddi e ad alta temperatura.

5. COME SCEGLIERE LA CORRETTA POTENZA DELL'INTERRUTTORE?

Per prima cosa, calcola la corrente richiesta utilizzando Corrente = Potenza / Tensione, quindi seleziona la potenza nominale dell'interruttoreinferiore alla capacità di carico massima del filo per garantire la sicurezza. Fare riferimento alla nostra tabella guida alla selezione per l'abbinamento dettagliato.

6. QUALI CERTIFICAZIONI HA QUESTO PRODOTTO?

Il nostro MCB DZ47-63 ha superatoCertificazione CE (conforme agli standard UE) eCertificazione CCC (conforme agli standard nazionali cinesi) e soddisfa gli standard di sicurezza internazionali IEC60898-1 e GB10963.1.
