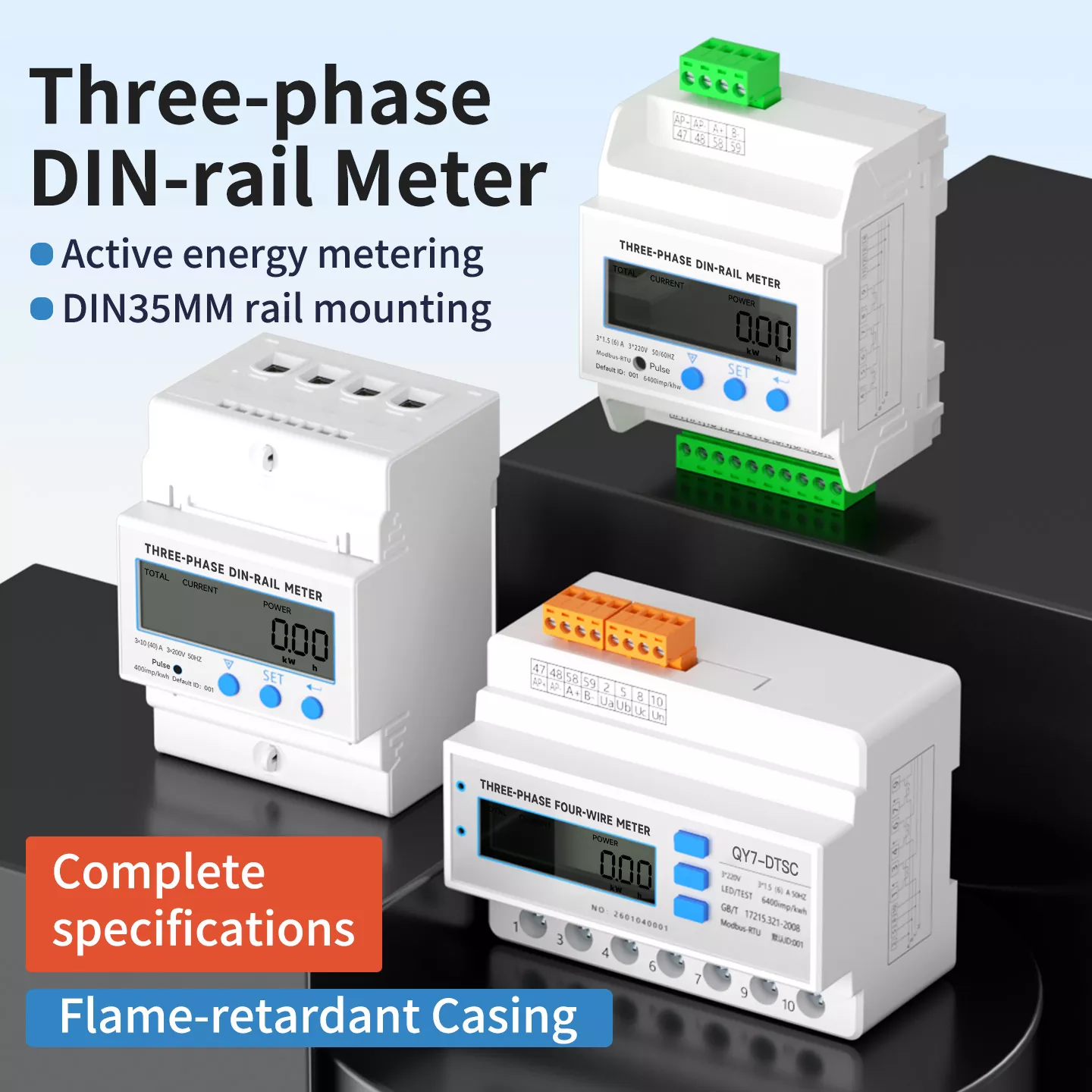

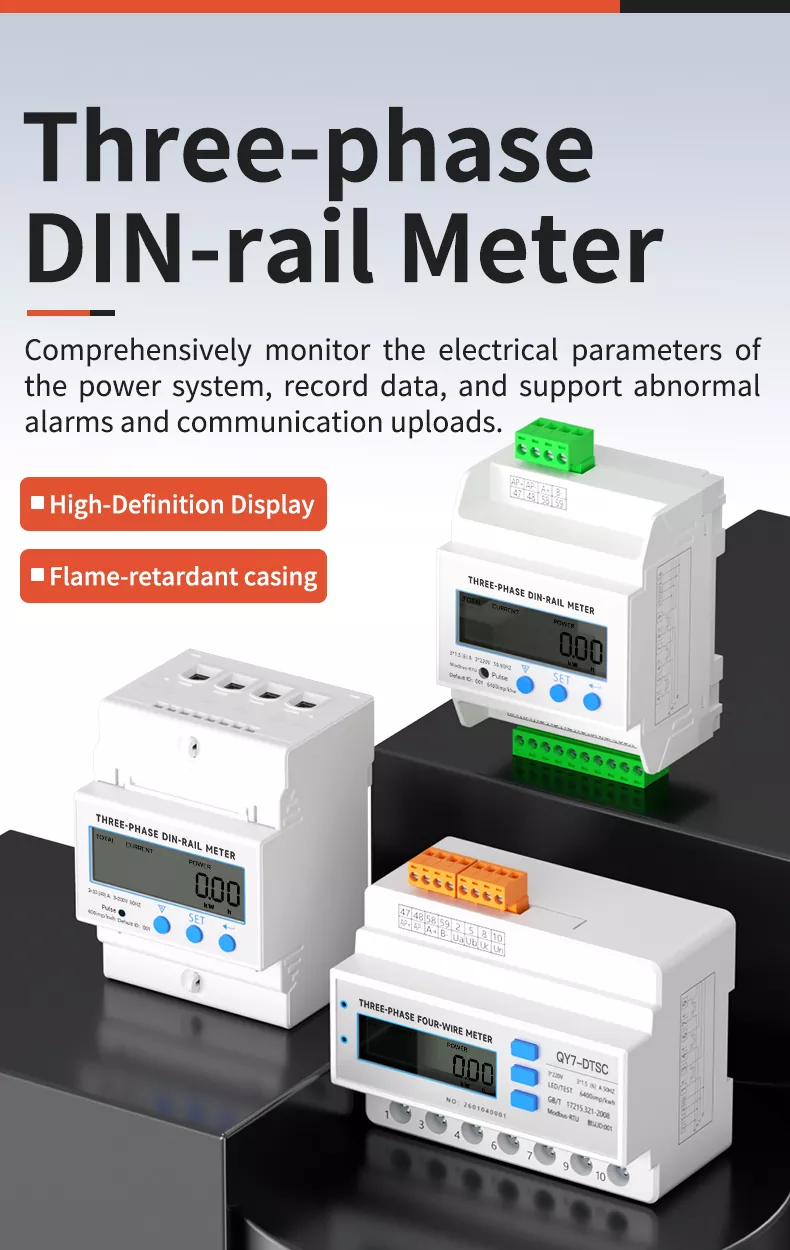

Misuratore multifunzione trifase con trasformatore su guida Din 4p

Il nostro misuratore multifunzione trifase con trasformatore su guida DIN 4P è un misuratore di energia intelligente ad alta precisione progettato per il monitoraggio completo dei parametri elettrici del sistema di alimentazione. Supporta la registrazione dei dati in tempo reale, le notifiche di allarmi anomali e i caricamenti di comunicazioni Modbus RTU. Adottando circuiti integrati e tecnologia chip SMT, garantisce misurazioni accurate con una precisione di livello 0,5. L'involucro in ABS ignifugo è resistente agli acidi e agli alcali, resistente all'olio e di lunga durata. È ampiamente utilizzato nell'automazione industriale, nella distribuzione dell'energia, nella gestione dell'energia e in altri scenari, fornendo un supporto dati affidabile per un funzionamento energetico sicuro ed efficiente.

PRESENTAZIONE AZIENDALE

Impegnata a fornire servizi completi per il controllo dell'automazione industriale. Soddisfa le esigenze di tutti gli aspetti del sistema energetico con prodotti di distribuzione dell'energia intelligenti, precisi, affidabili, a risparmio energetico e rispettosi dell'ambiente. Aderiamo a un rigoroso controllo di qualità dalla ricerca e sviluppo alla produzione, garantendo che ogni prodotto soddisfi gli standard internazionali e ci sforziamo di essere un partner fidato per i clienti globali nel settore delle apparecchiature di misurazione elettrica.

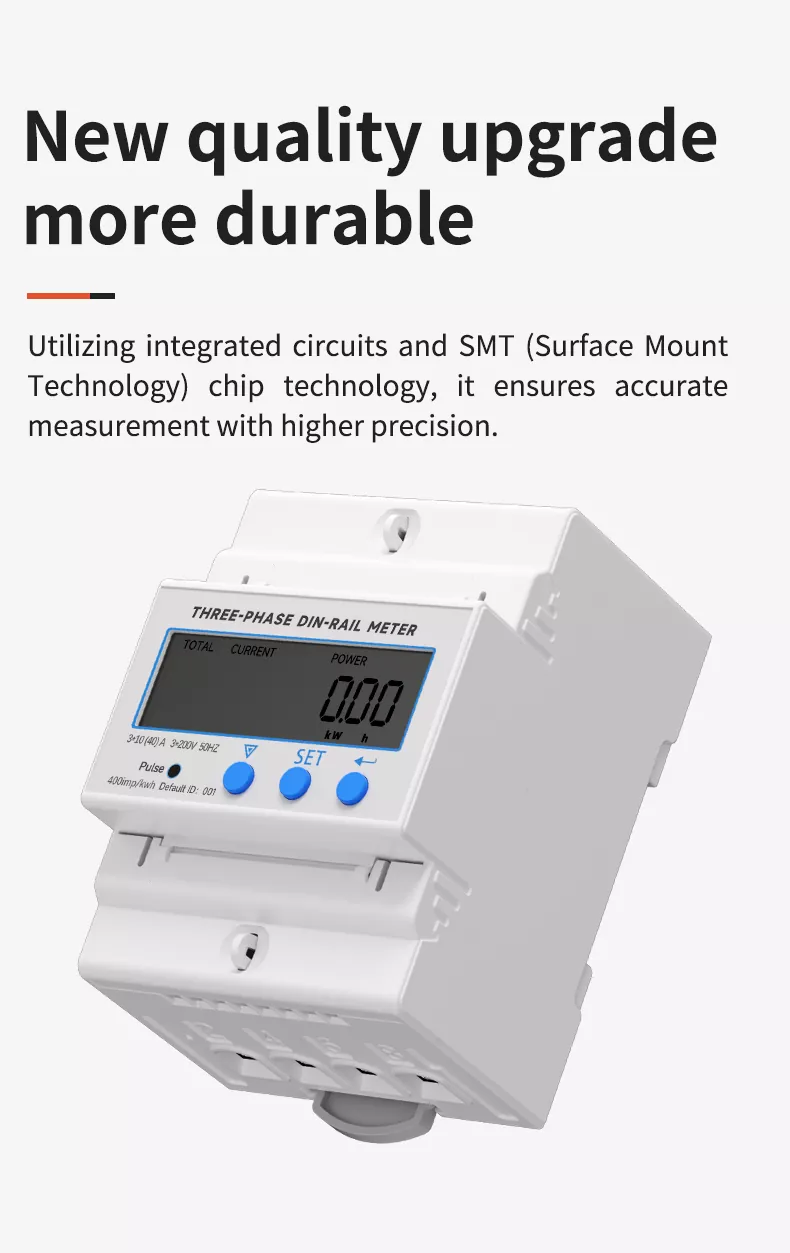

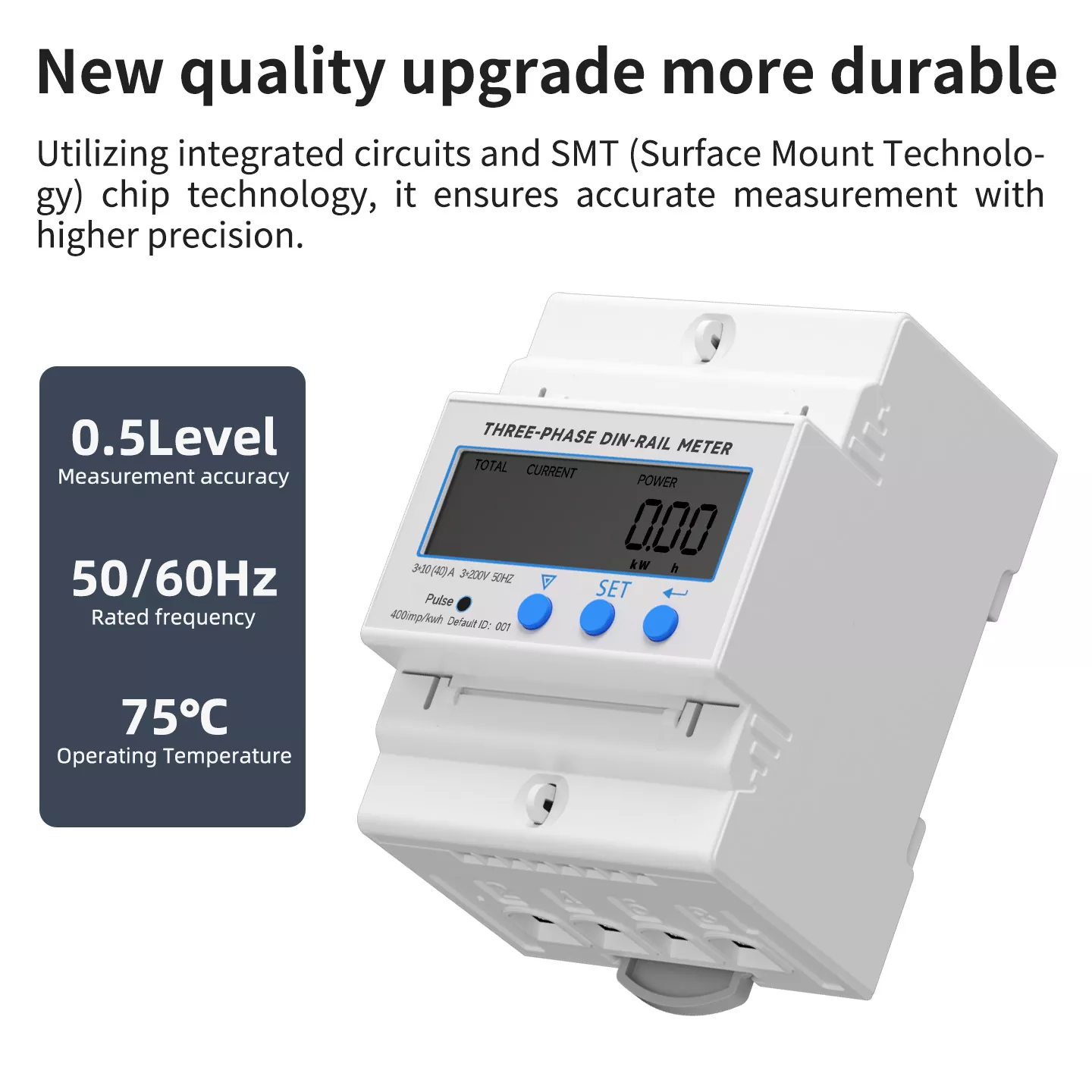

NUOVO AGGIORNAMENTO DI QUALITÀ E PIÙ DUREVOLE

Il nostro contatore trifase su guida DIN è stato sottoposto a un aggiornamento completo della qualità. Utilizziamo circuiti integrati e tecnologia chip SMT per garantire maggiore precisione e stabilità di misurazione. Il guscio è realizzato in materiale ABS ignifugo ad alta resistenza, resistente agli acidi e agli alcali, all'olio, anti invecchiamento e antiurto. Ogni prodotto viene sottoposto a severi test di invecchiamento, calibrazione di precisione e test di resistenza alla tensione prima di lasciare la fabbrica. Può funzionare stabilmente per lungo tempo in ambienti industriali difficili, con prestazioni di sicurezza più elevate e una maggiore durata.

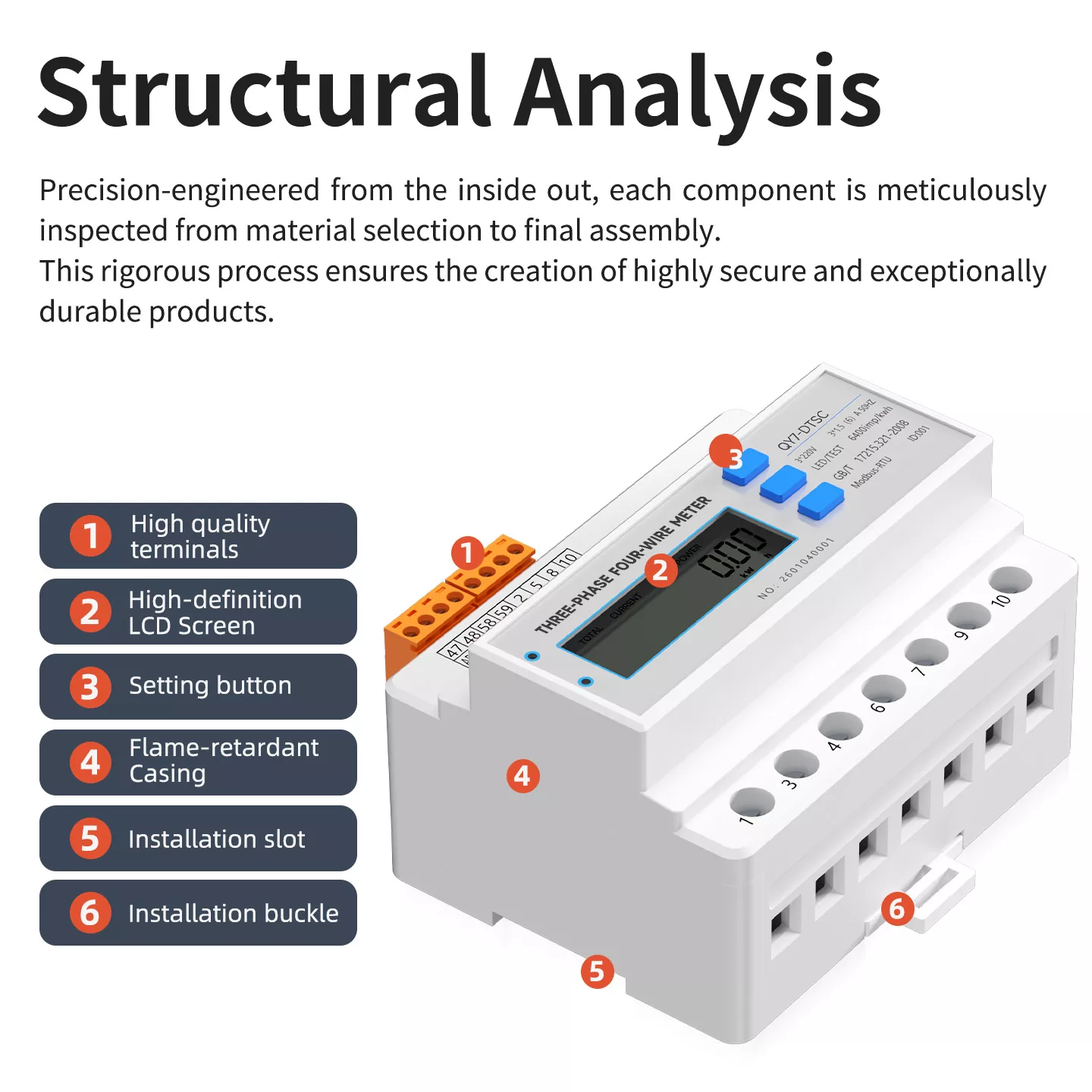

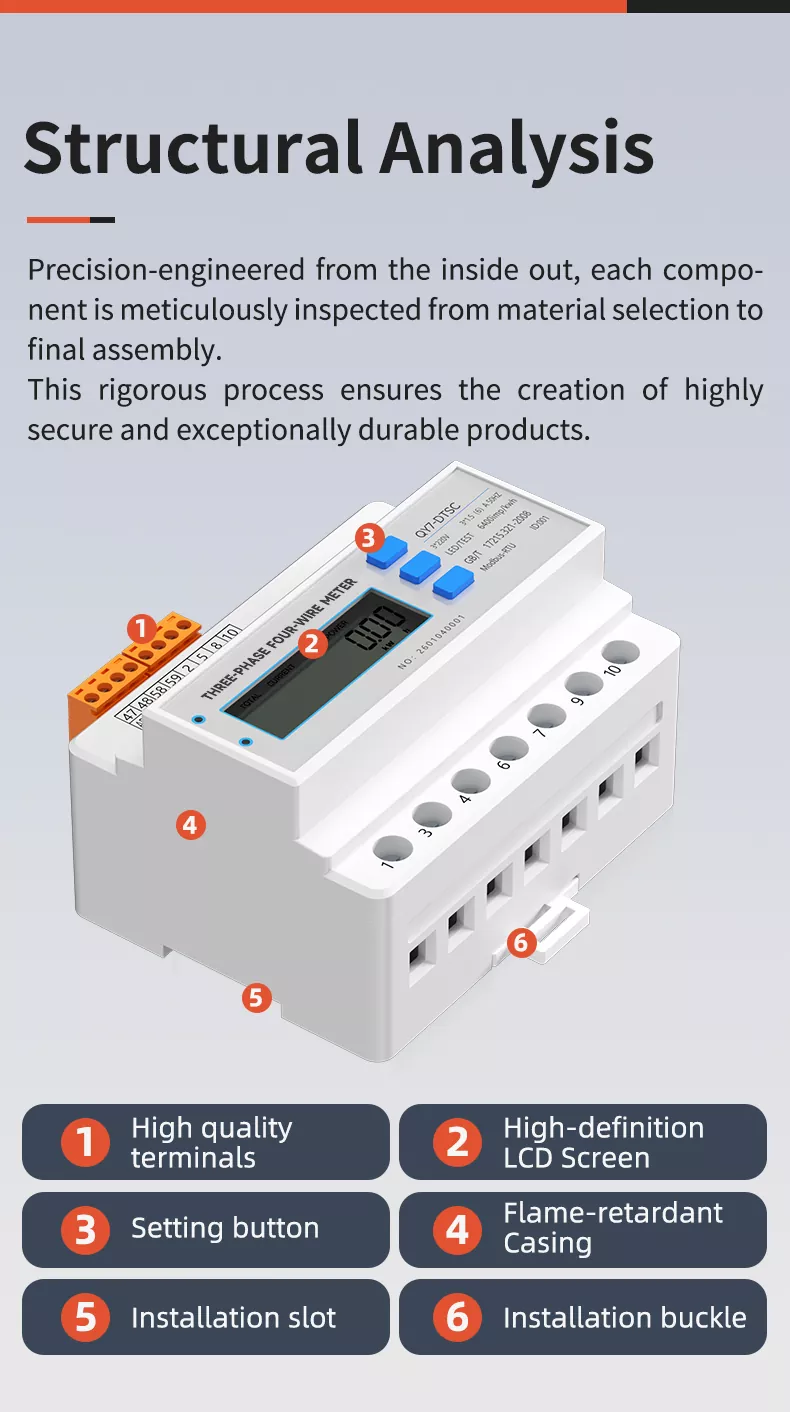

ANALISI STRUTTURALE

Lo strumento adotta una struttura compatta e scientifica, inclusi 6 componenti principali:

1. TERMINALI DI ALTA QUALITÀ: Realizzati in rame ad alta conduttività, garantiscono un'uscita rapida e basse perdite, con forte resistenza al sovraccarico.

2. SCHERMO LCD AD ALTA DEFINIZIONE: campo visivo completo di 178°, display a caratteri grandi, nessun punto cieco per la lettura, presentazione chiara dei dati.

3. PULSANTI DI IMPOSTAZIONE: sensibili e reattivi, facili da usare, supportano l'impostazione dei parametri e la query dei dati.

4. INVOLUCRO IGNIFUGO: plastica tecnica ad alta resistenza, anti invecchiamento, resistente alla corrosione, che fornisce una protezione di sicurezza affidabile.

5. SLOT DI INSTALLAZIONE: design della guida DIN standard da 35 mm, compatibile con vari armadi di distribuzione, facile per un'installazione rapida.

6. FIBBIA DI INSTALLAZIONE: solida e stabile, garantisce che il misuratore sia fissato saldamente sul binario di guida, non facile da allentare in caso di vibrazioni.

MISURAZIONE DI ALTA PRECISIONE E PRESTAZIONI STABILI

Il nostro misuratore adotta circuiti integrati avanzati e tecnologia chip SMT, con una precisione di misurazione di livello 0,5, in grado di misurare con precisione tensione, corrente, potenza, energia e altri parametri elettrici. Il nucleo ad alta permeabilità e la precisa tecnologia di avvolgimento garantiscono una bassa perdita di potenza e una forte capacità anti-interferenza. Può mantenere un'uscita dati stabile anche in ambienti elettromagnetici complessi, soddisfacendo pienamente i requisiti di misurazione e misurazione di livello industriale. Il guscio è robusto e resistente agli urti, con un trattamento superficiale fine, liscio e privo di sbavature, presentando un aspetto bello ed elegante.

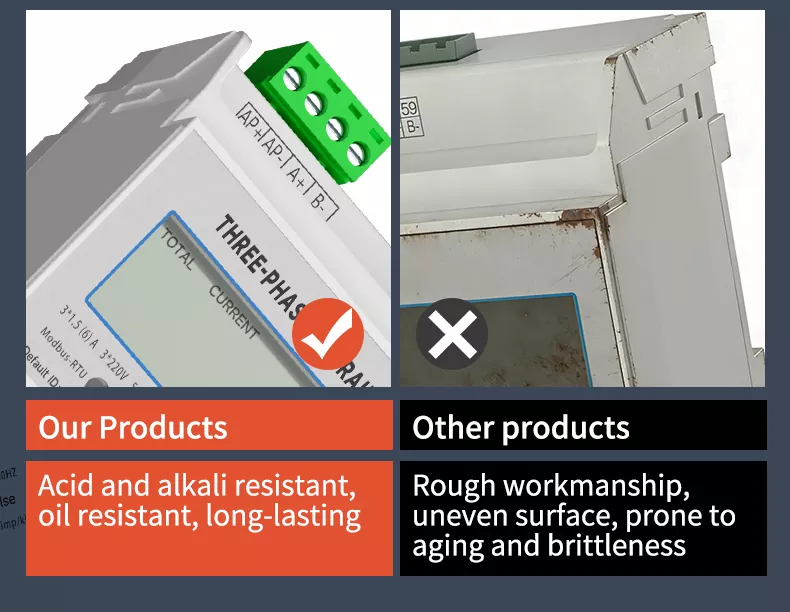

I NOSTRI PRODOTTI VS. ALTRI PRODOTTI

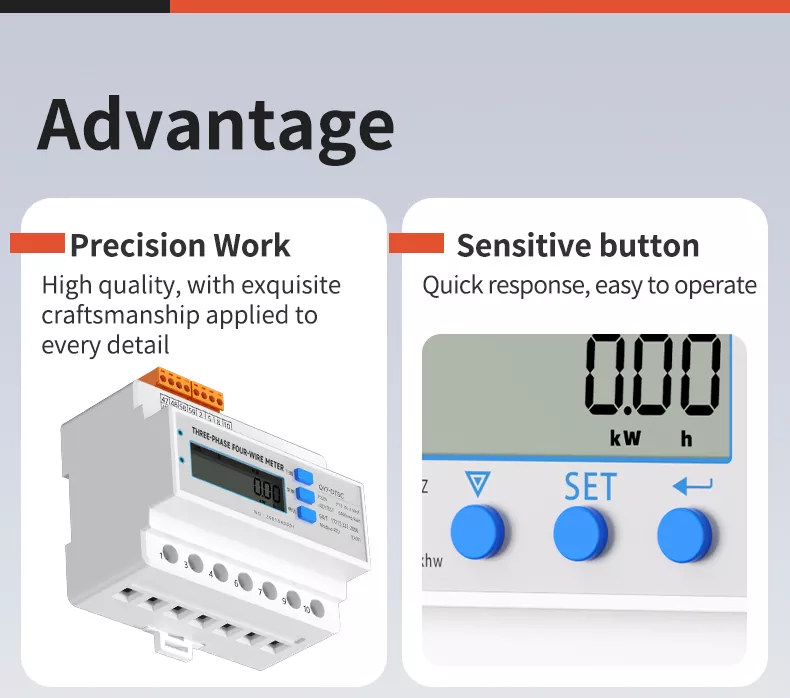

VANTAGGIO FONDAMENTALE

ALTA PRECISIONE: precisione di misurazione del livello 0,5, garantendo una misurazione accurata dell'energia e un monitoraggio dei dati.

INVOLUCRO IGNIFUGO: materiale ABS ad alta resistenza, previene efficacemente gli incendi causati da cortocircuiti e sovraccarichi.

INSTALLAZIONE FACILE: montaggio su guida standard DIN 35 mm, cablaggio semplice "top in, bottom out", implementazione rapida.

FORTE COMPATIBILITÀ: supporta sia la connessione diretta che quella del trasformatore, compatibile con sistemi trifase a tre e quattro fili.

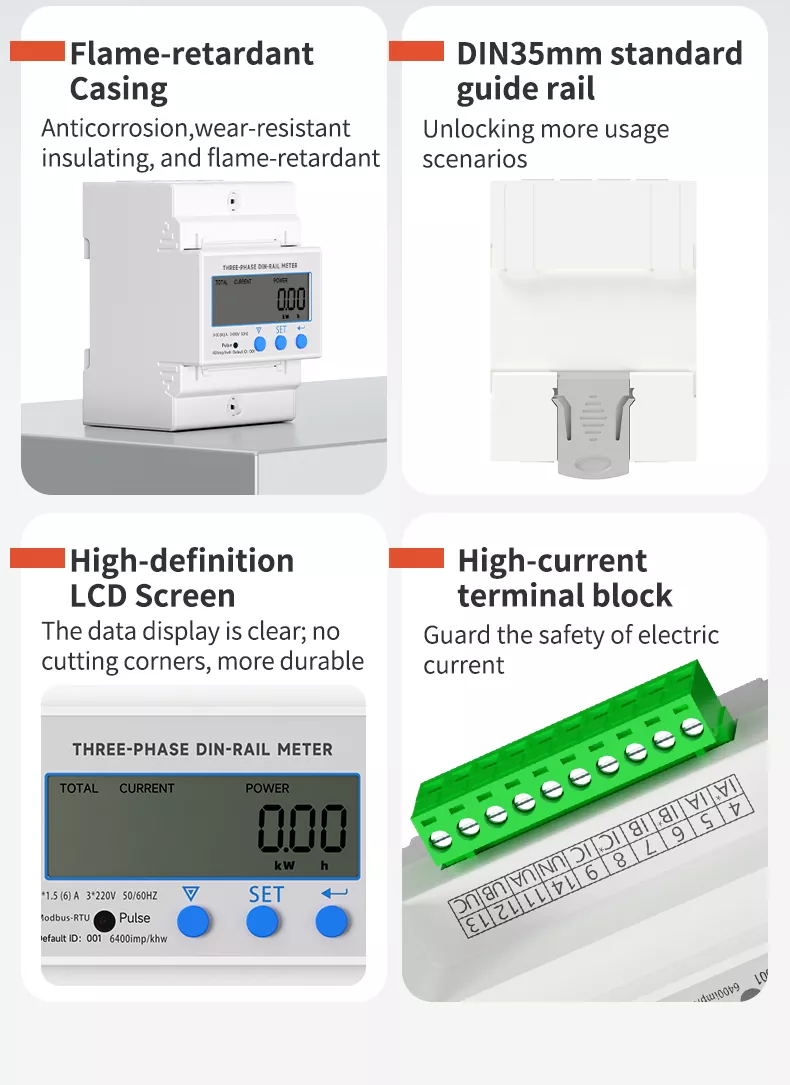

QUATTRO PUNTI DI VENDITA FONDAMENTALI

• INVOLUCRO IGNIFUGO: anticorrosivo, resistente all'usura, isolante e ignifugo, garantisce un utilizzo sicuro a lungo termine.

• GUIDA STANDARD DIN 35MM: sblocca più scenari di utilizzo, compatibile con vari armadi di distribuzione e apparecchiature elettriche.

• SCHERMO LCD AD ALTA DEFINIZIONE: campo visivo completo di 178°, visualizzazione chiara dei dati, nessun punto cieco per la lettura.

• MORSETTIERA PER ALTA CORRENTE: Realizzata in rame ad alta conduttività, protegge la sicurezza della corrente elettrica, con bassa perdita e uscita rapida.

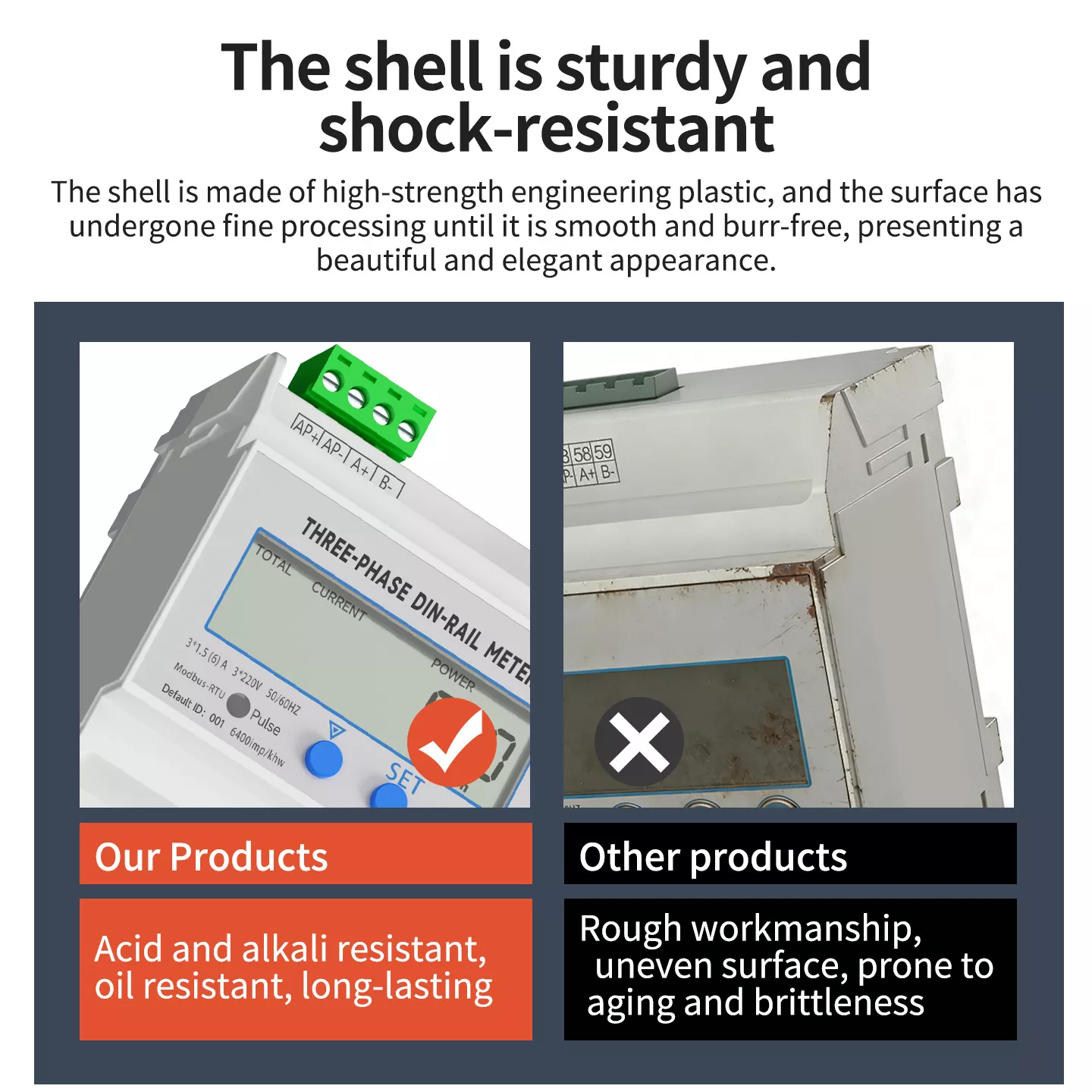

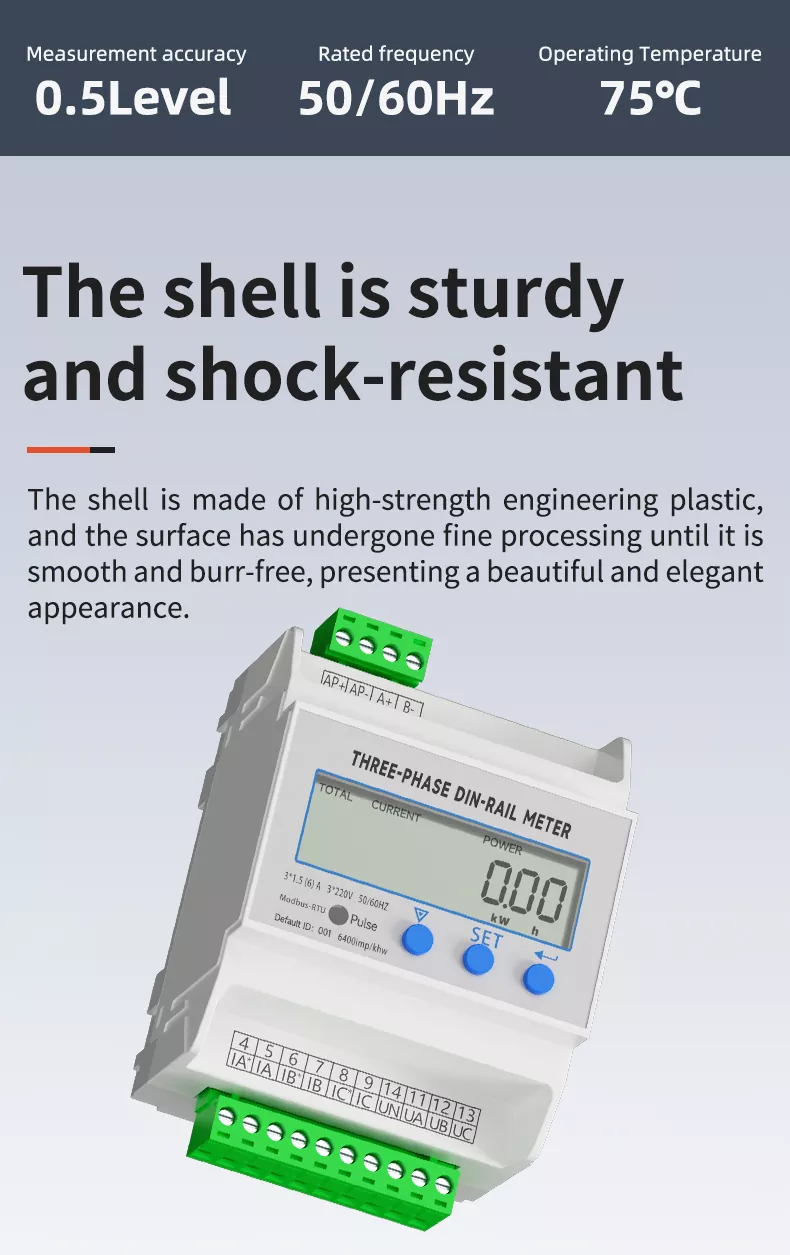

LA CALOTTA È ROBUSTA E RESISTENTE AGLI URTI

La scocca è realizzata in plastica tecnica ad alta resistenza e la superficie è stata sottoposta a una lavorazione fine fino a renderla liscia e priva di bave, presentando un aspetto bello ed elegante. Ha un'eccellente resistenza agli urti e alla compressione, può resistere alle collisioni quotidiane e alle vibrazioni meccaniche e non si deformerà né danneggerà. Il materiale è anticorrosione e antiinvecchiamento, adatto per un uso stabile a lungo termine in vari ambienti industriali complessi, con un intervallo di temperature operative di 20~70°C (modelli migliorati fino a 75°C).

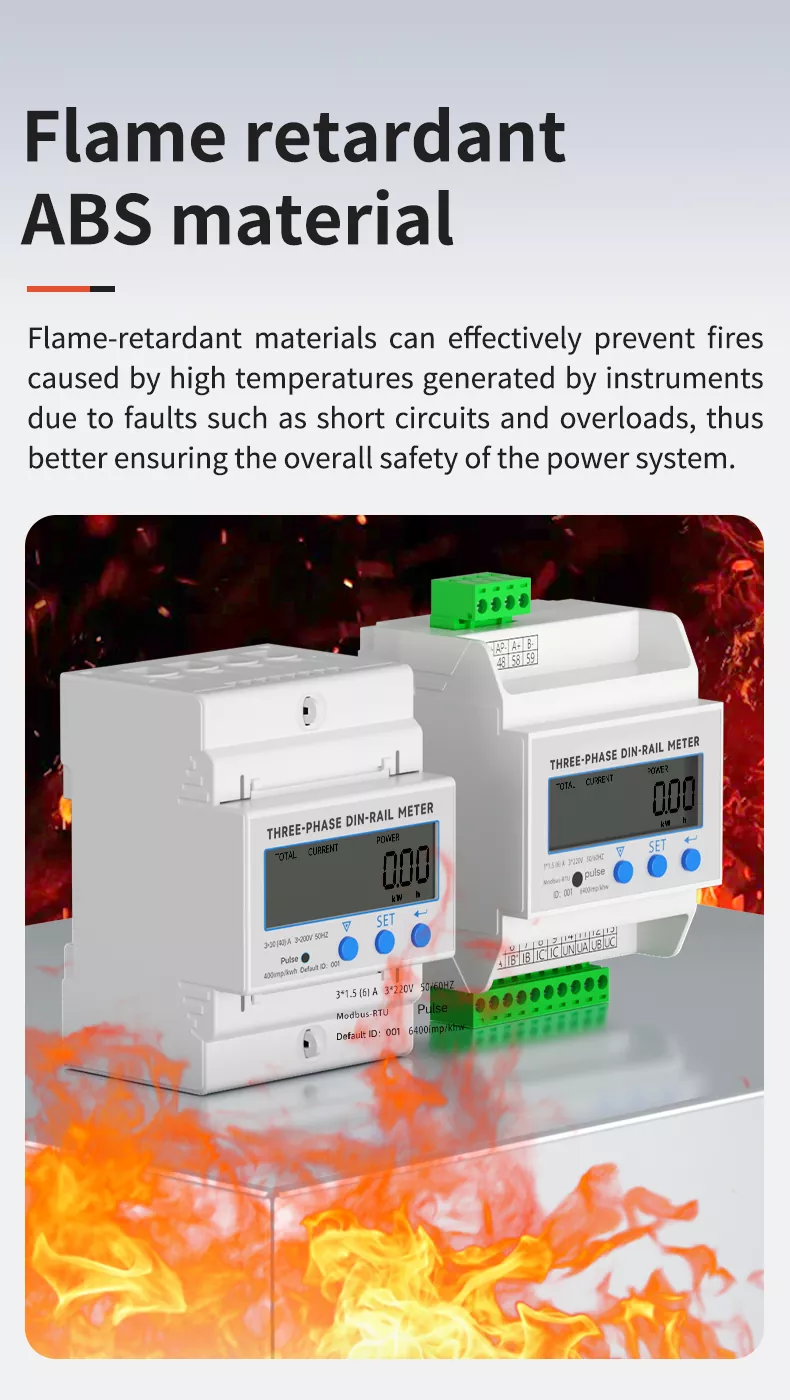

MATERIALE ABS IGNIFUGO

Il guscio adotta plastica tecnica ABS ignifuga ad alte prestazioni con eccellenti proprietà ignifughe e isolanti. Può inibire efficacemente la combustione e prevenire gli incendi causati dalle alte temperature generate dagli strumenti a causa di guasti quali cortocircuiti e sovraccarichi, garantendo così meglio la sicurezza generale del sistema di alimentazione. Il materiale è anche resistente agli acidi e agli alcali, resistente all'olio e anti-invecchiamento, con una lunga durata.

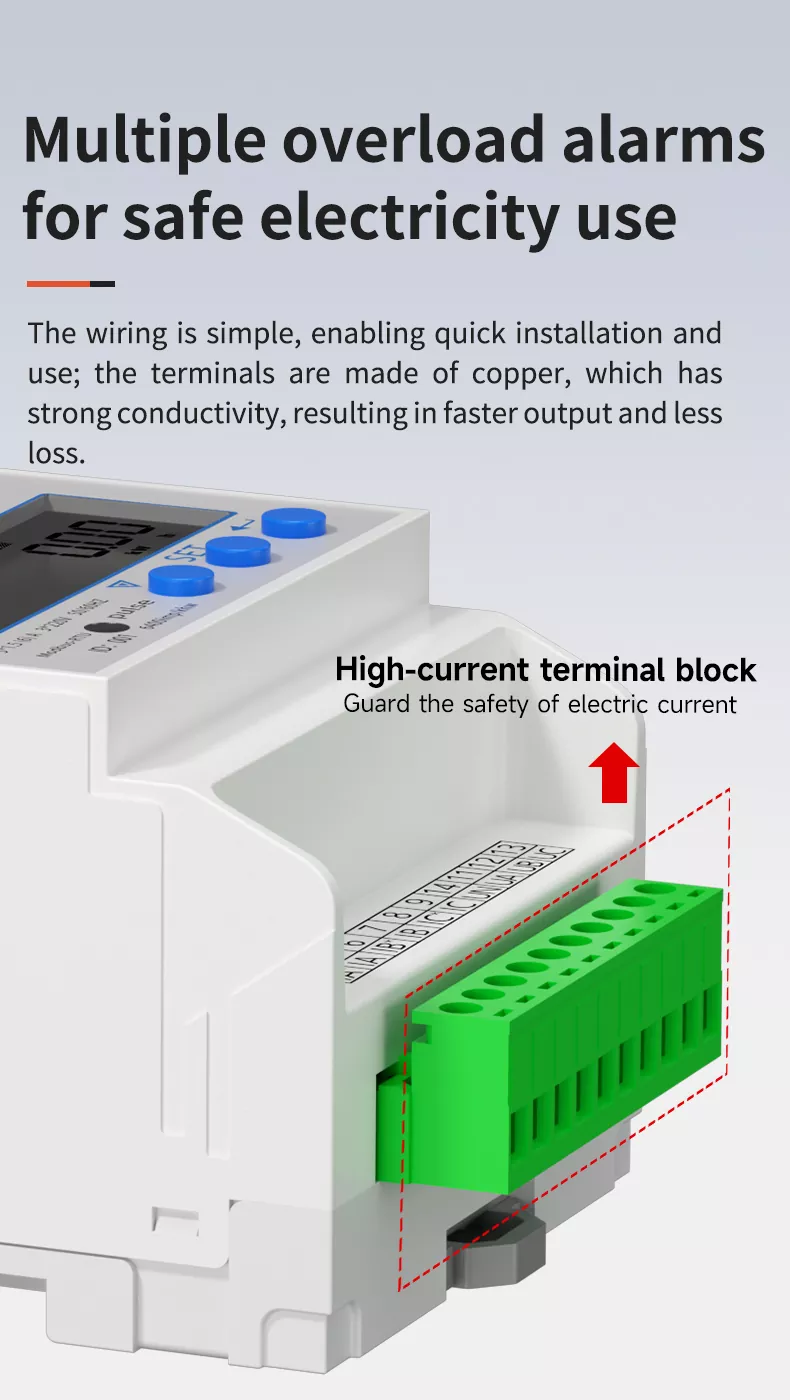

ALLARMI MULTIPLI DI SOVRACCARICO PER UN UTILIZZO SICURO DELL'ELETTRICITÀ

Il cablaggio è semplice e consente un'installazione e un utilizzo rapidi; i terminali sono realizzati in rame, che ha una forte conduttività, con conseguente uscita più rapida e minori perdite. Il contatore è dotato di molteplici funzioni di allarme di sovraccarico, che possono attivare un allarme in tempo quando la corrente o la potenza supera la soglia impostata, ricordando agli utenti di adottare misure per evitare danni alle apparecchiature e incidenti di sicurezza causati dal sovraccarico, tutelando efficacemente la sicurezza dell'uso dell'elettricità.

CABLAGGIO FACILE DA INSTALLARE E SICURO

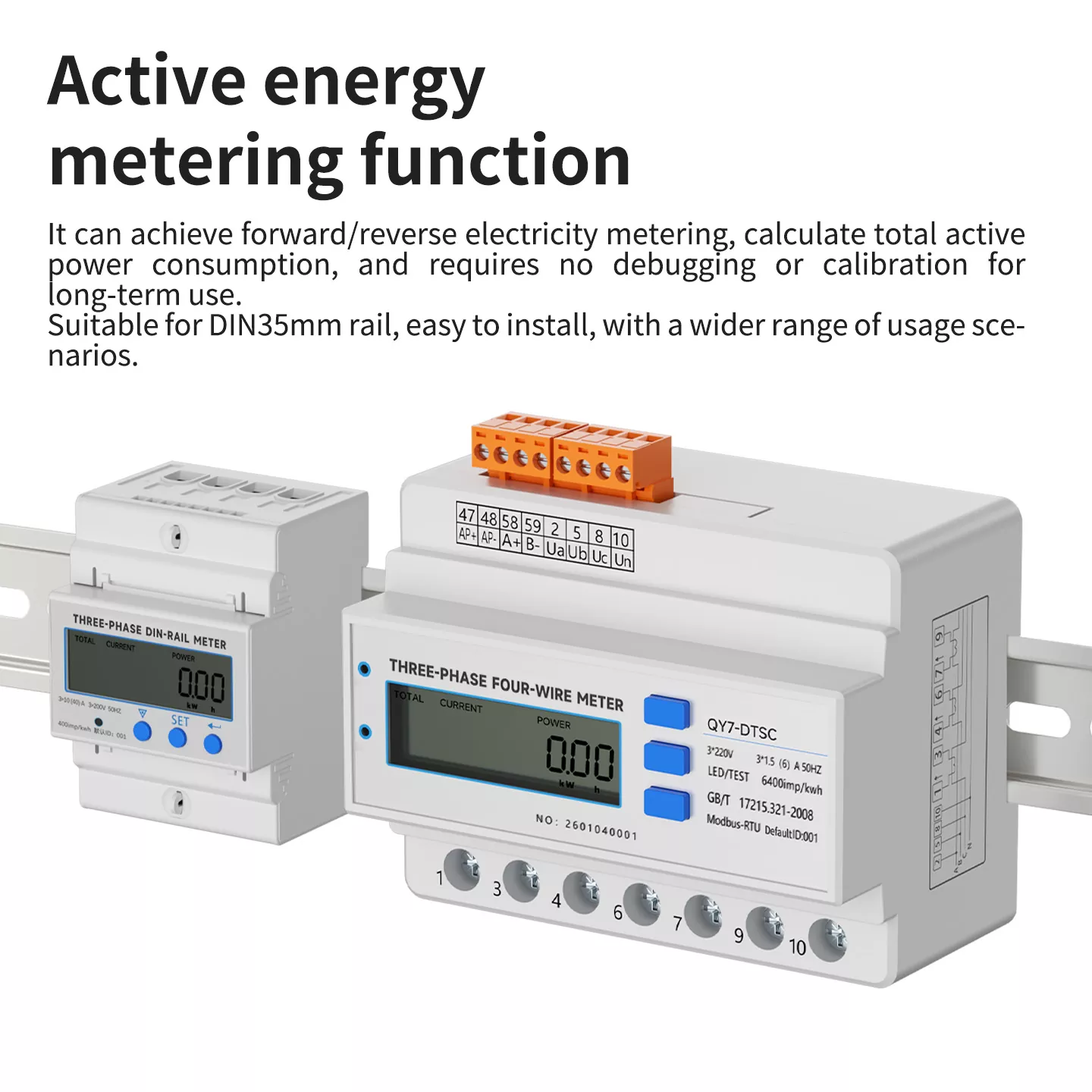

Il misuratore è adatto per binari di guida standard DIN35mm, con facilità di installazione e smontaggio, senza bisogno di strumenti complicati. Il metodo di cablaggio "top in, bottom out" è chiaro e intuitivo, con una chiara marcatura dei terminali, che può efficacemente evitare cablaggi errati. I terminali in rame ad alta corrente sono solidi e affidabili, non facili da perdere in caso di vibrazioni a lungo termine, garantendo un funzionamento sicuro e stabile. Può eseguire la misurazione diretta/inversa dell'elettricità, calcolare il consumo totale di energia attiva e non richiede debug o calibrazione per un uso a lungo termine.

DIMENSIONI PRODOTTO (SPECIFICHE MODELLO 4P)

• DIMENSIONI GLOBALI: 72 mm (L) × 89 mm (A) × 59 mm (P)

• DIMENSIONI DI MONTAGGIO: Compatibile con binario di guida standard DIN35mm

• DISPOSIZIONE TERMINALI: 13 terminali per ingresso corrente/tensione e comunicazione

• DIMENSIONI ALTERNATIVE DEL TIPO DIRETTO 4P: 72 mm (L) × 66 mm (A) × 65 mm (P)

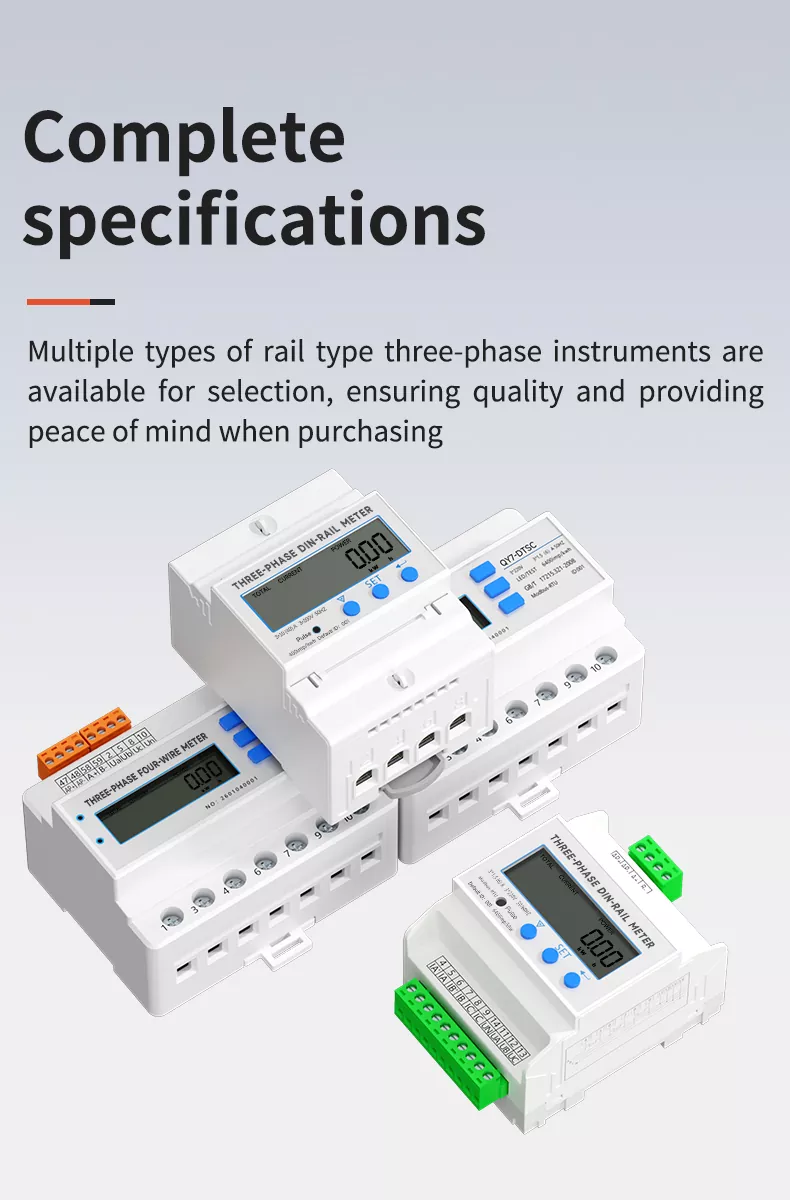

SPECIFICHE COMPLETE

Forniamo una gamma completa di modelli di contatori su guida DIN trifase, inclusi il tipo diretto e il tipo con trasformatore, 4P e altre specifiche, per soddisfare le esigenze di diverse condizioni di lavoro. Il prodotto supporta più specifiche di tensione e corrente, compatibile con sistemi trifase a tre e quattro fili e può essere ampiamente utilizzato nel monitoraggio dell'energia, nella misurazione dell'energia, nell'automazione industriale e in altri scenari. Modelli completi, qualità affidabile, tranquillità nell'acquisto.

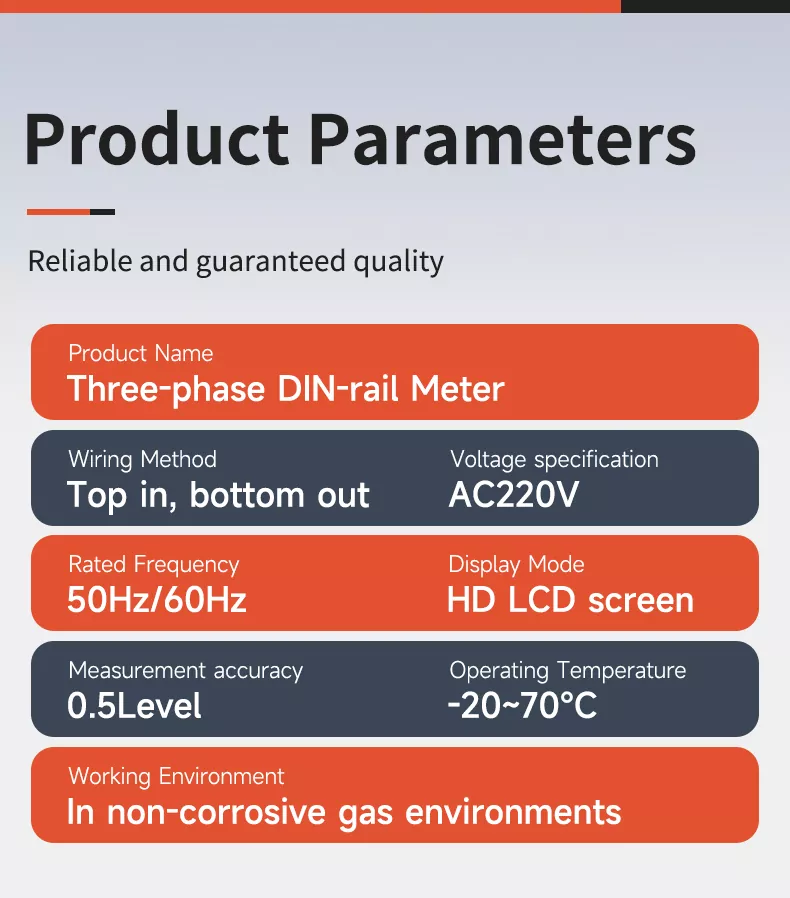

PARAMETRI DEL PRODOTTO

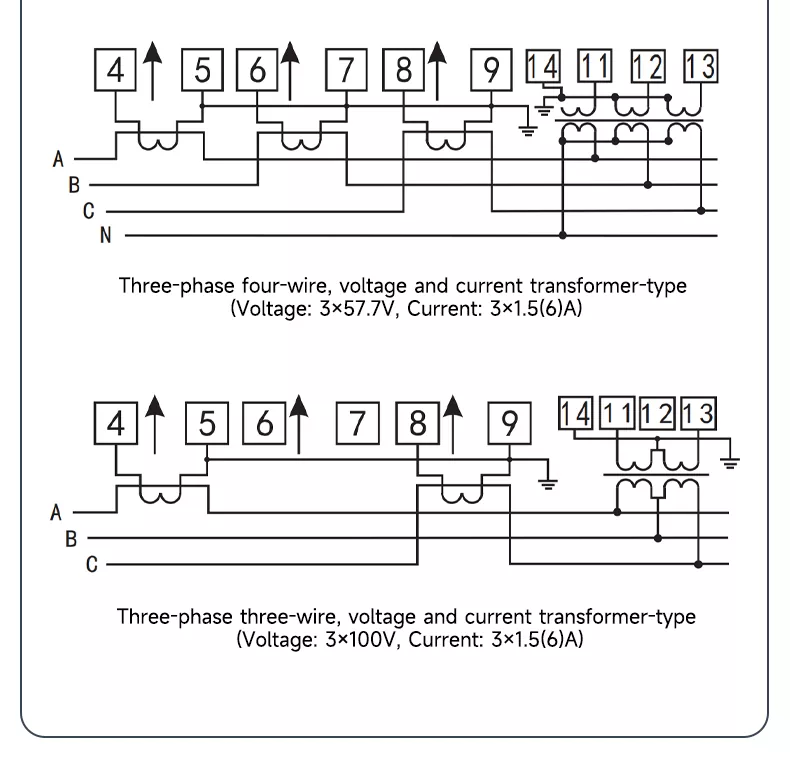

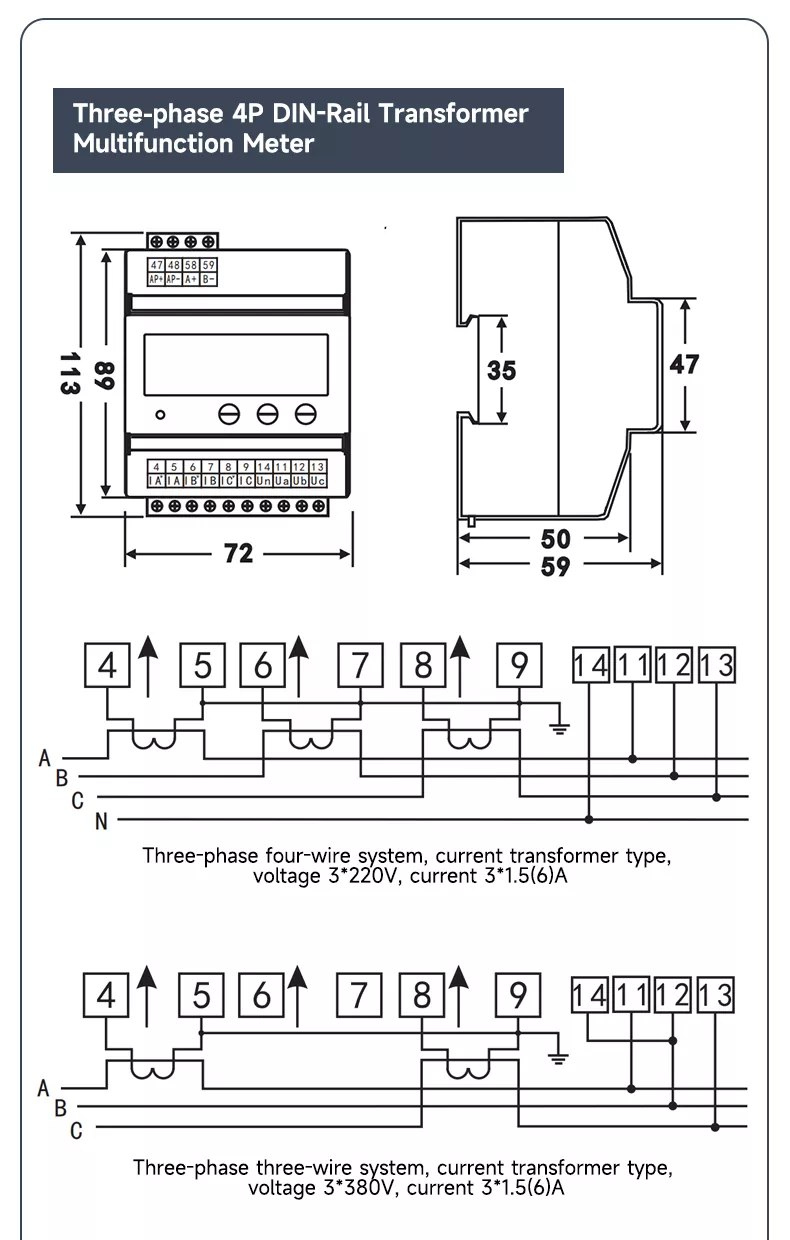

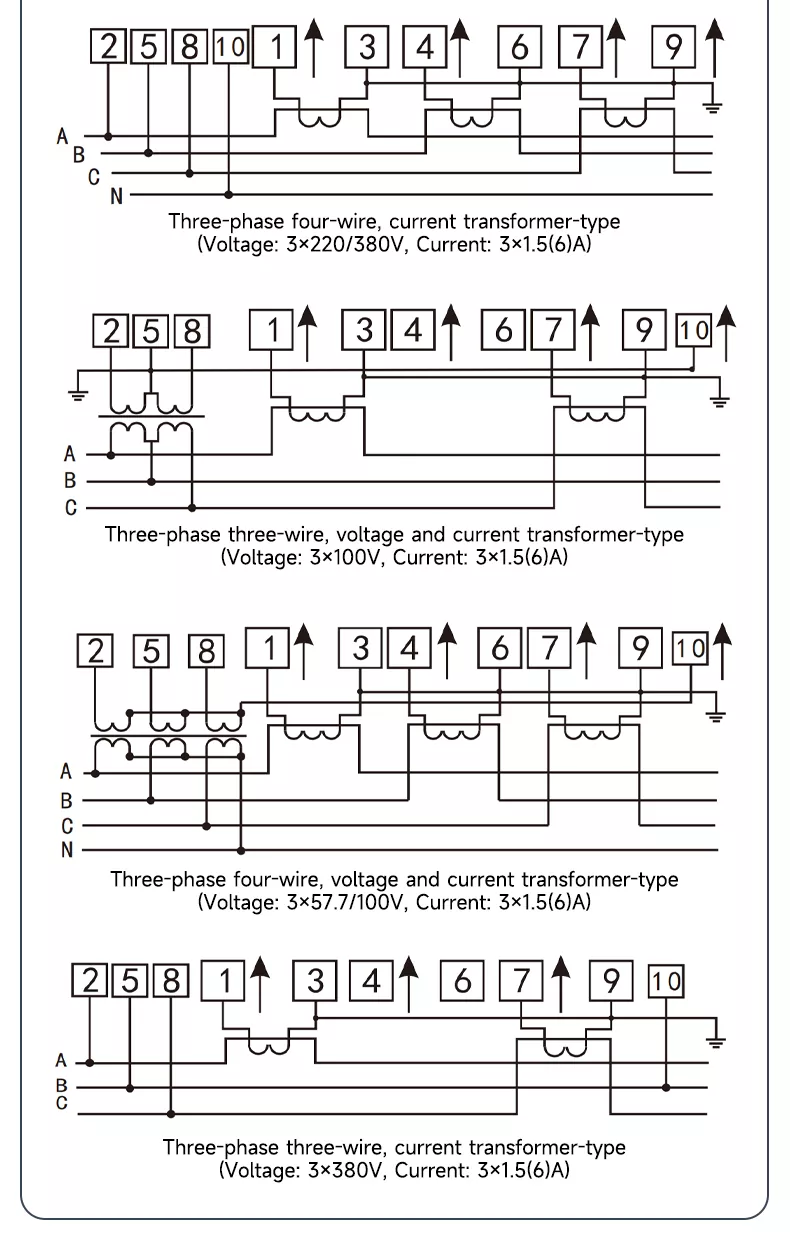

SCHEMA ELETTRICO (SPECIFICO DEL MODELLO 4P)

CABLAGGIO TIPO TRASFORMATORE

SISTEMA TRIFASE A QUATTRO FILI: TENSIONE 3×220V, CORRENTE 3×1,5(6)A

SISTEMA TRIFASE A TRE FILI: TENSIONE 3×380V, CORRENTE 3×1,5(6)A

TRIFASE A QUATTRO FILI (TRASFORMATORE DI TENSIONE E CORRENTE): TENSIONE 3×57,7 V, CORRENTE 3×1,5(6)A

TRIFASE A TRE FILI (TRASFORMATORE DI TENSIONE E CORRENTE): TENSIONE 3×100 V, CORRENTE 3×1,5(6)A

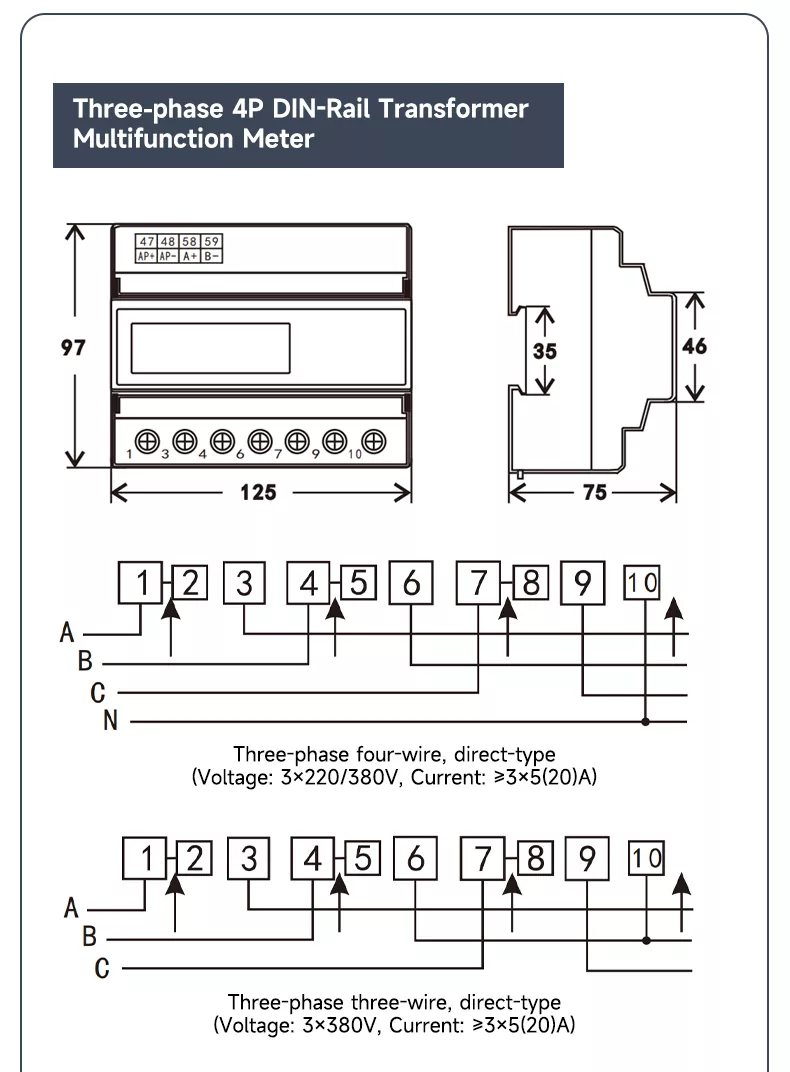

CABLAGGIO DI TIPO DIRETTO (PER RIFERIMENTO)

• TIPO DIRETTO TRIFASE A QUATTRO FILI: TENSIONE 3×220/380V, CORRENTE ≥3×5(20)A

• TIPO DIRETTO TRIFASE A TRE FILI: TENSIONE 3×380V, CORRENTE ≥3×5(20)A

La chiara marcatura dei terminali e il cablaggio standardizzato rendono l'installazione più sicura ed efficiente.

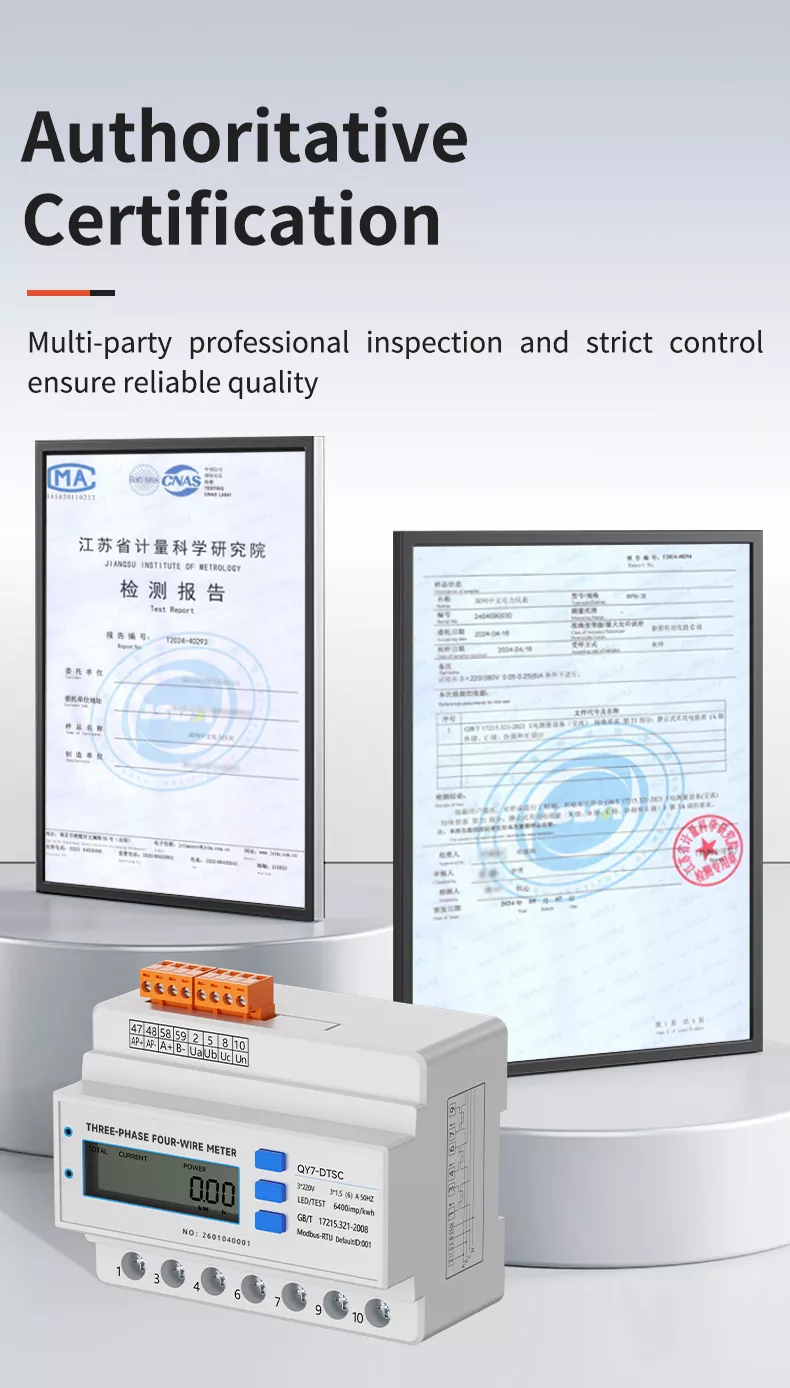

CERTIFICAZIONE AUTOREVOLE

Il nostro contatore trifase su guida DIN ha superato test e certificazioni di laboratorio professionali, in linea con gli standard di settore nazionali e internazionali. L'intero processo di produzione implementa un rigoroso controllo di qualità, inclusa la calibrazione della precisione, test di resistenza alla tensione, test di invecchiamento e altri collegamenti, garantendo l'accuratezza, la sicurezza e la stabilità di ciascun prodotto. La certificazione autorevole fornisce una forte garanzia per l'approvvigionamento di grandi quantità di clienti globali e la cooperazione a lungo termine.

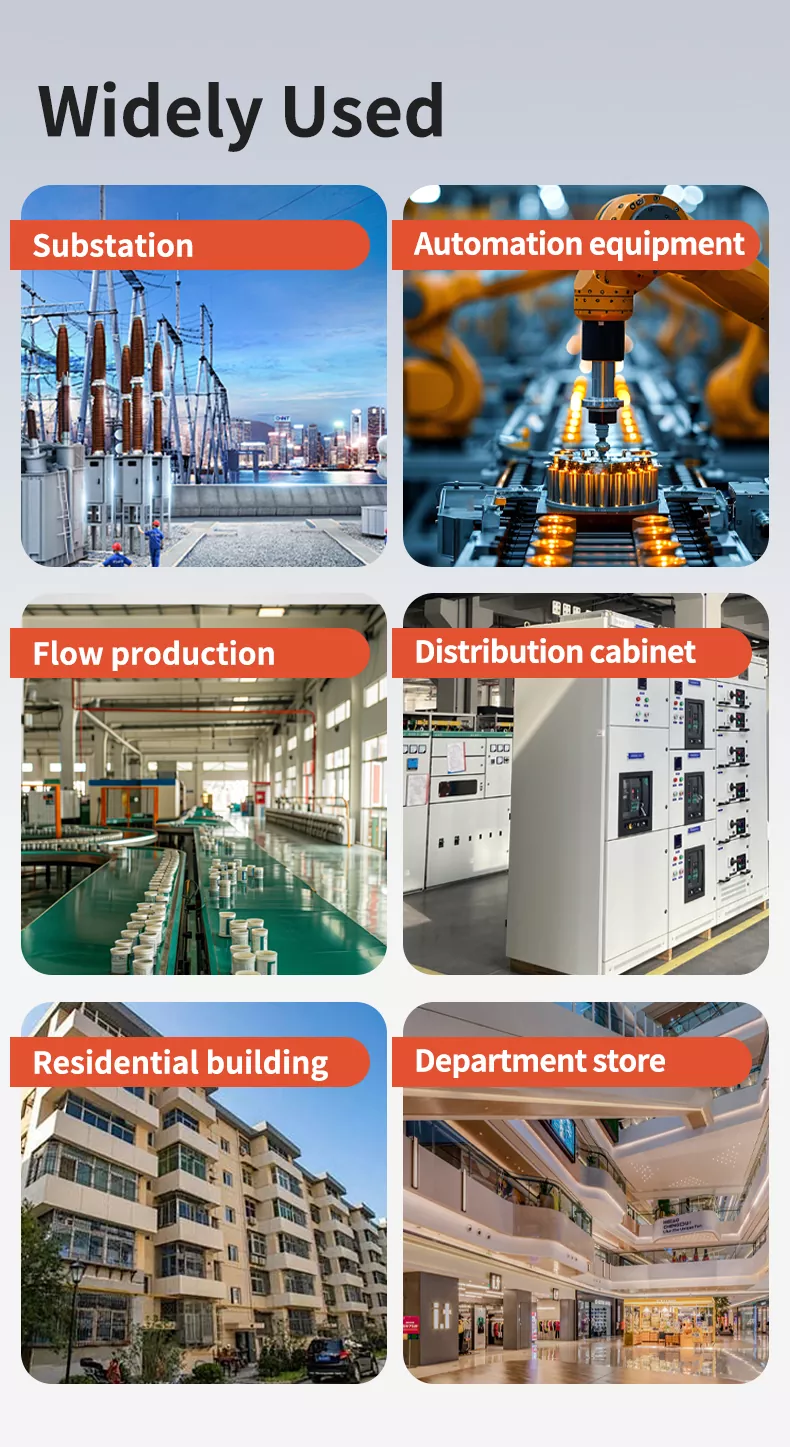

AMPIO UTILIZZO

Il nostro contatore trifase su guida DIN 4P è ampiamente utilizzato in:

• SOTTOSTAZIONE: Monitoraggio dell'energia e gestione dell'energia

• APPARECCHIATURE PER L'AUTOMAZIONE: Controllo di processi industriali e misurazione della potenza

• FLUSSO DI PRODUZIONE: Monitoraggio e statistiche dei consumi energetici in fabbrica

• QUADRO DI DISTRIBUZIONE: monitoraggio e protezione dei parametri del sistema di distribuzione dell'energia

• EDILIZIA RESIDENZIALE: misurazione intelligente dell'energia e gestione dell'energia domestica

• GRANDI MAGAZZINI: statistiche e analisi del consumo energetico degli edifici commerciali

Domande frequenti (6 ARTICOLI)

1.QUAL È LA FUNZIONE PRINCIPALE DI QUESTO PRODOTTO?

Viene utilizzato principalmente per il monitoraggio completo dei parametri elettrici (tensione, corrente, potenza, energia ecc.), misurazione dell'energia, allarmi anomali e caricamento di comunicazioni in sistemi di alimentazione trifase, adatti per scenari di automazione industriale, distribuzione di energia e gestione dell'energia.

2.QUAL È IL LIVELLO DI PRECISIONE?

Adotta un'elevata precisione di livello 0,5, che soddisfa gli standard di misurazione industriale e di misurazione legale, garantendo un'accurata acquisizione dei dati e una misurazione dell'energia.

3.QUALI METODI DI CABLAGGIO SUPPORTA?

Supporta sia la connessione diretta (per bassa corrente) che la connessione del trasformatore (per alta corrente/tensione), compatibile con sistemi trifase a tre e quattro fili, con opzioni di cablaggio flessibili.

4.QUAL È L'ANGOLO DI VISIONE DELLO SCHERMO LCD?

Lo schermo presenta un campo visivo completo di 178°, consentendo una lettura chiara dei dati da qualsiasi angolazione, senza punti ciechi.

5.HA UNA FUNZIONE DI COMUNICAZIONE?

Sì, supporta il protocollo di comunicazione Modbus RTU, che può realizzare il caricamento dei dati e il monitoraggio remoto, adatto per sistemi di gestione energetica intelligente.

6.QUAL È IL CAMPO DI TEMPERATURA OPERATIVA?

La temperatura operativa standard è 20~70°C e i modelli migliorati possono resistere fino a 75°C, adatti a vari ambienti industriali.
