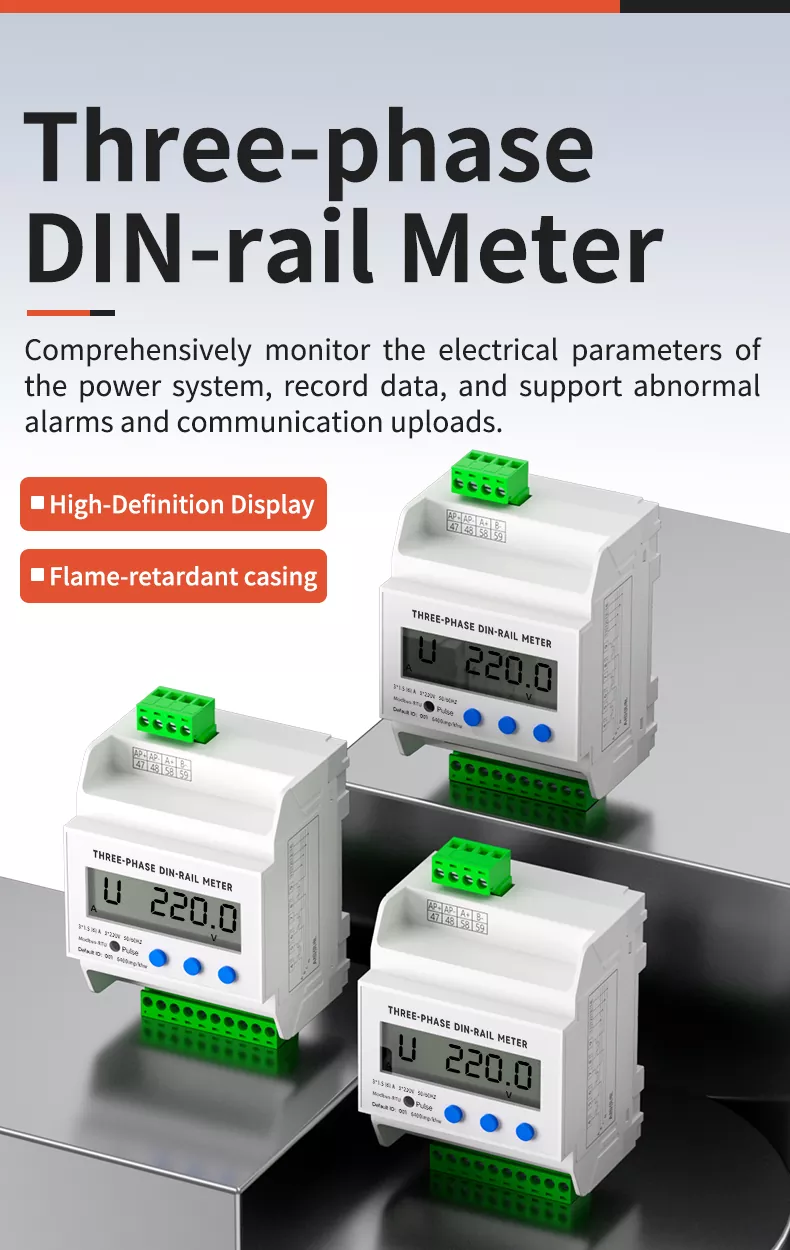

Misuratore di potenza trifase su guida Din

Il misuratore di potenza su guida DIN trifase Eton è un misuratore di energia multiparametro ad alte prestazioni progettato per i moderni sistemi di alimentazione, ideale per progetti di automazione industriale, distribuzione di energia e gestione dell'energia. Supporta il monitoraggio completo di tensione, corrente, potenza ed energia, con registrazione dei dati, funzioni di allarme anomalo e caricamento delle comunicazioni per una gestione remota efficiente.

Costruito con circuiti integrati avanzati e tecnologia SMT, questo contatore di energia trifase offre una classe di precisione 0,5 e un funzionamento stabile. L'alloggiamento ignifugo e i terminali in rame ad alta corrente garantiscono maggiore sicurezza e durata, rendendolo una scelta affidabile per gli acquirenti che cercano un fornitore o un produttore di contatori di energia su guida DIN.

Introduzione dell'azienda

Focalizzati sul controllo dell'automazione industriale, forniamo soluzioni complete su misura per i moderni sistemi di alimentazione. I nostri prodotti intelligenti per la distribuzione dell'energia sono progettati per garantire precisione, affidabilità, efficienza energetica e sostenibilità ambientale.

Dalla ricerca e sviluppo alla consegna finale, applichiamo un rigoroso controllo di qualità in ogni fase per garantire la piena conformità agli standard internazionali. Il nostro obiettivo è costruire partnership a lungo termine e diventare un fornitore globale affidabile nel settore della misurazione elettrica.

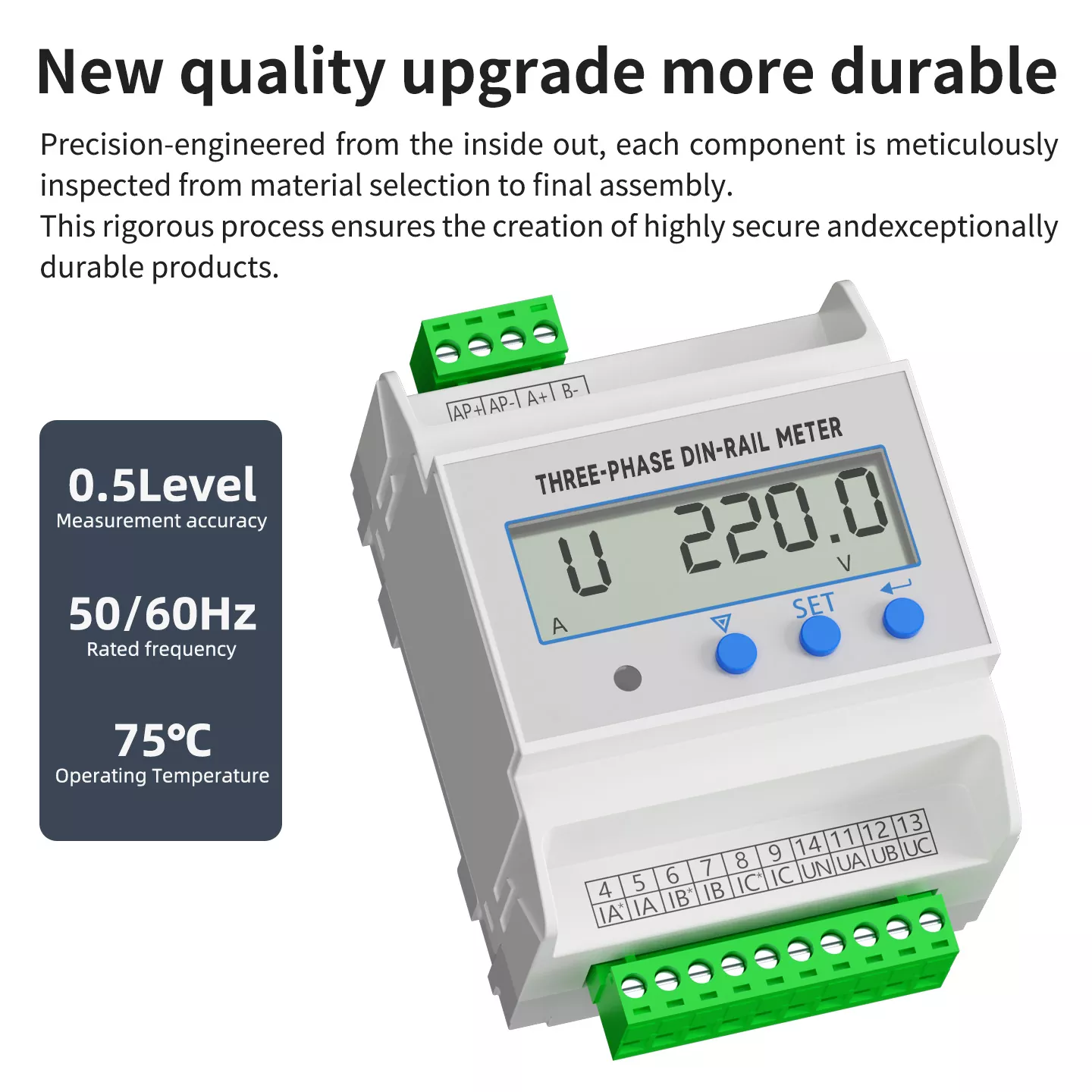

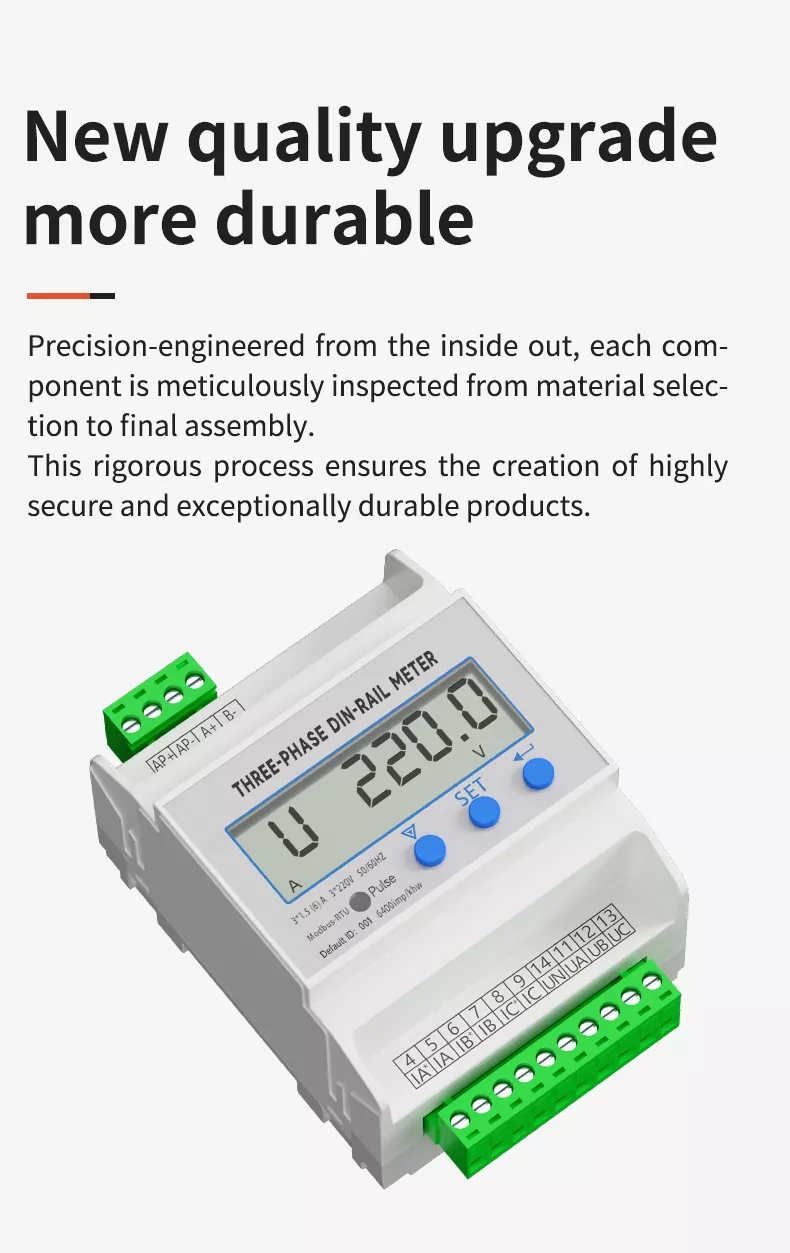

Nuovo aggiornamento di qualità e più durevole

Il nostro misuratore di potenza trifase su guida Din è stato sottoposto a un aggiornamento completo della qualità. Progettato con precisione dall'interno verso l'esterno, ogni componente viene meticolosamente ispezionato dalla selezione dei materiali all'assemblaggio finale. Questo processo rigoroso garantisce la creazione di prodotti altamente sicuri ed eccezionalmente durevoli. Può funzionare stabilmente in ambienti industriali difficili con un intervallo di temperature operative compreso tra 20 °C e 70 °C (per brevi periodi fino a 75 °C).

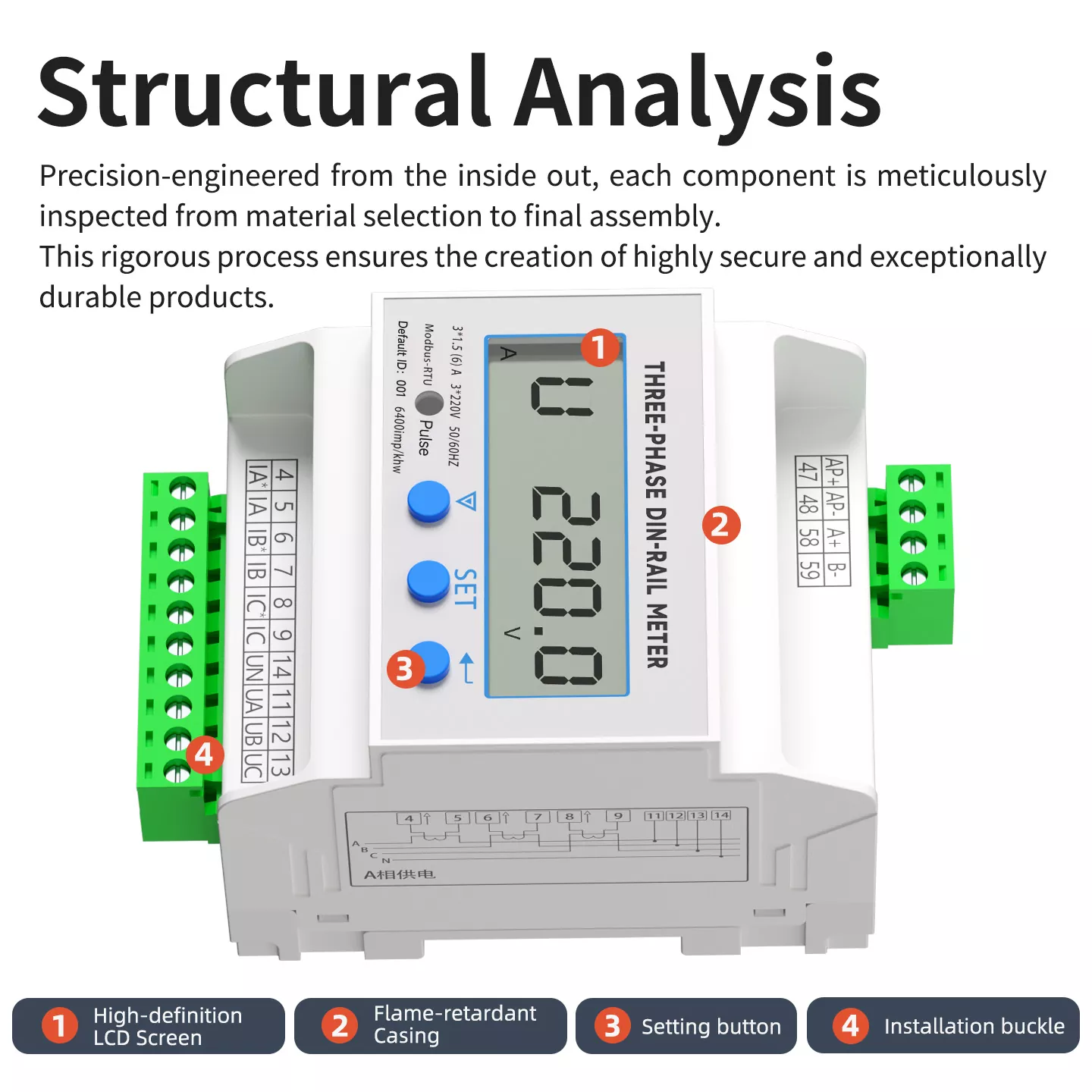

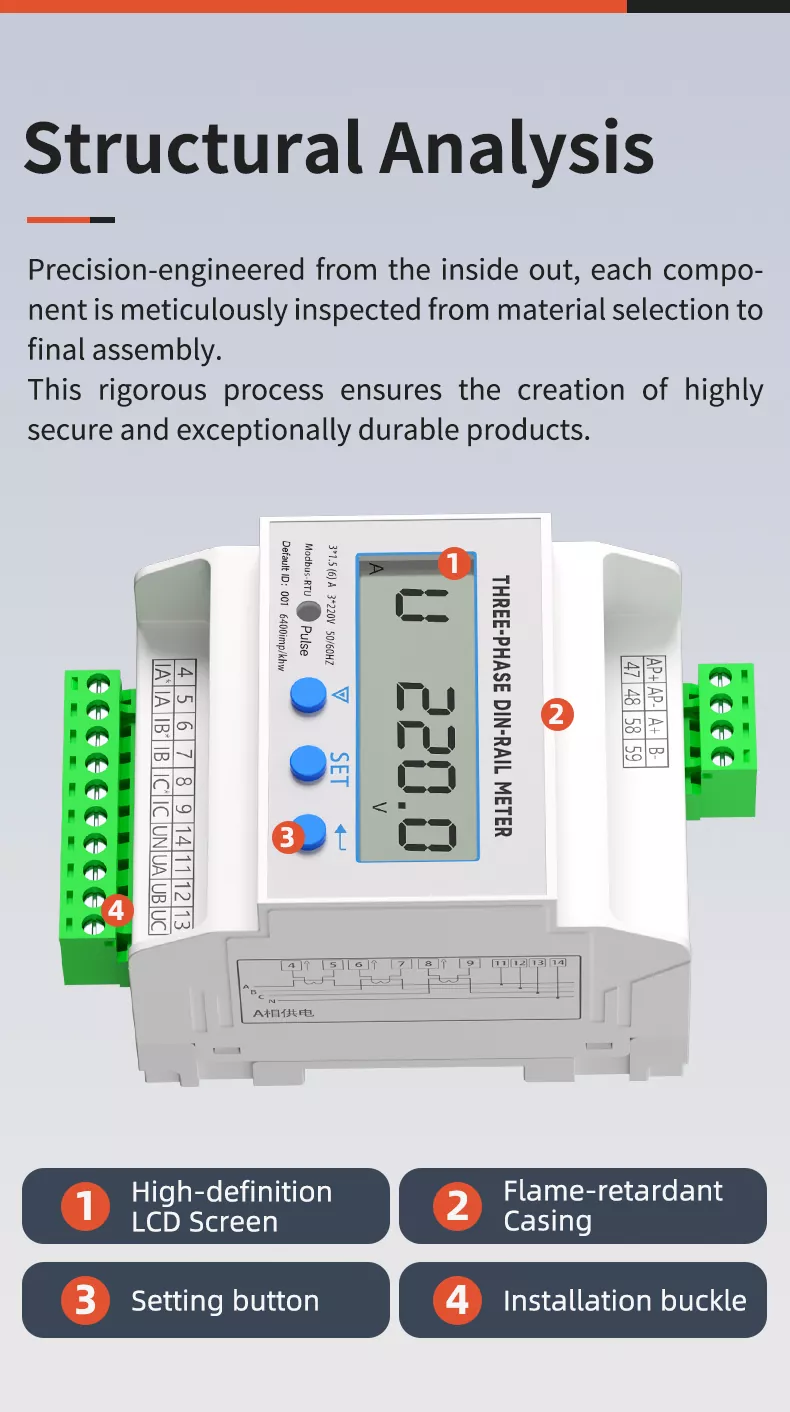

Analisi strutturale

Lo strumento presenta una struttura scientificamente ottimizzata con quattro componenti principali:

1. Schermo LCD ad alta definizione: visualizza dati in tempo reale come tensione, corrente ed energia con caratteri grandi e un angolo di visione completo di 178°.

2. Involucro ignifugo: realizzato in plastica tecnica ad alta resistenza, fornisce isolamento, resistenza alla corrosione e protezione antincendio.

3. Pulsante di impostazione: pulsanti sensibili per la configurazione dei parametri e la commutazione dei dati, con risposta rapida e funzionamento semplice.

4. Fibbia di installazione: compatibile con le guide standard DIN35mm, che consente l'installazione e lo smontaggio senza attrezzi.

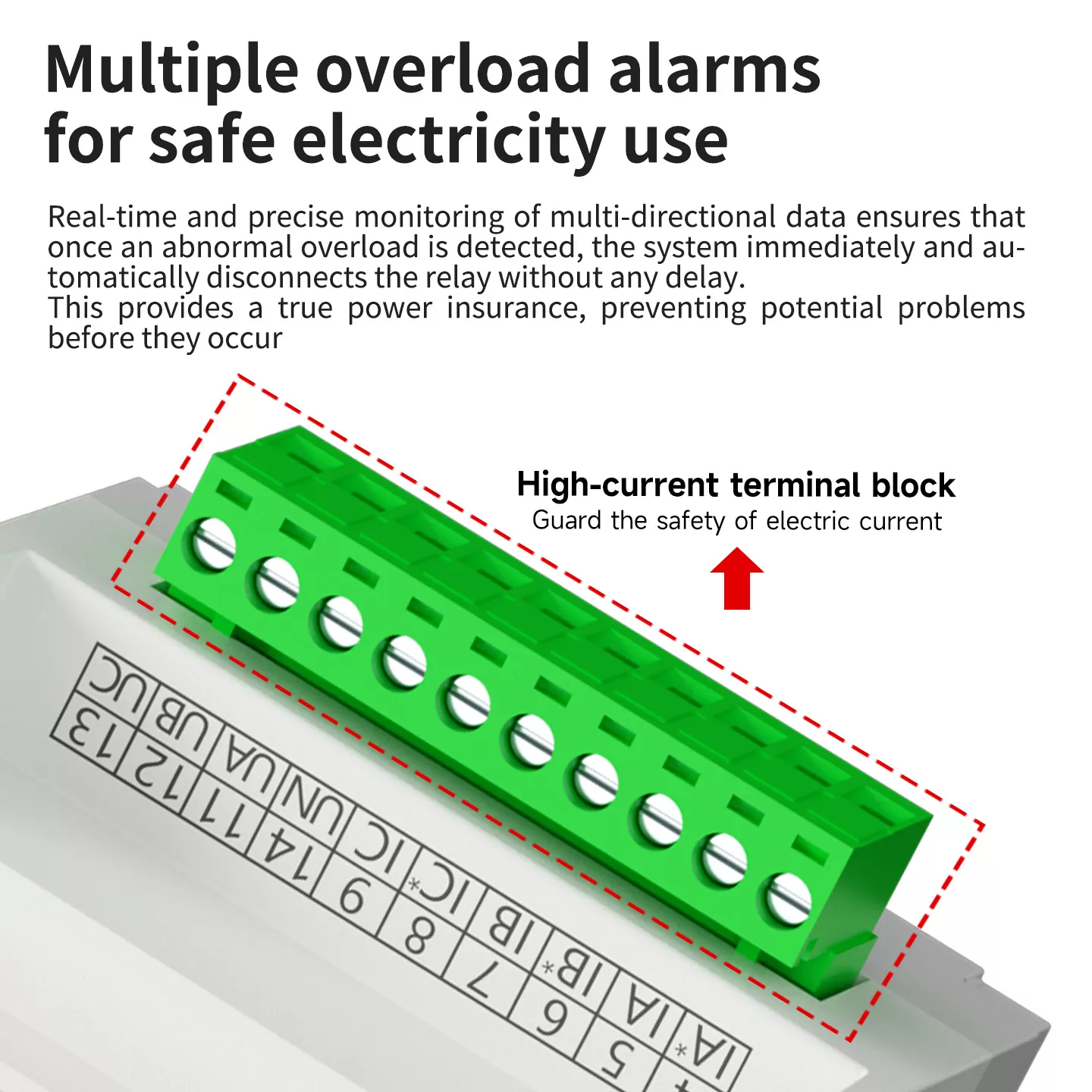

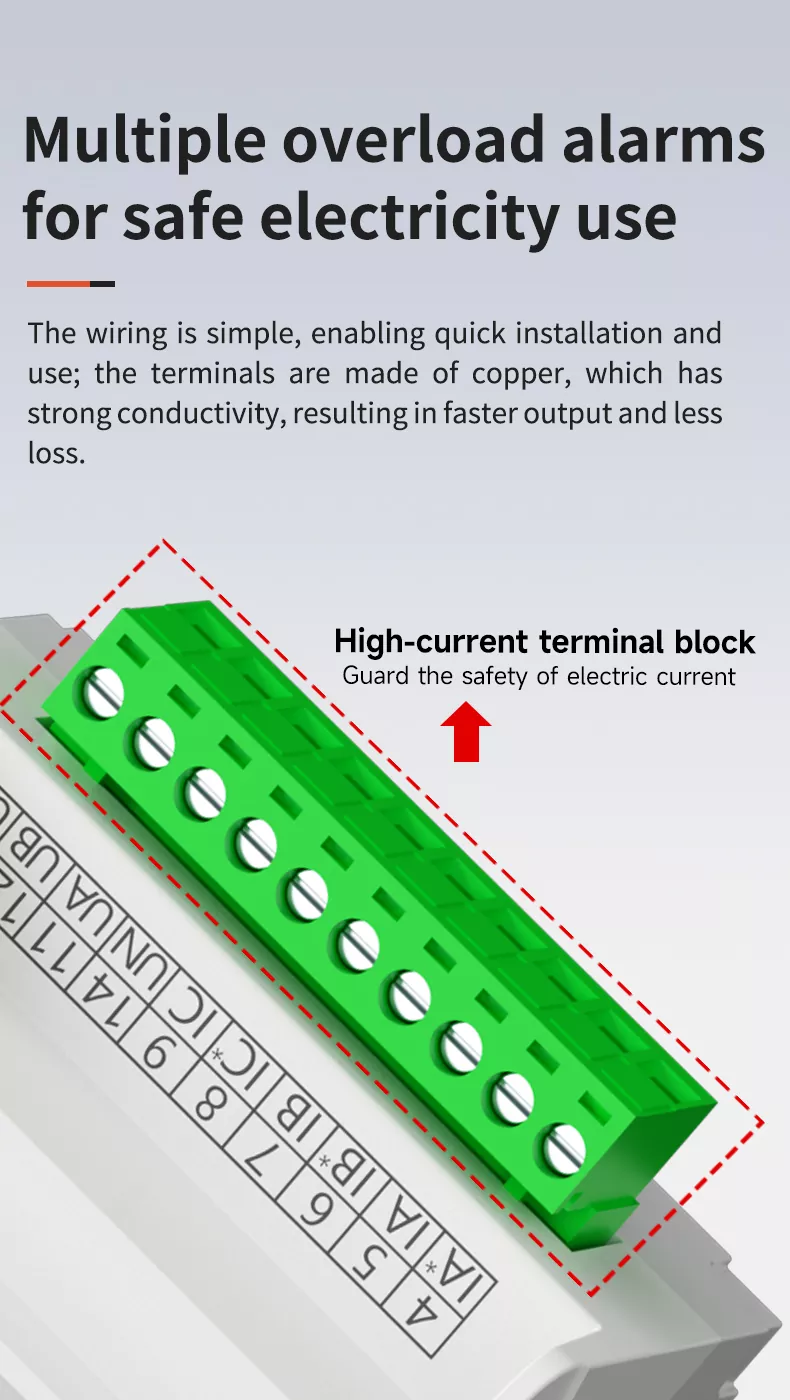

Allarmi multipli di sovraccarico per un utilizzo sicuro dell'elettricità

Il cablaggio è semplice e consente un'installazione e un utilizzo rapidi. I terminali sono realizzati in rame ad alta conduttività, garantendo un'uscita rapida del segnale e una bassa perdita di potenza. La morsettiera ad alta corrente protegge la sicurezza della corrente elettrica, mentre molteplici funzioni di allarme di sovraccarico forniscono avvisi in tempo reale per condizioni di alimentazione anomale, prevenendo efficacemente danni alle apparecchiature e garantendo un uso sicuro dell'elettricità.

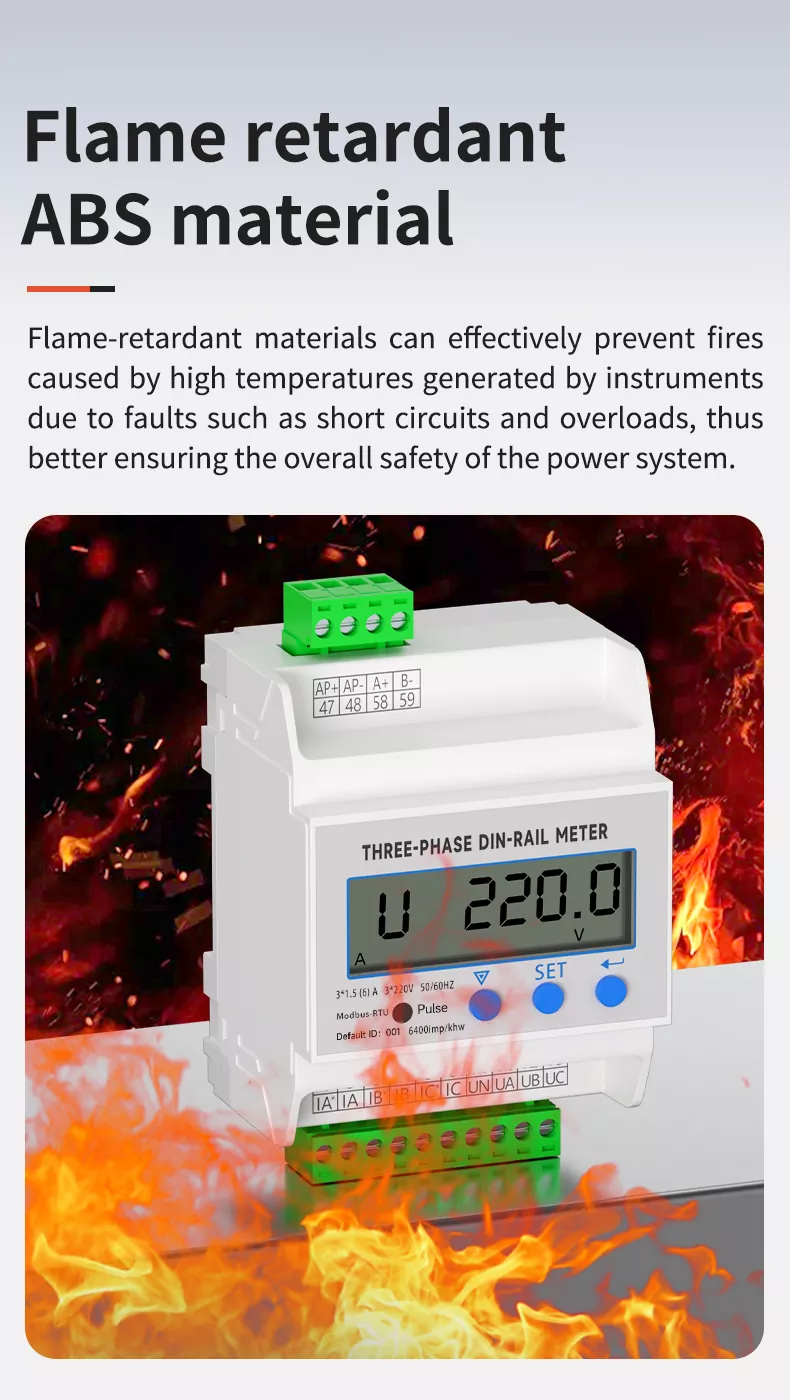

Materiale ABS ignifugo

L'involucro è realizzato in materiale ABS ignifugo di alta qualità, che può prevenire efficacemente gli incendi causati dalle alte temperature generate da guasti dello strumento come cortocircuiti e sovraccarichi. Questo design elimina sostanzialmente i rischi per la sicurezza antincendio, fornendo una protezione affidabile per l'intero sistema di alimentazione.

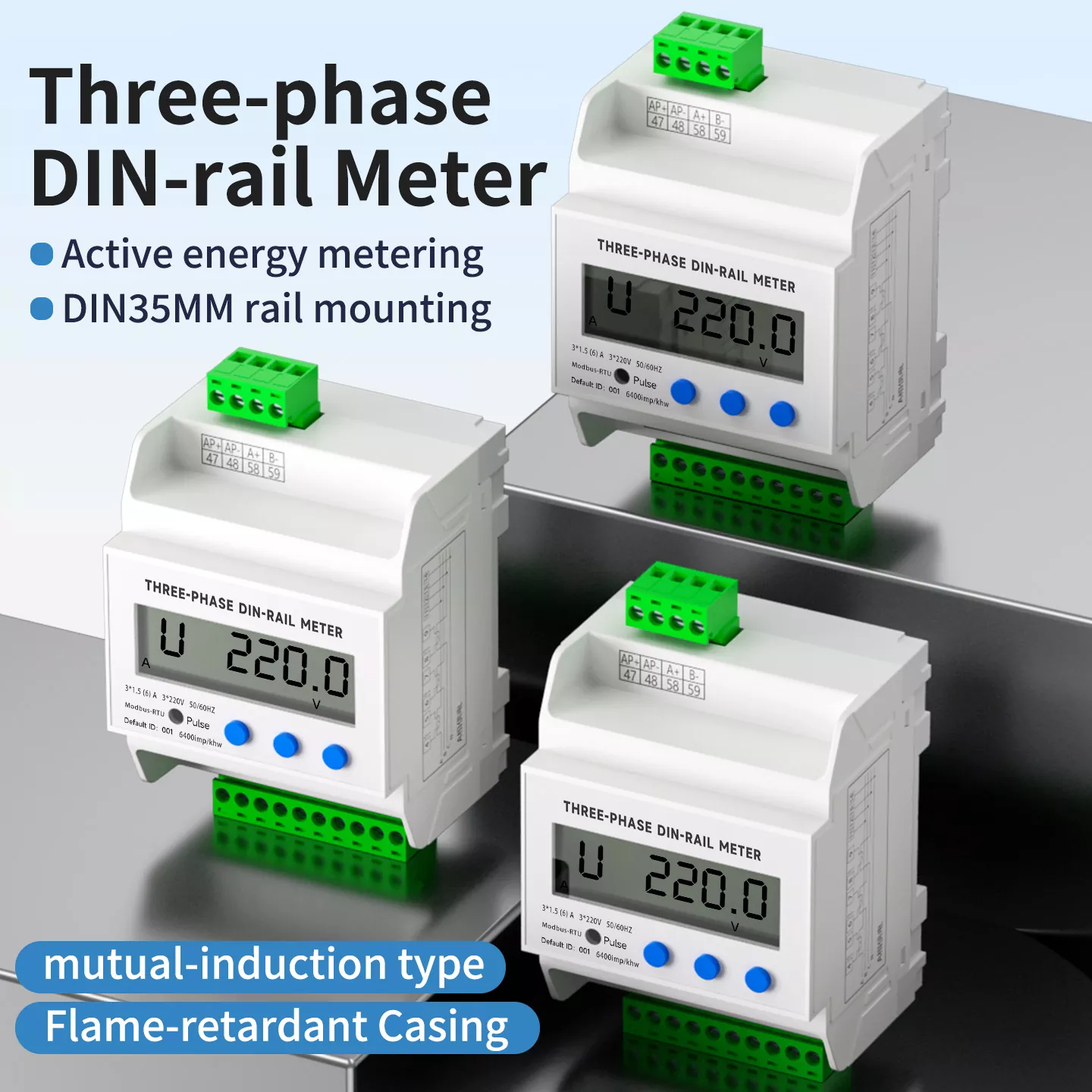

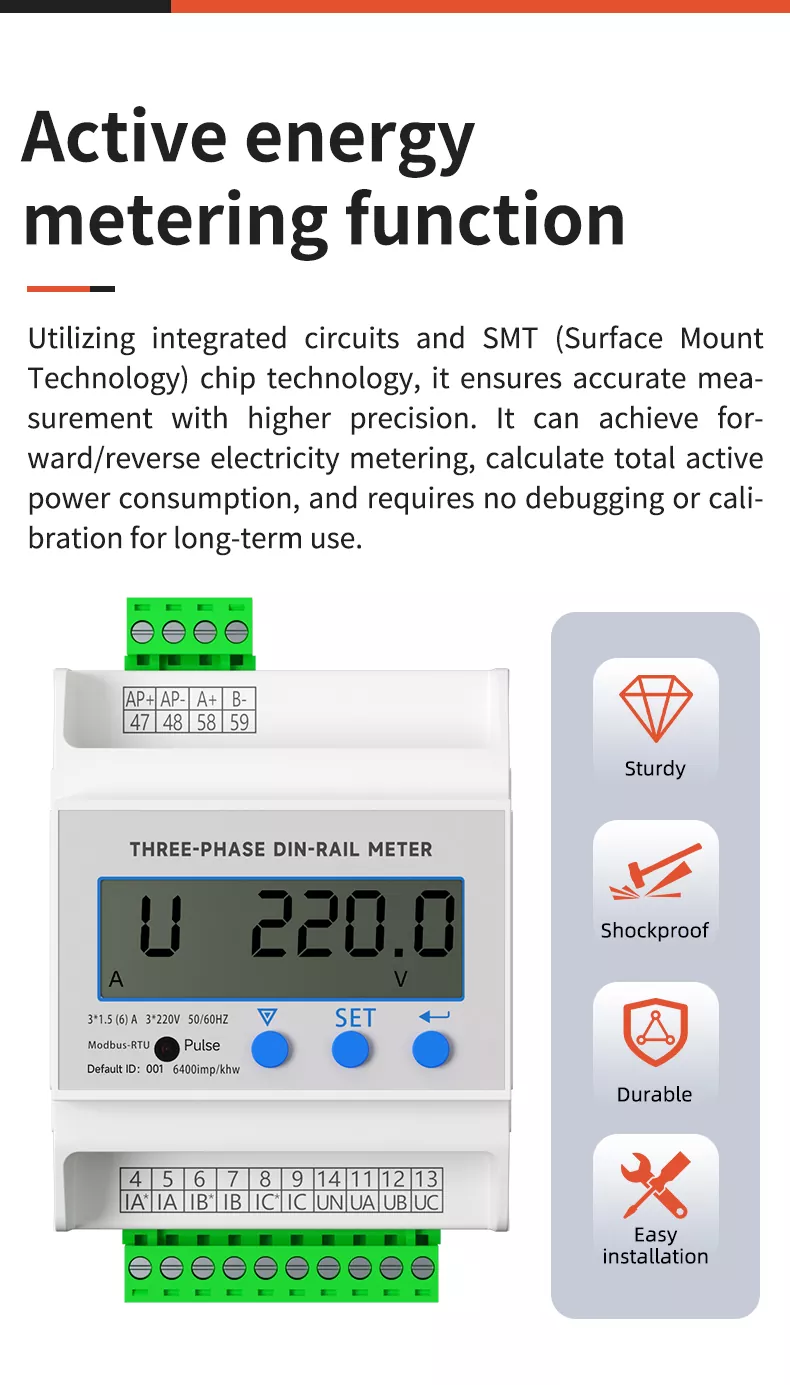

Funzione di misurazione dell'energia attiva

Utilizzando circuiti integrati e tecnologia chip SMT, lo strumento garantisce misurazioni accurate con una precisione di livello 0,5. Supporta la misurazione diretta/inversa dell'elettricità, calcola il consumo totale di energia attiva e non richiede debug o calibrazione per un utilizzo a lungo termine. Presenta inoltre una forte capacità anti-interferenza, ottenendo misurazioni stabili anche in ambienti elettromagnetici complessi.

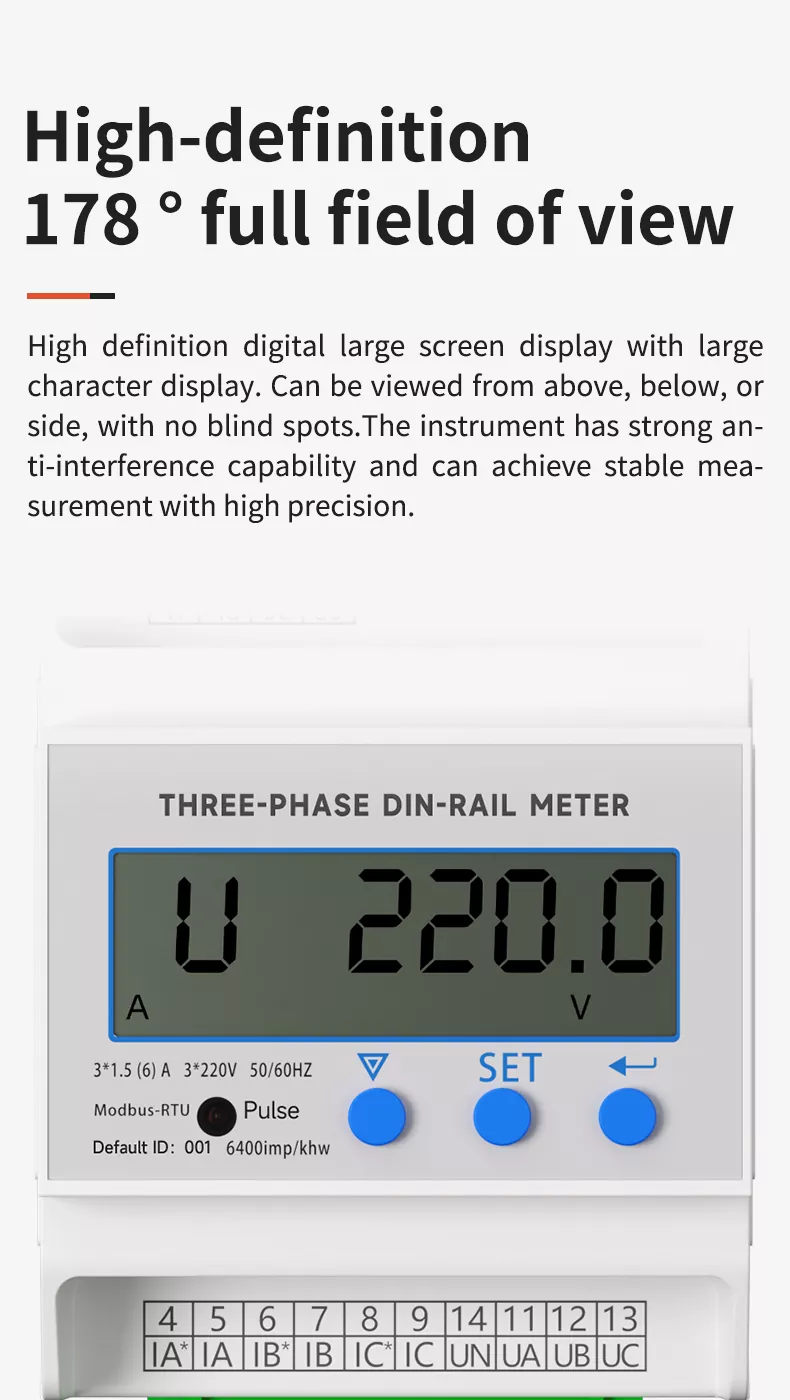

Campo visivo completo di 178° ad alta definizione

Dotato di un ampio schermo digitale ad alta definizione, lo strumento visualizza caratteri grandi e chiari che possono essere visualizzati dall'alto, dal basso o da qualsiasi lato senza punti ciechi. La forte capacità anti-interferenza garantisce misurazioni stabili e di alta precisione, rendendo la lettura dei dati comoda e accurata in vari scenari di lavoro.

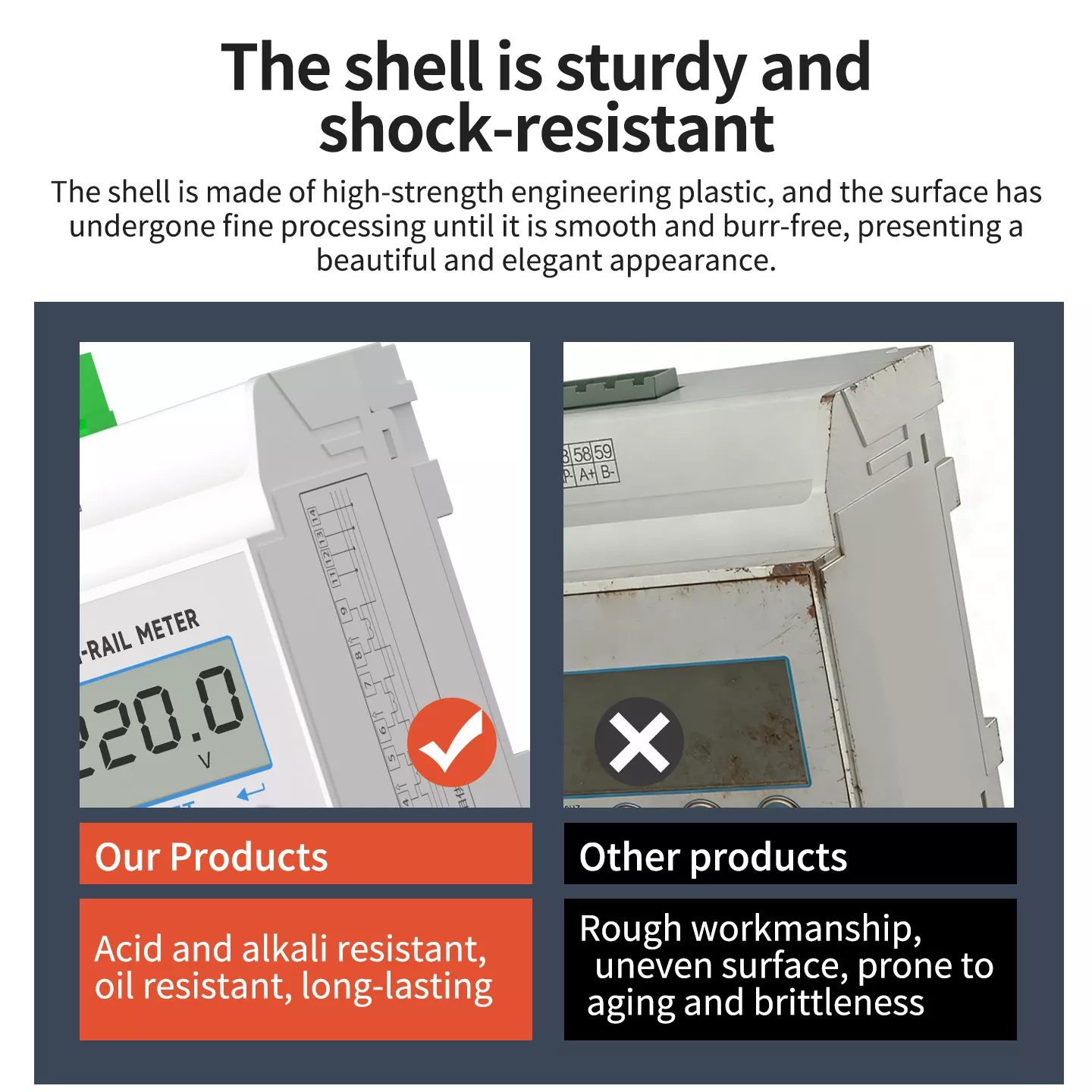

I nostri prodotti rispetto ad altri prodotti

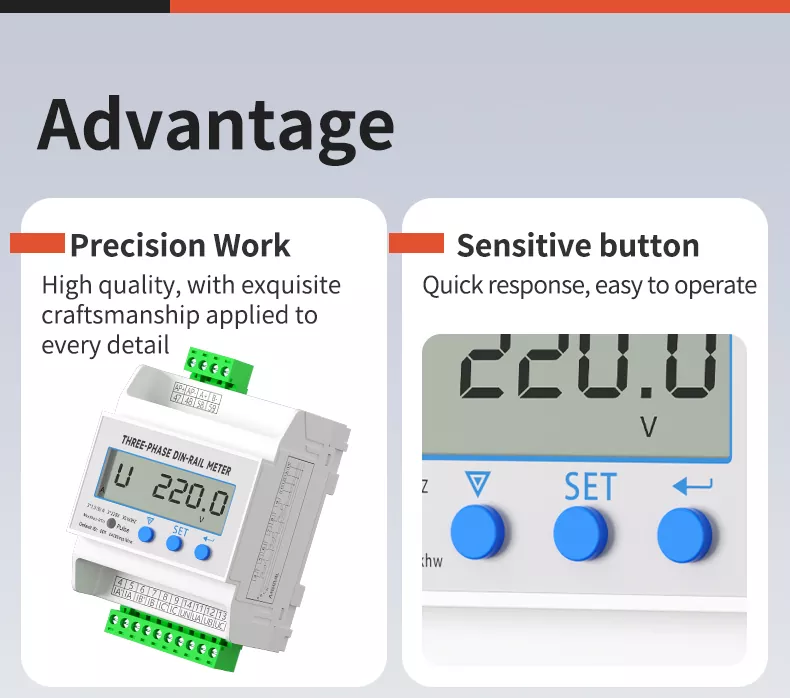

Vantaggio fondamentale

1. Lavoro di precisione: lavorazione squisita applicata ad ogni dettaglio, garantendo alta qualità e prestazioni costanti.

2. Pulsante sensibile: risposta rapida, facile da usare, supporta la configurazione dei parametri e la commutazione dei dati.

3. Robusto e antiurto: involucro ad alta resistenza e struttura solida, resistente alle vibrazioni meccaniche e agli urti.

4. Installazione semplice: compatibile con le guide standard DIN35mm, sbloccando più scenari di utilizzo.

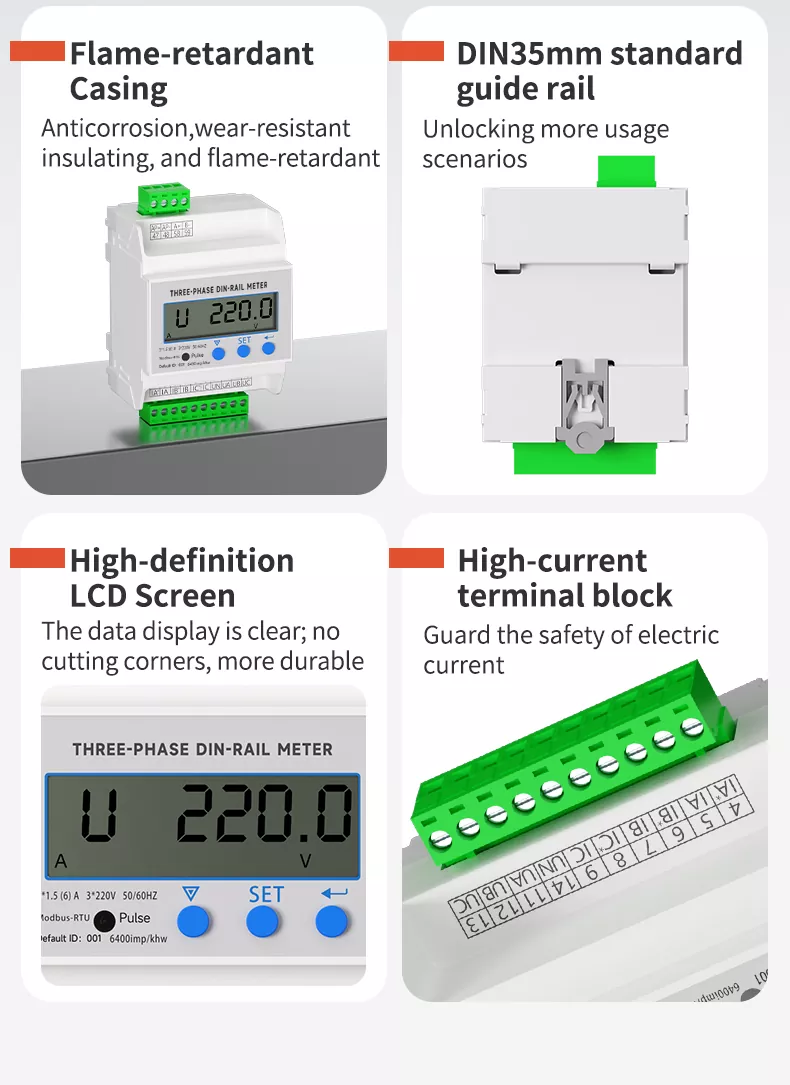

Quattro punti chiave di vendita

• Involucro ignifugo: anticorrosivo, resistente all'usura, isolante e ignifugo, garantisce sicurezza e durata.

• Binario guida standard DIN 35 mm: metodo di installazione universale, adatto a vari armadi di distribuzione e pannelli di controllo industriali.

• Schermo LCD ad alta definizione: visualizzazione chiara dei dati senza angoli taglienti, facile da leggere da qualsiasi angolazione.

• Morsettiera ad alta corrente: terminali in rame con forte conduttività, che proteggono la sicurezza della corrente elettrica.

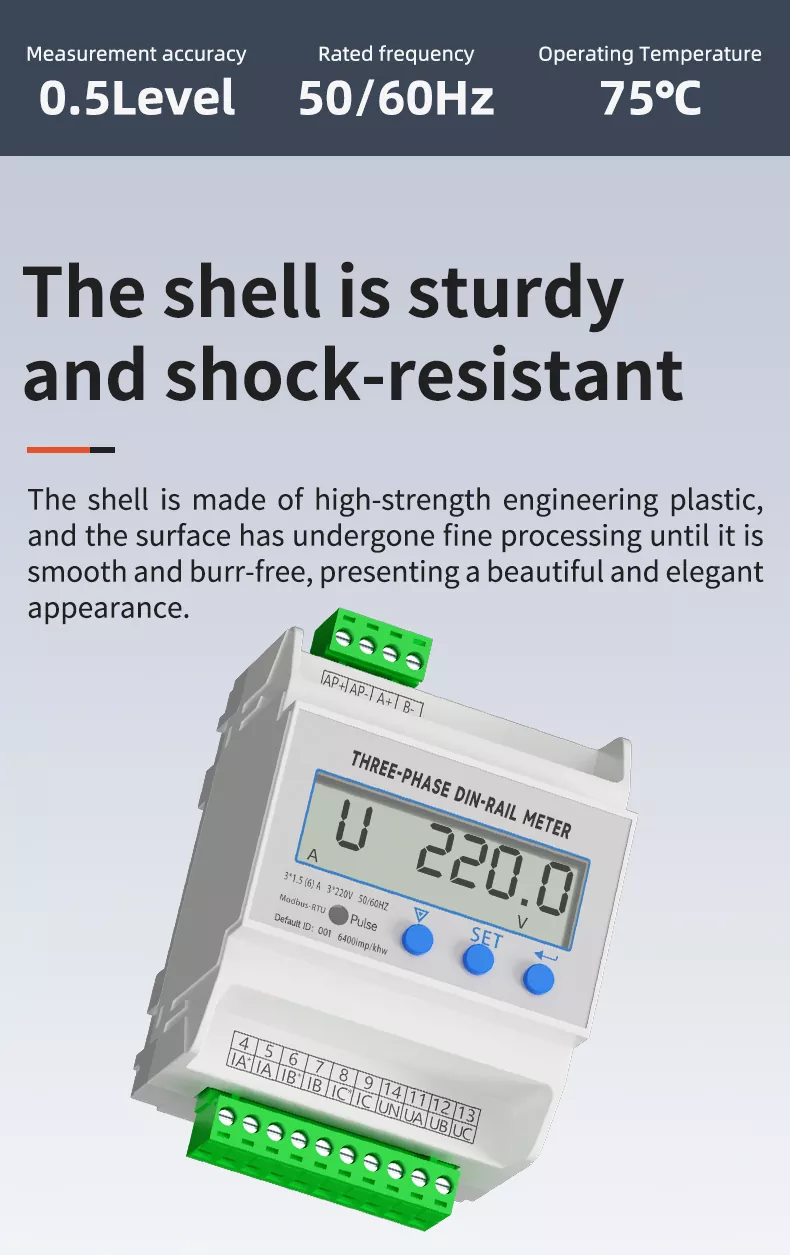

La scocca è robusta e resistente agli urti

La scocca è realizzata in plastica tecnica ad alta resistenza, con una superficie liscia e priva di bave dopo una lavorazione fine, presentando un aspetto bello ed elegante. Ha eccellenti prestazioni antiurto e resistenti alla compressione, in grado di resistere a vibrazioni meccaniche e impatti in ambienti industriali, garantendo un funzionamento stabile a lungo termine.

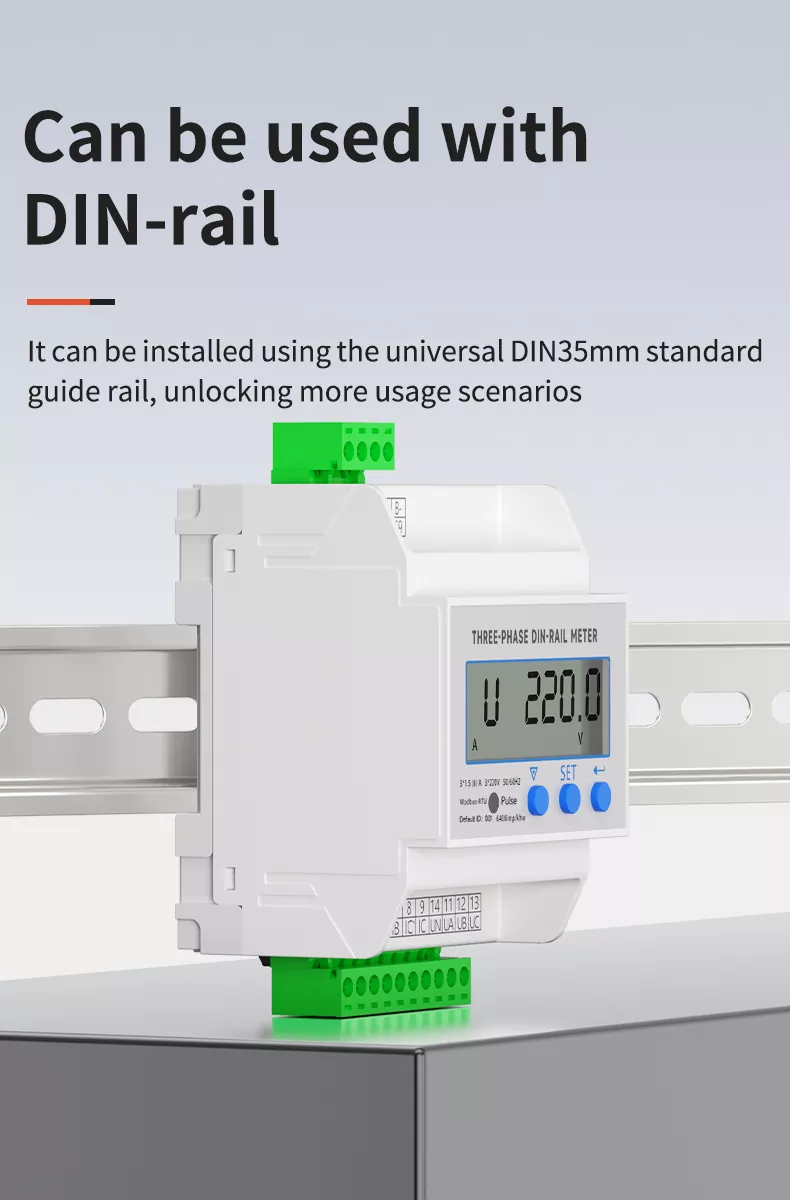

Può essere utilizzato con guida DIN

Può essere installato utilizzando la guida standard universale DIN35mm, sbloccando più scenari di utilizzo. La fibbia di installazione a scatto consente il montaggio e lo smontaggio senza attrezzi, rendendolo comodo per l'installazione, la manutenzione e la sostituzione negli armadi di distribuzione e nei pannelli di controllo industriali.

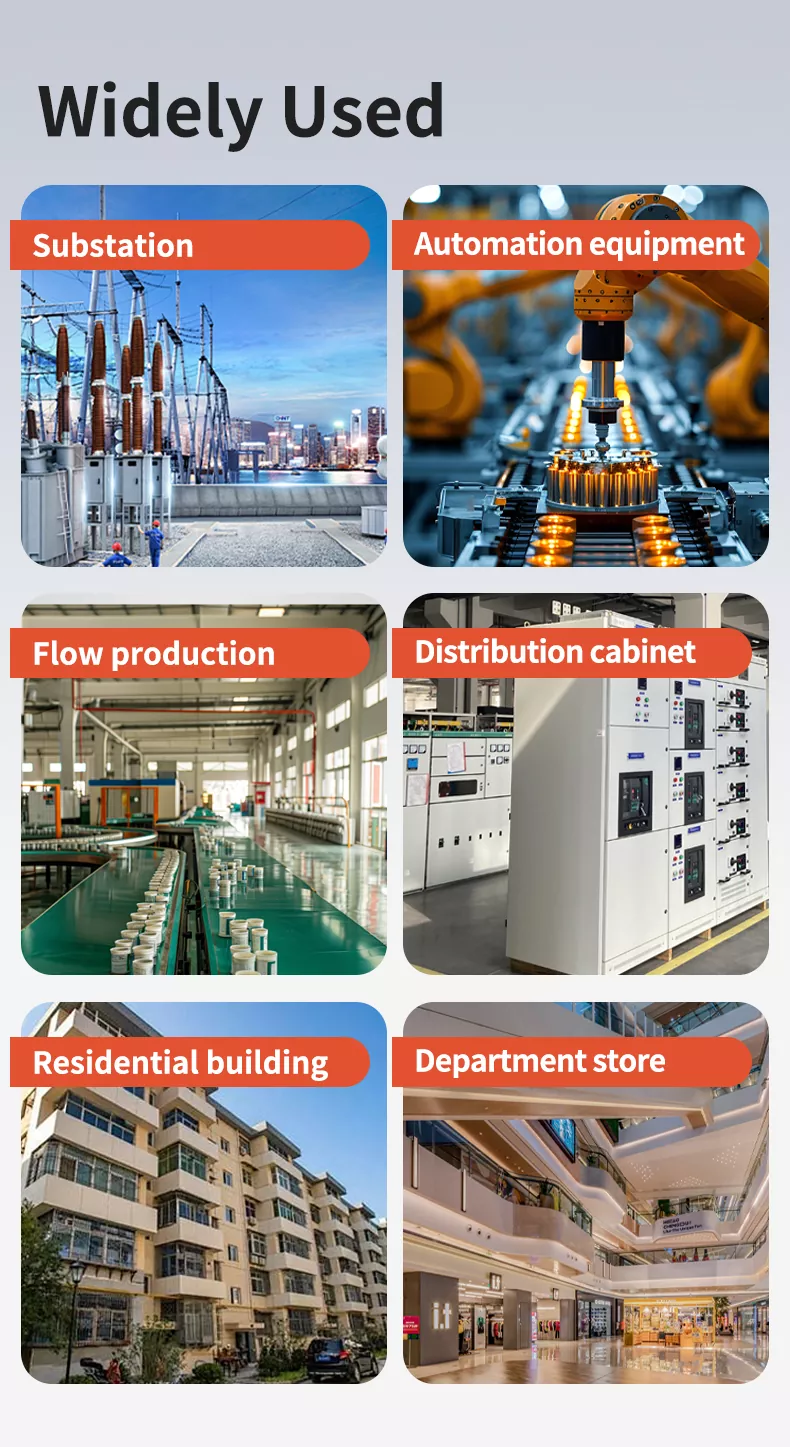

Ampiamente usato

Il misuratore di potenza trifase su guida DIN è ampiamente applicato in diversi settori:

• Sottostazione: monitoraggio in tempo reale della tensione di rete, della corrente e della stabilità della potenza.

• Apparecchiature per l'automazione: monitoraggio dei parametri di potenza per robot industriali e macchinari CNC.

• Flusso di produzione: monitoraggio dello stato dell'energia per ottimizzare l'efficienza e la sicurezza della linea di produzione.

• Armadio di distribuzione: componente di monitoraggio principale per sistemi di distribuzione di energia a bassa tensione.

• Edilizia residenziale: Monitoraggio dell'alimentazione trifase per complessi commerciali e residenziali.

• Grandi magazzini: garanzia di un'alimentazione elettrica stabile per ascensori, illuminazione e apparecchiature critiche.

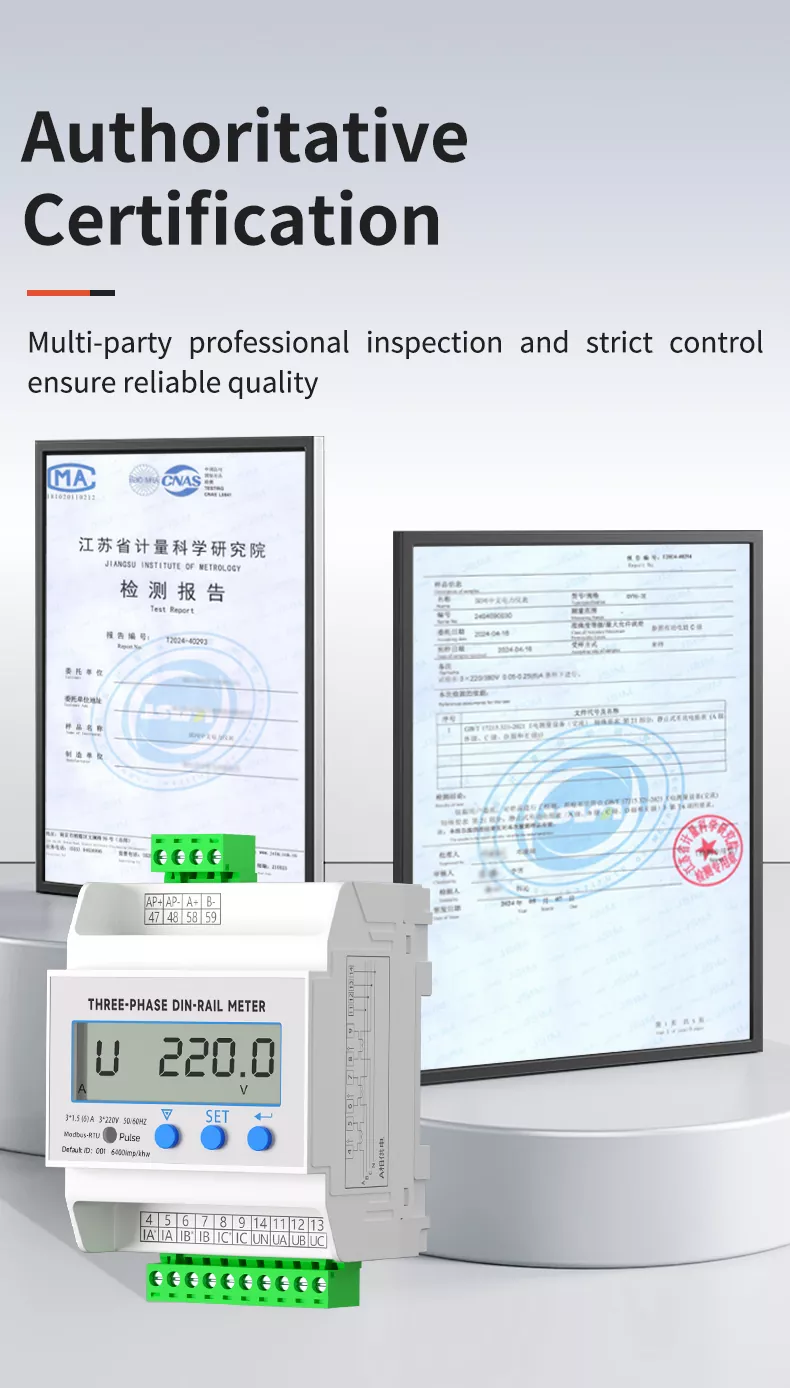

Certificazione autorevole

Il misuratore ha superato ispezioni professionali multilaterali, inclusi test rigorosi da parte dell'Istituto di metrologia di Jiangsu, e ha ottenuto certificazioni autorevoli come MA e CNAS. Un rigoroso controllo di qualità viene implementato durante tutto il processo di produzione per garantire una qualità affidabile, fornendo una solida garanzia per l'approvvigionamento di grandi quantità e una cooperazione a lungo termine.

Parametri del prodotto

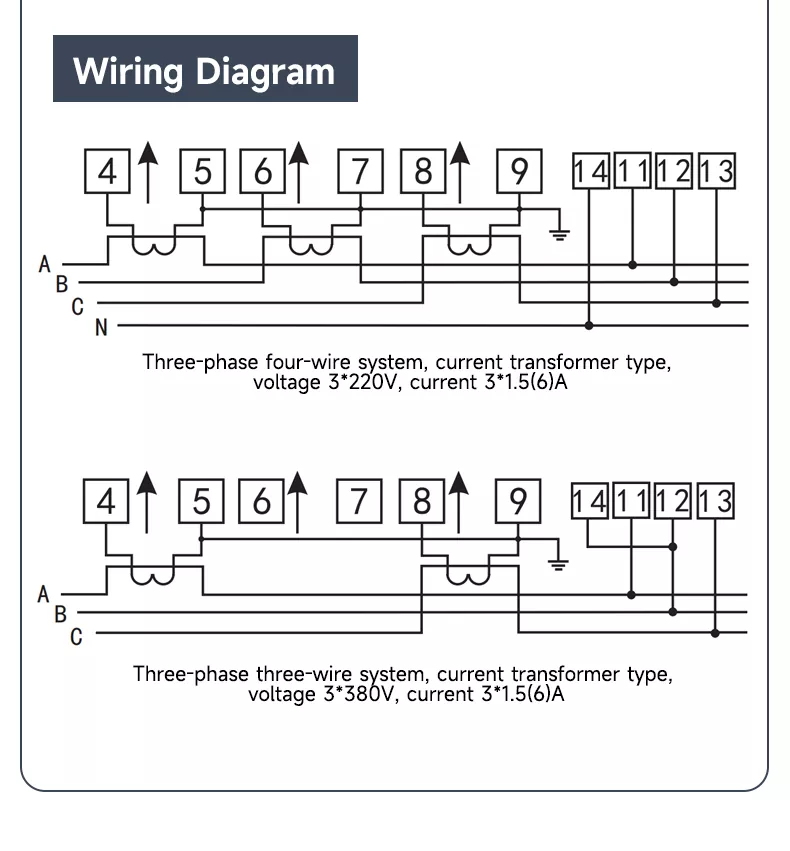

Schema elettrico

Sistema trifase a quattro fili (tipo trasformatore di corrente)

• Voltaggio: 3×220V

• Corrente: 3×1,5(6)A

• Collegare i terminali 4 9 ai trasformatori di corrente e i terminali 11 14 alle linee di tensione e neutro.

Sistema trifase a tre fili (tipo trasformatore di corrente)

• Voltaggio: 3×380V

• Corrente: 3×1,5(6)A

• Collegare i terminali 4 9 ai trasformatori di corrente e i terminali 11 13 alle linee di tensione.

Il design del cablaggio semplificato con indicazioni chiare sui terminali garantisce un'installazione rapida e priva di errori.

Dimensioni del prodotto
